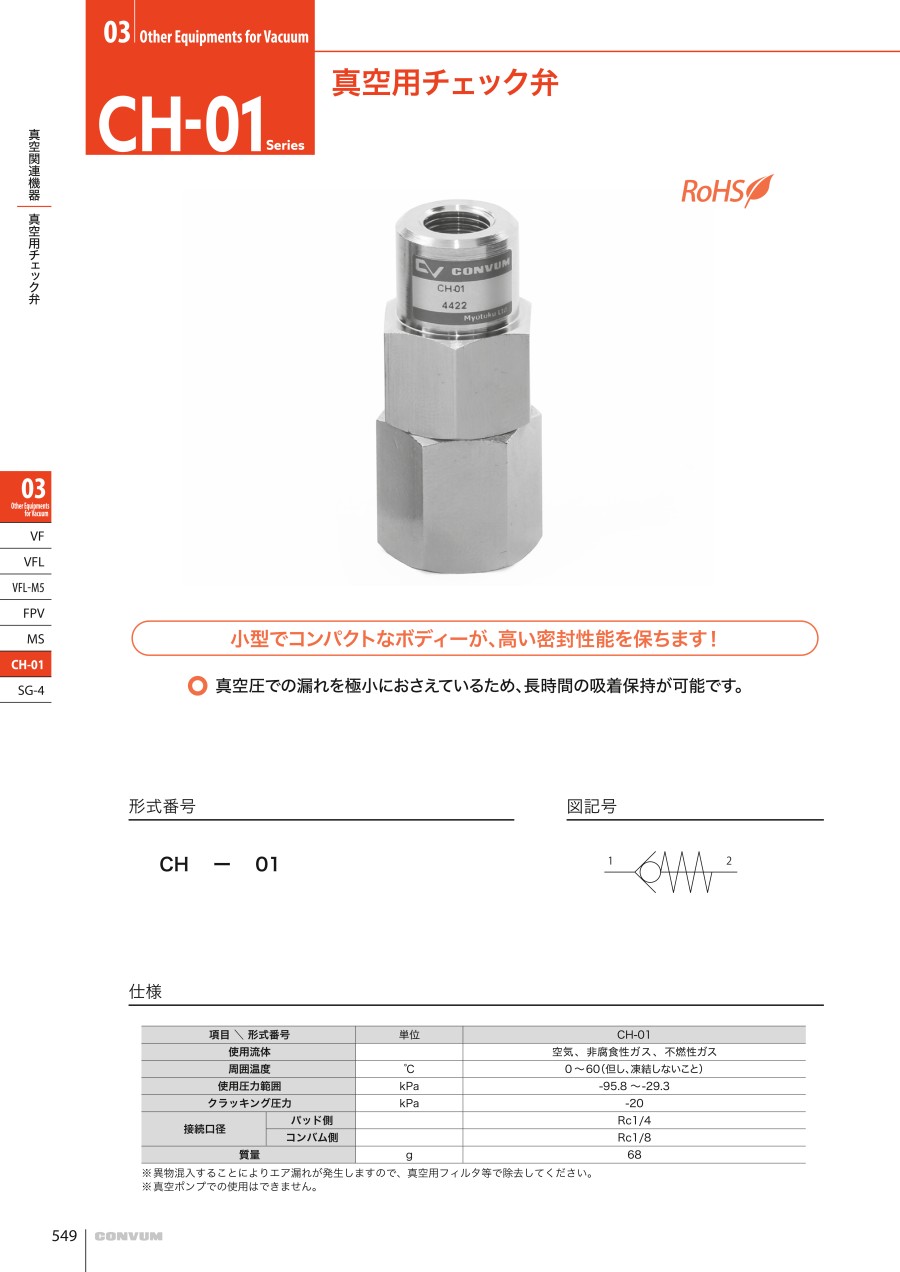

真空用逆止弁（チェックバルブ） CH-01
- 通常単価(税別)
- 7,513円
- 税込単価
- 8,264円
通常出荷日：7日目
【特長】・小形、コンパクト設計。・真空圧での漏れを極小に押えているため、長時間の吸着保持が可能です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
CH-01の仕様・寸法情報
種類
[関連部品] 関連部品
使用流体
空気(非腐食、不燃性気体)
使用圧力範囲(kPa)
-29.3～-95.8
クラッキング圧力(kPa)
-20
接続口径
Rc1/4(パッド側)、Rc1/8(コンバム側)
-
-
商品情報
外形図
製品仕様
| 項目／型番 | 単位 | CH-01 | |
|---|---|---|---|
| 使用流体 | - | 空気、非腐食性ガス、不燃性ガス | |
| 周囲温度 | ℃ | 0～+60（但し、凍結しないこと） | |
| 使用圧力範囲 | kPa | -95.8～-29.3 | |
| クラッキング圧力 | kPa | -20 | |
| 接続口径 | パッド側 | - | Rc1/4 |
| コンバム側 | - | Rc1/8 | |
| 質量 | g | 68 | |
注意・禁止事項
※異物混入することによりエア漏れが発生しますので、真空用フィルタ等で除去してください。
※真空ポンプでの使用はできません。
