電磁弁制御機能付省エネ圧力センサ MVS-201シリーズ
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
MVS-201-PCの仕様・寸法情報
商品情報

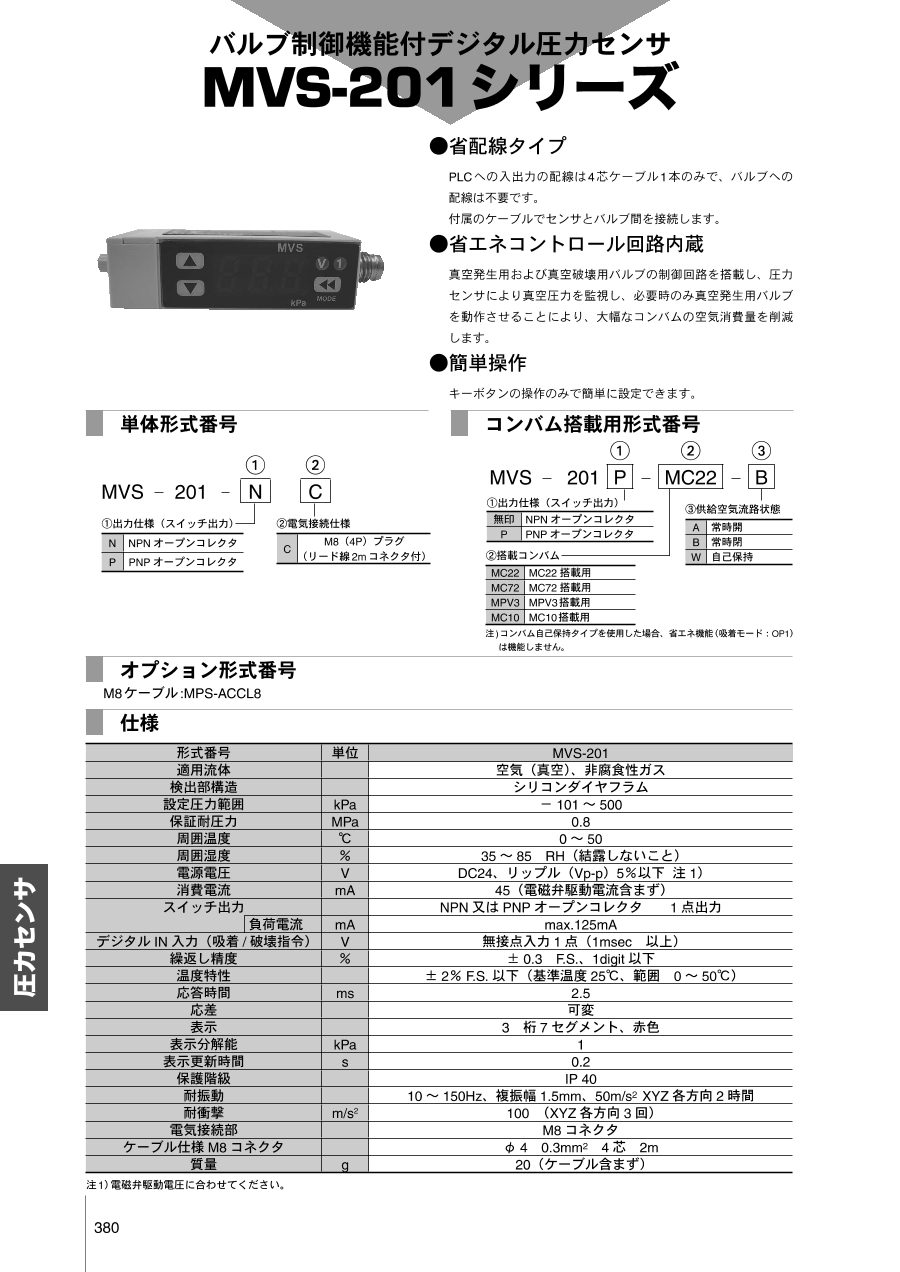

バルブ制御機能付デジタル圧力センサ MVS-201シリーズの仕様
バルブ制御機能付デジタル圧力センサ MVS-201シリーズ イメージ
製品仕様
（単位：mm）
外形寸法図
省エネコントロール回路内蔵の省配線タイプ
【特長】
- 省配線タイプ：PLCへの入出力の配線は4芯ケーブル1本のみで、バルブへの配線は不要。
- 付属のケーブルでセンサとバルブ間を接続。
- 省エネコントロール回路内蔵：真空発生用および真空破壊バルブの制御回路を搭載。
- 圧力センサより真空圧力を監視し、必要時のみ真空発生用バルブを動作させることにより、大幅なコンバムの空気消費量を削減。
- 簡単操作：キーボタンの操作のみで簡単に設定可能。
| 項目＼形式番号 | 単位 | MVS-201 | |
|---|---|---|---|
| 適用流体 | - | 空気、非腐食性ガス、不燃性ガス | |
| 検出部構造 | - | シリコンダイヤフラム | |
| 定格圧力範囲 | kPa | -101～500 | |
| 設定圧力範囲 | kPa | -101～500 | |
| 保証耐圧力 | MPa | 0.8 | |
| 周囲温度 | ℃ | 0～50（但し、凍結しないこと） | |
| 周囲湿度 | %RH | 35～85（但し、凍結しないこと） | |
| 電源電圧 | V | DC24±10%、リップル（Vp-p）5%以下注1 | |
| 消費電流 | mA | 45（電磁弁駆動電流含まず） | |
| スイッチ出力 | 出力形態 | - | NPN又はPNPオープンコレクタ 1点出力 |
| 負荷電流 | mA | max. 125 | |
| デジタルIN入力（吸着／破壊指令） | V | 無接点入力1点（1msec 以上） | |
| 繰返し精度 | % | ±0.3 F.S 1digit以下 | |
| 温度特性 | % | ±2 F.S以下（基準温度25℃、範囲0～50℃） | |
| スイッチ応答時間 | ms | 2.5以下 | |
| 応差 | - | 可変 | |
| 表示 | デジタル表示 | - | 3桁7セグメントLED、赤色 |
| 動作表示 | - | 出力ON／OFF：赤色LED、真空電磁弁ON／OFF：緑色LED | |
| 表示分解能 | kPa | 1 | |
| 表示更新時間 | s | 0.2 | |
| 保護階級 | - | IP40 | |
| 耐振動 | - | 10～150Hz、複振幅1.5mm、50m/s2 XYZ各方向2時間 | |
| 耐衝撃 | m/s2 | 100 XYZ各方向3回 | |
| 電気接続部 | - | M8 コネクタ | |
| ケーブル仕様 | - | φ4 0.3mm2 4芯 2m | |
| 質量 | ケーブル含まず | g | 20 |
| ケーブル含む | 77 | ||
注1）電磁弁駆動電圧に合わせてください。
詳細情報
基本情報
シリコンダイアフラムタイプの流体圧力計測用機器。
【特長】
・電磁弁搭載エジェクタの電磁弁制御ができ、省エネ、省エアー消費量が可能。
・省配線タイプ。
・PLCへの入出力の配線は4芯ケーブル1本のみで、バルブへの配線は不要です。
・付属のケーブルでセンサとバルブ間を接続します。
・省エネコントロール回路内蔵。
・真空発生用および真空破壊用バルブの制御回路を搭載し、圧力センサにより真空圧力を監視し、必要時のみ真空発生用バルブを動作させることにより、大幅なコンバムの空気消費量を削減します。
・簡単操作。
・キーボタンの操作のみで簡単に設定できます。
【用途】
・圧縮空気使用量削減に最適。
