強力ばね TB(極重荷重用)

強力ばね TB(極重荷重用)
通常単価:
138円~
通常出荷日:
在庫品1日目~  当日出荷可能18:00まで受付

「強力ばね」シリーズとして規格開発し、JIS B 5012にも認定した異形線コイルスプリング。
【特長】
・材質:ばね用シリコンクロム鋼。使用温度:-30~+150℃。
・外径公差:+0mm、-0.7mm。内径公差:+0.7mm、+0.1mm。
・自由長公差:50mm以下は±0.5mm、55mm以上は±1%。小スペースで高荷重。
・荷重公差:±10%。最大タワミ量:自由長X20%。耐久性を追求したオリジナルの製造工程。
・軽小荷重・軽荷重・中荷重・重荷重・極重荷重の5規格を用意。
・異形断面材料を用いる事により、丸線ばねより小型化・高荷重・高ストロークを実現。
【用途】
・ロット間のバラツキが無い為、プレス金型から機械部品まで幅広く使用可能。

PDF

型番

252 の型番候補があります候補を表示

JIS B 5012にも認定した異形線コイルスプリング 強力ばねα TB 極重荷重

強力ばねα TB 極重荷重



強力ばねα TB 極重荷重



  • 丸線コイルばねに比べ、小スペースで高荷重が得られる。
  • 環境負荷物質(ELV、REACH(SVHC認可対象))、輸出貿易管理令、紛争鉱物に関し対応済み。

種類と材料と耐熱温度

種類呼称識別色・防錆処理材料使用温度
極重荷重TB茶色・電着塗装ばね用シリコンクロム鋼-30℃~150℃

使用回数と圧縮比の関係と寸法名称

使用回数と圧縮比の関係と寸法名称表



使用回数と圧縮比の関係と寸法名称表



  • ※ 全シリーズの使用回数は、実験値であり、保証するものではありません。
  • ※ 密着たわみは参考値です(ロットによってバラツキがあります)。

許容差

外径内径自由長
60mm以下70mm以上33mm以下38mm以上50mm以下55mm以上
+ 0 mm
- 0.7 mm
+ 0 mm
- 1.0 mm
+ 0.7 mm
+ 0.1 mm
- 0 mm
+ 1.0 mm
± 0.5 mm± 1 %
荷重巻方向
± 10 %

ばねの取り扱い・使用方法と注意点

製品規格の確認

ばねの取り付け・ご使用の前に、設計上の仕様と取り付ける製品規格を十分に確認してください。特に、ISO規格の製品と「強力ばね」は、識別色・ばね特性が全く異なりますのでご注意ください。
詳細は下記「東発の強力ばね」と「東発のISO規格ばね」の主な違いをご参照ください。

東発の強力ばね

東発の強力ばね
強力ばねの外形図

強力ばねの外形図

使用たわみ

当社カタログに荷重表記されているたわみ量の範囲でご使用ください。範囲を超えて使用した場合、荷重の急上昇・コイル線の線間接触などにより早期折損する可能性があります。

表面傷

ばねの表面に傷があると早期折損につながります。ばねに傷を確認した場合は、新しい製品と交換する事をお奨めします。

加圧の平行度

ばねは取り付け側及び加圧側を使用ストローク全域で平行になる様に設定してください。傾いた状態で加圧した場合、偏荷重により早期折損する場合があります。



ばねは取り付け側及び加圧側を使用ストローク全域で平行になる様に設定してください。傾いた状態で加圧した場合、偏荷重により早期折損する場合があります。



並列使用

ばねを同一平面上で多種類・複数を同時に使用する場合は、加圧の平行度・荷重・たわみ量など全体のバランスにご注意ください。



ばねを同一平面上で多種類・複数を同時に使用する場合は、加圧の平行度・荷重・たわみ量など全体のバランスにご注意ください。



直列使用の禁止

ばねを縦に重ねて使用しないでください。ばねが座屈し易くなり早期折損する場合があります。



ばねを縦に重ねて使用しないでください。ばねが座屈し易くなり早期折損する場合があります。



ダブル使用の禁止

ばねの内側に小さい径のばねを挿入し同軸上で使用しないでください。ばねの線材が他のばねの線間に噛み込むなどして早期折損する場合があります



ばねの内側に小さい径のばねを挿入し同軸上で使用しないでください。ばねの線材が他のばねの線間に噛み込むなどして早期折損する場合があります。



設置条件(初期圧)

ばねは少しでも押している状態(初期圧がある状態)で使用してください。ばねに初期圧が加わらない状態で使用すると、使用中の衝撃・偏荷重により早期折損する場合があります。

ばねガイド

ばねガイド無しで使用した場合、ばねが座屈・胴曲りしやすくなる事により早期折損する場合があります。ご使用の際には、ばねの内径若しくは外径をガイドして使用してください。また、内径に金属製のガイドを使用する場合、ばね内径と金属ガイドの干渉によりばねの内径を磨耗させ、早期折損させる場合があります。

使用温度

カタログ記載の荷重等規格値は、常温(40℃以下)で使用される事を条件とされております。80℃を超える使用環境温度では、使用条件によっては自由高さの減少、荷重・耐久性の減衰の可能性があります。また、使用前であっても200℃以上の加熱は避けてください。

ばねを圧縮した状態での保管

ばねを圧縮したまま長期間保管しないでください。圧縮した状態での保管は、ばねを疲労させております。再度使用する時には既に折損しやすくなっている場合がありますので、新しい製品と交換する事をお奨め致します。

引張りばね

引張りばねはフックが外れた場合は危険ですので、フック部の取り付け状態、ばね取り付け・取り外し作業時には十分注意してください。

製品用途

圧縮ばねは圧縮方向以外の力(引張る、ねじる等)を加えて使用しないでください。引張りばねは、引張り方向以外では使用しないでください。変形、折損につながります。また、ばね以外の用途(ハンマーや重石等)には使用しないでください。予期せぬ事故やケガを招く恐れがあります。

注意

設置部分の補強

引張りばねはフックが外れた場合は危険ですので、フック部の取り付け状態、ばね取り付け・取り外し作業時には十分注意してください。

定期点検

圧縮ばねは圧縮方向以外の力(引張る、ねじる等)を加えて使用しないでください。引張りばねは、引張り方向以外では使用しないでください。変形、折損につながります。また、ばね以外の用途、ハンマーや重石等には使用しないでください。予期せぬ事故やケガを招く恐れがあります。

保管

ばねの保管時は高温・多湿を避け、ばねは取扱者以外が触れないような安全な場所に保管してください。

廃棄

東発の標準ばねシリーズは低合金鋼(ばね用シリコンクロム鋼、ピアノ線、ばね用ステンレス線)ですので、廃棄は通常の金属廃棄物として処理できます。

製品規格について

外径・内径

外径・内径の測定箇所 ばねの端部より1〜2巻目のばね寸法。



外径・内径の測定箇所

ばねの端部より1〜2巻目のばね寸法。



ばね定数

たわみ量に対する荷重の目安です。

荷重の特性

荷重特性の表 ばね定数による荷重計算値に対し、たわみ始めは荷重が低め、最大たわみ(密着)に近づくと荷重が高めになり、実測の許容差から外れる場合があります。



荷重特性の表

ばね定数による荷重計算値に対し、たわみ始めは荷重が低め、最大たわみ(密着)に近づくと荷重が高めになり、実測の許容差から外れる場合があります。






識別色

規格によっては、識別色が同じでも規格荷重・規格寸法が異なるため、識別に十分な注意が必要です。

強力ばね

強力ばね。

強力ばねα(アルファ)

強力ばねα(アルファ)。

開発秘話



1924年の創業以来ばね製造に培ったノウハウで、様々なお客様のニーズにお応えし続けております。
東発が開発した「強力ばね」を筆頭に、ISO規格ばね、JIS丸線コイルばね、Jスプリング等3100種類の規格ばねを在庫。
サラバネ・ねじりバネ・引きばね・耐熱ばね・スパイラル等特注品の製造もフレキジブルに対応致します。

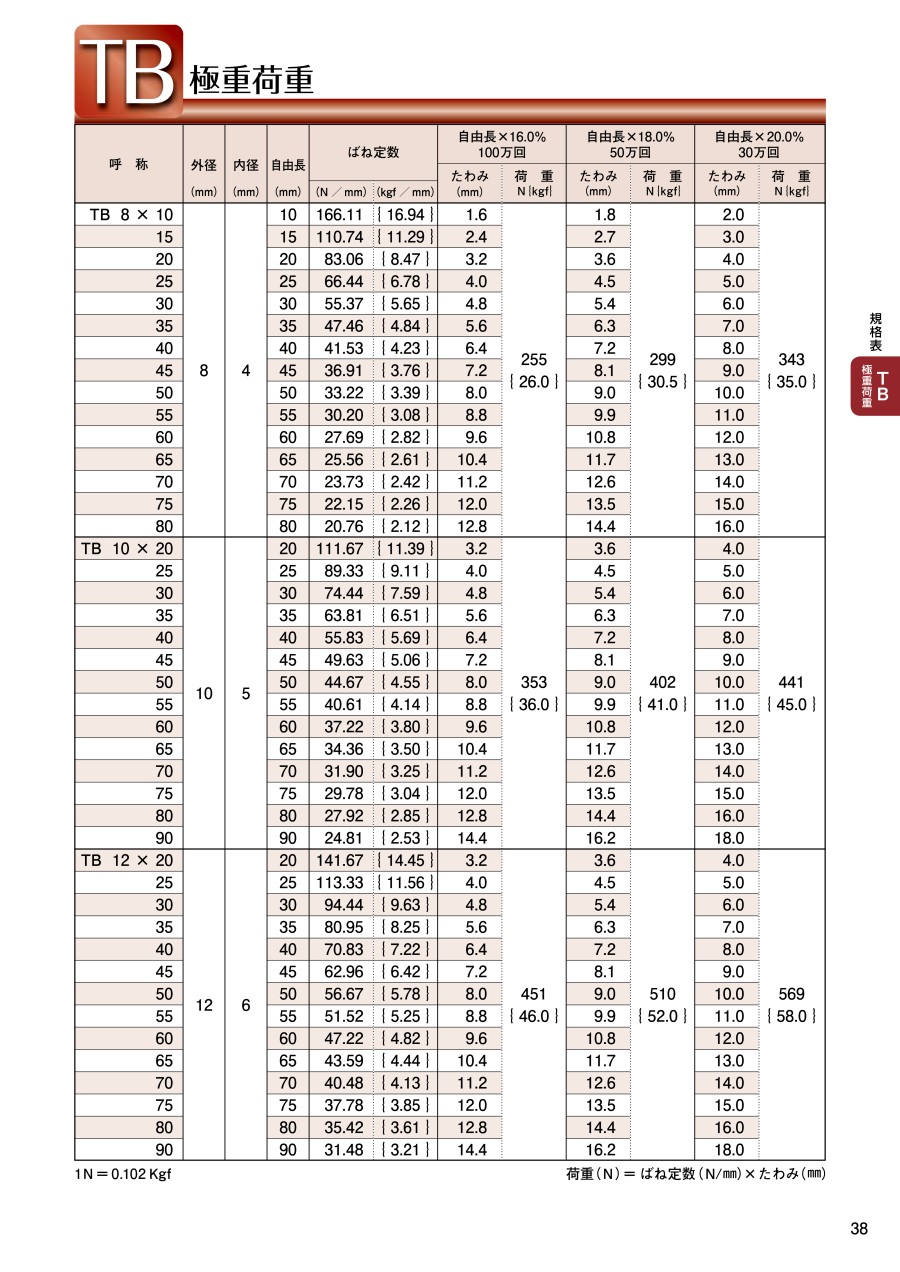

型番
TB8X10
TB8X15
TB8X20
TB8X25
TB8X30
TB8X35
TB8X40
TB8X45
TB8X50
TB8X55
TB8X60
TB8X65
TB8X70
TB8X75
TB8X80
TB10X20
TB10X25
TB10X30
TB10X35
TB10X40
TB10X45
TB10X50
TB10X55
TB10X60
TB10X65
TB10X70
TB10X75
TB10X80
TB10X90
TB12X20
TB12X25
TB12X30
TB12X35
TB12X40
TB12X45
TB12X50
TB12X55
TB12X60
TB12X65
TB12X70
TB12X75
TB12X80
TB12X90
TB14X25
TB14X30
TB14X35
TB14X40
TB14X45
TB14X50
TB14X55
TB14X60
TB14X65
TB14X70
TB14X75
TB14X80
TB14X90
TB14X100
TB16X25
TB16X30
TB16X35
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS最大荷重(範囲指定)
(N)
最大荷重
(N)
自由長
(mm)
外径
(φ)
コイル内径 ID
(φ)
ばね定数
(N/mm)
トラスココード

138円

1個

在庫品1日目

当日出荷可能

10230.01~580.003431084166.11848-7473

268円

1個

在庫品1日目

当日出荷可能

10230.01~580.003431584110.74848-7474

158円

1個

2日目

10230.01~580.00343208483.06848-7475

178円

1個

在庫品1日目

当日出荷可能

10230.01~580.00343258466.44848-7476

188円

1個

2日目

10230.01~580.00343308455.37848-7477

198円

1個

2日目

10230.01~580.00343358447.46848-7478

208円

1個

2日目

10230.01~580.00343408441.53848-7479

208円

1個

在庫品1日目

当日出荷可能

10230.01~580.00343458436.91848-7480

218円

1個

2日目

10230.01~580.00343508433.22848-7481

238円

1個

2日目

10230.01~580.00343558430.2848-7482

238円

1個

2日目

10230.01~580.00343608427.69848-7483

288円

1個

2日目

10230.01~580.00343658425.56848-7484

282円

1個

2日目

10230.01~580.00343708423.73848-7485

318円

1個

2日目

10230.01~580.00343758422.15848-7486

358円

1個

2日目

10230.01~580.00343808420.76848-7487

148円

1個

在庫品1日目

当日出荷可能

10230.01~580.0044120105111.67848-7313

178円

1個

2日目

10230.01~580.004412510589.33848-7314

178円

1個

在庫品1日目

当日出荷可能

10230.01~580.004413010574.44848-7315

188円

1個

2日目

10230.01~580.004413510563.81848-7316

198円

1個

2日目

10230.01~580.004414010555.83848-7317

208円

1個

2日目

10230.01~580.004414510549.63848-7318

208円

1個

在庫品1日目

当日出荷可能

10230.01~580.004415010544.67848-7319

208円

1個

2日目

10230.01~580.004415510540.61848-7320

208円

1個

2日目

10230.01~580.004416010537.22848-7321

228円

1個

2日目

10230.01~580.004416510534.36848-7322

238円

1個

2日目

10230.01~580.004417010531.9848-7323

248円

1個

2日目

10230.01~580.004417510529.78848-7324

248円

1個

2日目

10230.01~580.004418010529.78848-7325

278円

1個

2日目

10230.01~580.004419010524.81848-7326

208円

1個

2日目

10230.01~580.0056920126141.67848-7327

208円

1個

2日目

10230.01~580.0056925126113.33848-7328

198円

1個

在庫品1日目

当日出荷可能

10230.01~580.005693012694.44848-7329

208円

1個

69日目

10230.01~580.005693512680.95848-7330

208円

1個

2日目

10230.01~580.005694012670.83848-7331

248円

1個

2日目

10230.01~580.005694512662.96848-7332

258円

1個

2日目

10230.01~580.005695012656.67848-7333

248円

1個

2日目

10230.01~580.005695512651.52848-7334

268円

1個

2日目

10230.01~580.005696012647.22848-7335

298円

1個

2日目

10230.01~580.005696512643.59848-7336

288円

1個

2日目

10230.01~580.005697012640.48848-7337

298円

1個

2日目

10230.01~580.005697512637.78848-7338

328円

1個

2日目

10230.01~580.005698012635.42848-7339

368円

1個

2日目

10230.01~580.005699012631.48848-7340

218円

1個

在庫品1日目

当日出荷可能

10580.01~73625147148.22848-7342

218円

1個

在庫品1日目

当日出荷可能

10580.01~73630147123.52848-7343

238円

1個

2日目

10580.01~73635147105.87848-7344

248円

1個

2日目

10580.01~7364014792.64848-7345

258円

1個

2日目

10580.01~7364514782.35848-7346

258円

1個

2日目

10580.01~7365014774.11848-7347

278円

1個

2日目

10580.01~7365514767.37848-7348

288円

1個

2日目

10580.01~7366014761.76848-7349

318円

1個

在庫品1日目

当日出荷可能

10580.01~7366514757.01848-7350

691円

1個

在庫品1日目

当日出荷可能

10580.01~7367014752.94848-7351

338円

1個

2日目

10580.01~7367514749.41848-7352

338円

1個

2日目

10580.01~7368014746.32848-7353

388円

1個

2日目

10580.01~7369014741.17848-7354

378円

1個

2日目

10580.01~73610014737.06848-7341

238円

1個

在庫品1日目

当日出荷可能

10580.01~98125168196.22848-7357

248円

1個

在庫品1日目

当日出荷可能

10580.01~98130168163.52848-7358

258円

1個

2日目

10580.01~98135168140.16848-7359

Loading...



商品担当おすすめ

樹脂ガイド RG 画像

樹脂ガイド RG

東京発条製作所

ばね鋼より軟化している上、潤滑性がある事により、ばね内径部分に折損の起因となる有害な傷を発生させません。そのため、ショットピーニング効果を保持する事ができ、ばね本来の耐久性を維持する事ができます。

スプリングガイドピン 画像

スプリングガイドピン

ミスミ

同時に使用可能なスプリングガイドピンです。

スプリングユニット用フランジ 画像

スプリングユニット用フランジ

ミスミ

同時に使用可能なスプリングユニット用のフランジです。

基本情報

材質 ばね用シリコンクロム鋼

強力ばね TB(極重荷重用)のレビュー

評価 4.5 平均 4.5 (4件のレビュー) レビューを書く
  • 評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    金型に使用しましたが、その役割を十分に果たしてくれました。少量でも注文できるのもよいです。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 製品試験の反力に使用2018/07/26
    評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
    製品の試験を行なうにあたり、レイアウトの関係でスペースが無いところで少ない変位で大きな力が必要となりバネ定数が一致したので購入しました。サイズは小さいですがバネ定数が高くとても助かりました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • 評価 4.04.00人の方が、「このレビューが参考になった」と投票しています。
    ・強力すぎて、締め付けボルトが飛んでしまった。予想以上の
    パワーがでるバネでした。本数減らして再トライを行う方向です。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

  • コンベア軸のクッション2017/08/23
    評価 4.04.01人の方が、「このレビューが参考になった」と投票しています。
    重荷重対応で、なおかつ、自然長の制限もあったので
    使用しました。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

よくあるご質問(FAQ)

質問: 塗装なしや、規格外の自由長の特寸の対応はできますか?
回答: はい、できます。規格外なので、製作品としてお受けする事が可能です。別途VONAサポートセンター(0120-343-256)までお問い合わせください。
質問: 200℃以上の環境で使用可能ですか?
回答: 300℃までであれば、耐熱使用としてと特別な工程を施し使用可能にすることが出来ます。
別途VONAサポートセンター(0120-343-256)までお問い合わせください。
