絞り込み条件
自由高 Hf(mm)
~mm- 25
- 32
- 38
- 44
- 51
- 64
- 76
- 89
- 102
- 115
- 127
- 139
- 152
- 178
- 203
- 229
- 254
- 305
許容荷重（範囲指定）(N)
許容荷重 P(N)
~mm- 230
- 360
- 700
- 1500
- 2500
- 4000
- 6500
- 10000
- 16000
ばね定数(N/mm)
~mm- 3
- 4.7
- 9
- 9.2
- 10.3
- 12.1
- 12.5
- 14.1
- 14.4
- 16.2
- 18.0
- 18.9
- 19.7
- 20.9
- 22.0
- 22.5
- 24.2
- 24.3
- 27.5
- 28.2
- 28.8
- 29.6
- 31.5
- 32.7
- 32.8
- 33.7
- 36.8
- 37.9
- 39.5
- 43.2
- 43.7
- 43.8
- 45
- 47.2
- 49.3
- 52.2
- 52.5
- 54.9
- 56.2
- 57.6
- 58.8
- 63
- 63.6
- 65.8
- 67.4
- 69.9
- 71.9
- 73.7
- 78.7
- 78.8
- 78.9
- 85.2
- 87.0
- 87.5
- 89.9
- 93.8
- 98
- 102.4
- 105.3
- 112
- 112.4
- 113.5
- 115.1
- 117.6
- 126
- 128.1
- 131.1
- 131.6
- 136.4
- 139.1
- 146.1
- 156.3
- 156.9
- 157.5
- 157.9
- 171.1
- 174.7
- 179.8
- 187.1
- 187.5
- 196.1
- 197
- 204.7
- 209.8
- 210.5
- 224.7
- 226.1
- 227.3
- 240
- 250
- 252
- 254.9
- 263.2
- 279.5
- 287.8
- 292.1
- 312.5
- 313.7
- 315.0
- 315.3
- 342.1
- 347.8
- 359.6
- 363.6
- 392.2
- 406.3
- 421.1
- 449.4
- 503.9
- 509.8
- 526.3
- 556.5
- 625.0
- 627.5
- 719.1
- 842.1
穴径 DH(mm)
~mm- 10
- 12.5
- 16
- 20
- 25
- 32
- 40
- 50
- 63
出荷日
- すべて
- 3日以内
- 4日以内
ISO規格ばね TJB
- 通常単価(税別)
- 513円～22,572円
- 税込単価
- 564円～24,829円
異形断面材料を用いる事により、丸線ばねより小型化・高荷重・高ストロークを実現したばね。【特長】・材質：...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ISO規格ばね TJBシリーズの仕様

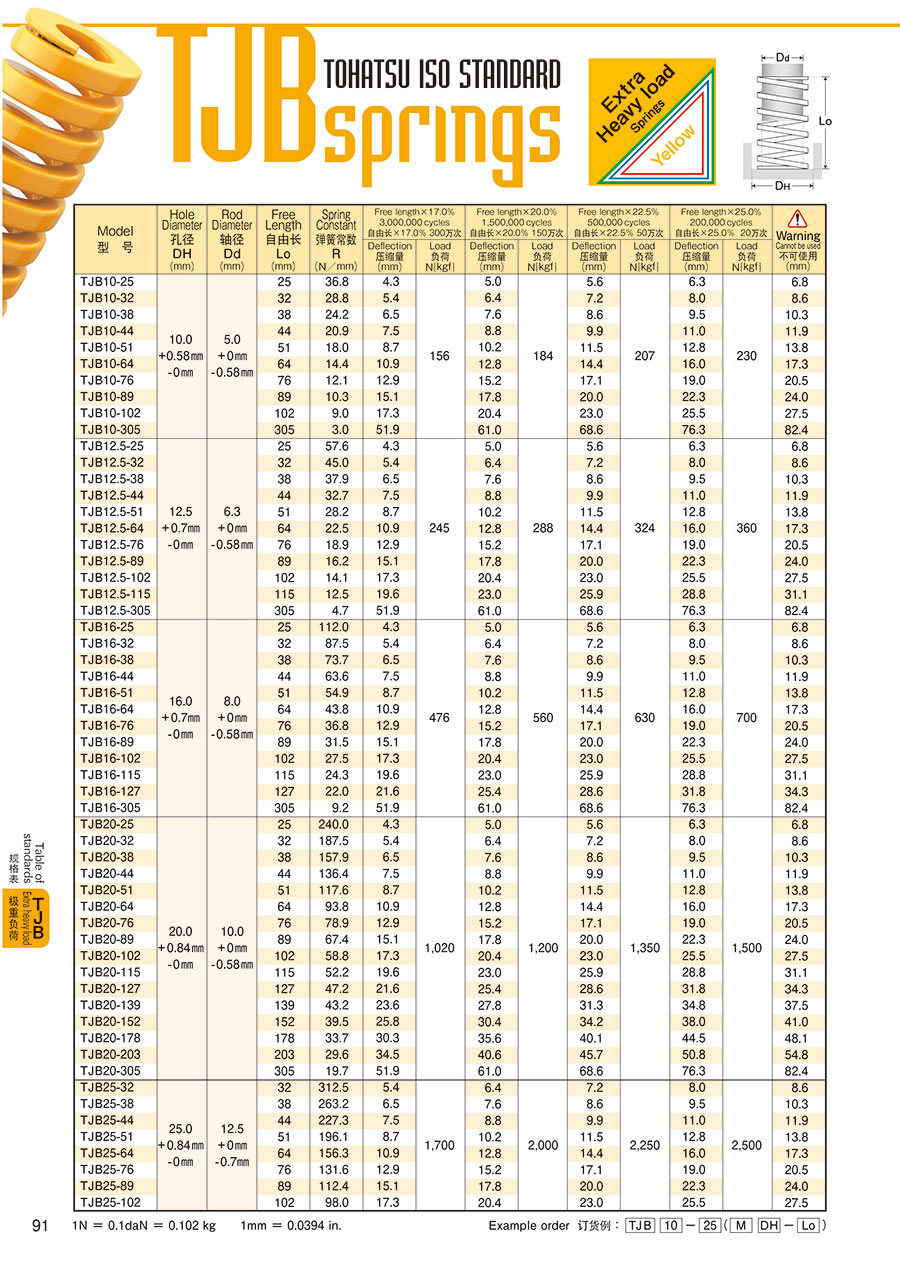

TJBの寸法図
環境負荷物質に関して対応済み
- ELV
- REACH（SVHC認可対象）
輸出貿易管理令に関し対応済み
紛争鉱物に関し対応済み
開発秘話
1924年の創業以来ばね製造に培ったノウハウで、様々なお客様のニーズにお応えし続けております。
東発が開発した「強力ばね」を筆頭に、ISO規格ばね、JIS丸線コイルばね、Jスプリング等3,100種類の規格ばねを在庫。
サラバネ・ねじりバネ・引きばね・耐熱ばね・スパイラル等特注品の製造もフレキジブルに対応致します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
513円 ( 564円 ) | 4日目 |
562円 ( 618円 ) | 4日目 |
603円 ( 663円 ) | 4日目 |
639円 ( 703円 ) | 4日目 |
691円 ( 760円 ) | 4日目 |
766円 ( 843円 ) | 4日目 |
818円 ( 900円 ) | 4日目 |
1,077円 ( 1,185円 ) | 4日目 |
1,632円 ( 1,795円 ) | 4日目 |
2,772円 ( 3,049円 ) | 4日目 |
603円 ( 663円 ) | 4日目 |
652円 ( 717円 ) | 4日目 |
692円 ( 761円 ) | 4日目 |
730円 ( 803円 ) | 4日目 |
795円 ( 875円 ) | 4日目 |
859円 ( 945円 ) | 4日目 |
922円 ( 1,014円 ) | 4日目 |
987円 ( 1,086円 ) | 4日目 |
1,285円 ( 1,414円 ) | 4日目 |
1,526円 ( 1,679円 ) | 4日目 |
3,095円 ( 3,405円 ) | 4日目 |
679円 ( 747円 ) | 4日目 |
742円 ( 816円 ) | 4日目 |
796円 ( 876円 ) | 4日目 |
816円 ( 898円 ) | 4日目 |
897円 ( 987円 ) | 4日目 |
949円 ( 1,044円 ) | 4日目 |
974円 ( 1,071円 ) | 4日目 |
1,050円 ( 1,155円 ) | 4日目 |
1,117円 ( 1,229円 ) | 4日目 |
1,528円 ( 1,681円 ) | 4日目 |
1,656円 ( 1,822円 ) | 4日目 |
3,203円 ( 3,523円 ) | 4日目 |
1,024円 ( 1,126円 ) | 4日目 |
1,089円 ( 1,198円 ) | 4日目 |
1,130円 ( 1,243円 ) | 4日目 |
1,192円 ( 1,311円 ) | 4日目 |
1,256円 ( 1,382円 ) | 4日目 |
1,398円 ( 1,538円 ) | 4日目 |
1,526円 ( 1,679円 ) | 4日目 |
1,658円 ( 1,824円 ) | 4日目 |
1,781円 ( 1,959円 ) | 4日目 |
1,847円 ( 2,032円 ) | 4日目 |
1,928円 ( 2,121円 ) | 4日目 |
2,023円 ( 2,225円 ) | 4日目 |
2,131円 ( 2,344円 ) | 4日目 |
2,558円 ( 2,814円 ) | 4日目 |
2,882円 ( 3,170円 ) | 4日目 |
4,275円 ( 4,703円 ) | 4日目 |
1,494円 ( 1,643円 ) | 4日目 |
1,527円 ( 1,680円 ) | 4日目 |
1,632円 ( 1,795円 ) | 4日目 |
1,723円 ( 1,895円 ) | 4日目 |
1,774円 ( 1,951円 ) | 4日目 |
1,834円 ( 2,017円 ) | 4日目 |
1,894円 ( 2,083円 ) | 4日目 |
1,962円 ( 2,158円 ) | 3日目 |
2,024円 ( 2,226円 ) | 4日目 |
2,131円 ( 2,344円 ) | 4日目 |
2,344円 ( 2,578円 ) | 4日目 |
詳細情報
基本情報
異形断面材料を用いる事により、丸線ばねより小型化・高荷重・高ストロークを実現したばね。
【特長】
・材質：ばね用シリコンクロム鋼
・塗装：黄色電着塗装
・使用温度：-30～+150℃
・穴径公差：H15、シャフト径公差：h15
・自由長公差：±3％（25～64mm）、±2.5％（76～115mm）、±2％（127～305mm）
・荷重公差：±10％、最大タワミ量：自由長×25％
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品担当おすすめ
よくあるご質問（FAQ）
規格外なので、製作品としてお受けする事が可能です。
ご相談ください。
