ダウエルピン C型
- 通常単価(税別)
- 21円～399円
- 税込単価
- 23円～439円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【特長】・金型や治具等の組み立て時の位置決め用に開発した、平行ピンの一種です・靭性に優れたクロムモリブ...
詳細を確認
未確定：候補が82型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
材質 SCM445相当
硬度 HRC58～62
径公差 -0.005～0
マイナス目タイプです。
規格表
| d | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 13 |
|---|---|---|---|---|---|---|---|---|
| r （約） | 0.4 | 1.0 | 1.5 | |||||
| a （約） | 1.5 | 2.9 | ||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 3日目 |
22円 ( 24円 ) | 在庫品1日目当日出荷可能 |
22円 ( 24円 ) | 3日目 |
27円 ( 30円 ) | 在庫品1日目当日出荷可能 |
39円 ( 43円 ) | 3日目 |
31円 ( 34円 ) | 3日目 |
28円 ( 31円 ) | 3日目 |
46円 ( 51円 ) | 在庫品1日目当日出荷可能 |
21円 ( 23円 ) | 3日目 |
22円 ( 24円 ) | 3日目 |
25円 ( 28円 ) | 在庫品1日目当日出荷可能 |
39円 ( 43円 ) | 3日目 |
28円 ( 31円 ) | 3日目 |
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
36円 ( 40円 ) | 3日目 |
39円 ( 43円 ) | 3日目 |
39円 ( 43円 ) | 3日目 |
28円 ( 31円 ) | 在庫品1日目当日出荷可能 |
33円 ( 36円 ) | 在庫品1日目当日出荷可能 |
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
40円 ( 44円 ) | 在庫品1日目当日出荷可能 |
37円 ( 41円 ) | 3日目 |
44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
48円 ( 53円 ) | 3日目 |
55円 ( 61円 ) | 3日目 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 3日目 |
150円 ( 165円 ) | 5日目 |
94円 ( 103円 ) | 3日目 |
36円 ( 40円 ) | 在庫品1日目当日出荷可能 |
44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
48円 ( 53円 ) | 3日目 |
79円 ( 87円 ) | 在庫品1日目当日出荷可能 |
67円 ( 74円 ) | 3日目 |
38円 ( 42円 ) | 3日目 |
74円 ( 81円 ) | 3日目 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
115円 ( 127円 ) | 在庫品1日目当日出荷可能 |
58円 ( 64円 ) | 3日目 |
79円 ( 87円 ) | 3日目 |
70円 ( 77円 ) | 3日目 |
74円 ( 81円 ) | 在庫品1日目当日出荷可能 |
51円 ( 56円 ) | 3日目 |
86円 ( 95円 ) | 在庫品1日目当日出荷可能 |
94円 ( 103円 ) | 3日目 |
94円 ( 103円 ) | 在庫品1日目当日出荷可能 |
122円 ( 134円 ) | 3日目 |
139円 ( 153円 ) | 3日目 |
139円 ( 153円 ) | 3日目 |
139円 ( 153円 ) | 3日目 |
139円 ( 153円 ) | 3日目 |
285円 ( 314円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
90円 ( 99円 ) | 在庫品1日目当日出荷可能 |
102円 ( 112円 ) | 在庫品1日目当日出荷可能 |
110円 ( 121円 ) | 3日目 |
122円 ( 134円 ) | 在庫品1日目当日出荷可能 |
134円 ( 147円 ) | 3日目 |
139円 ( 153円 ) | 3日目 |
詳細情報
基本情報
【特長】
・金型や治具等の組み立て時の位置決め用に開発した、平行ピンの一種です
・靭性に優れたクロムモリブテン鋼を採用し、スラスト荷重にも安心です
・打ち込み時にカジリにくくするため表面硬度を高くし、さらに表面粗さもなめらかに仕上げています
・表面は、特にスムースに仕上げられています
・表面硬さが高く、カジリの心配がほとんどありません
・公差幅5μm、使用感のばらつきがありません

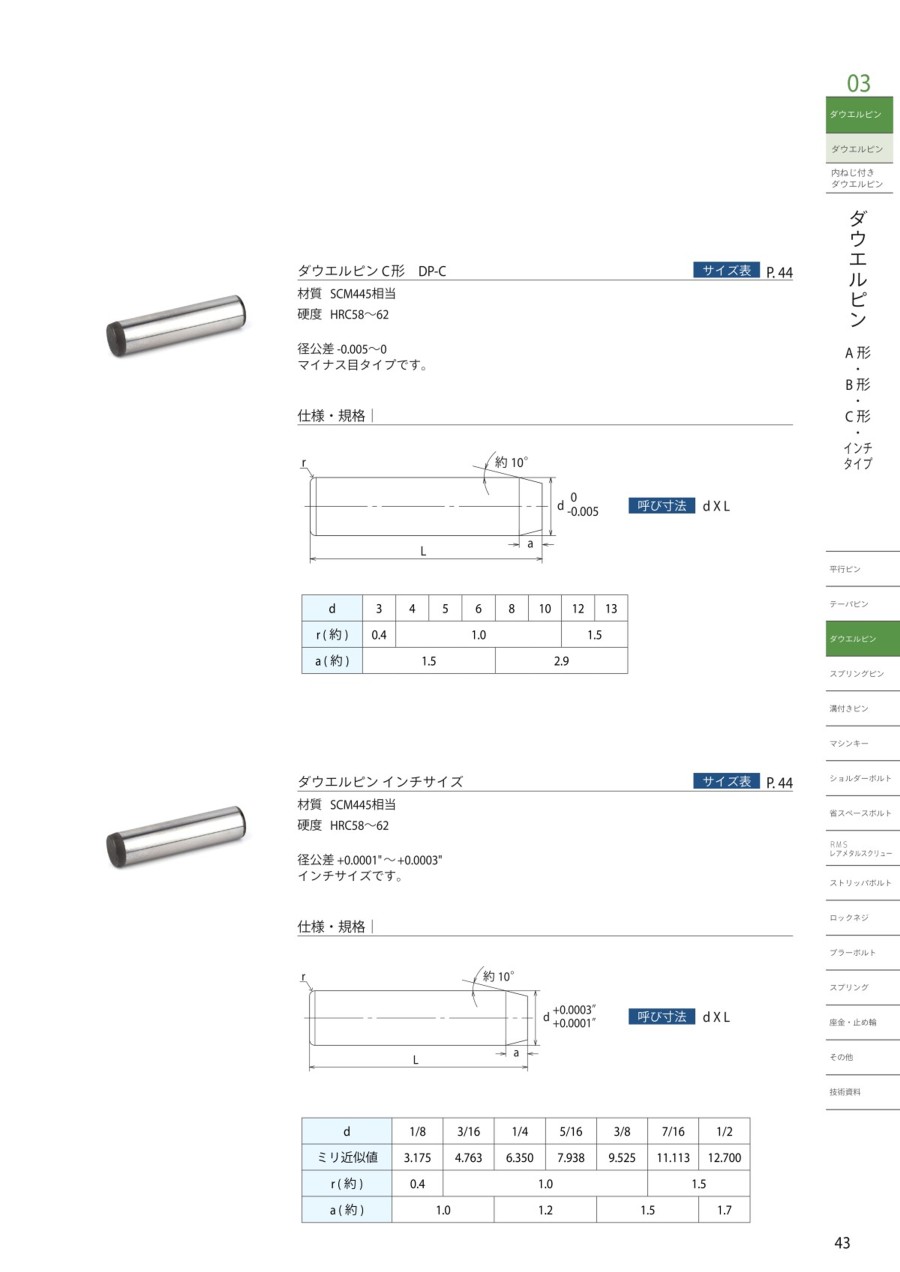

カタログ
商品担当おすすめ
ダウエルピン C型のレビュー
作業色々
5
5.02019/02/28
精度もちゃんとでてます。 問題ありません。 納期も早く助かっています。
1人が参考にしています。
機械内部組立部品
5
5.02023/07/04
ネットにて自分で選定して注文出来るので部品の手配するのには非常に助かっています。何よりも１本から注文出来るので非常に重宝...もっと読む
0人が参考にしています。
加工治具の位置決めとして使用
5
5.02021/05/11
Ｈ7スパイラルリーマにて加工後の位置決め用ピンとして初めて選定しました。10ミクロン台で位置決めをしたかったので0～-0...もっと読む
0人が参考にしています。
治具の位置決めに
5
5.02020/10/05
安価で入手性もよく、硬度も高い為、位置決めピンとして利用させて頂いております。
0人が参考にしています。
回転軸
4
4.02020/04/26
精度が高く、硬度も高いのでいい商品だと思いました。また購入したいと思います。
0人が参考にしています。
