ライトアングル形チェック弁
- 通常単価(税別)
- 12,308円～26,724円
- 税込単価
- 13,539円～29,396円
通常出荷日：8日目
一方向に所定のクラッキング圧力で自由に油を通過させ、逆方向の流れは完全に阻止する弁です。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
構造図
仕様
| モデル番号 | 定格流量* L/min | 最高使用圧力 MPa | クラッキング圧力 MPa | 質量 kg | |
|---|---|---|---|---|---|
| ねじ接続形 | CRT-06-※-50 | 125 | 25 | 0.04 0.35 0.5 | 1.7 |
| サブプレート取付形 | CRG-10-※-50 | 250 | 25 | 0.04 0.35 0.5 | 5.5 |
* 定格流量とは、クラッキング圧力 0.04 MPa の弁において、使用油の比重 0.85、粘度 20 mm2/s のときの自由流れ圧力降下値が最高 0.3 MPa となる概略の流量です。
選定サポート情報
注文例

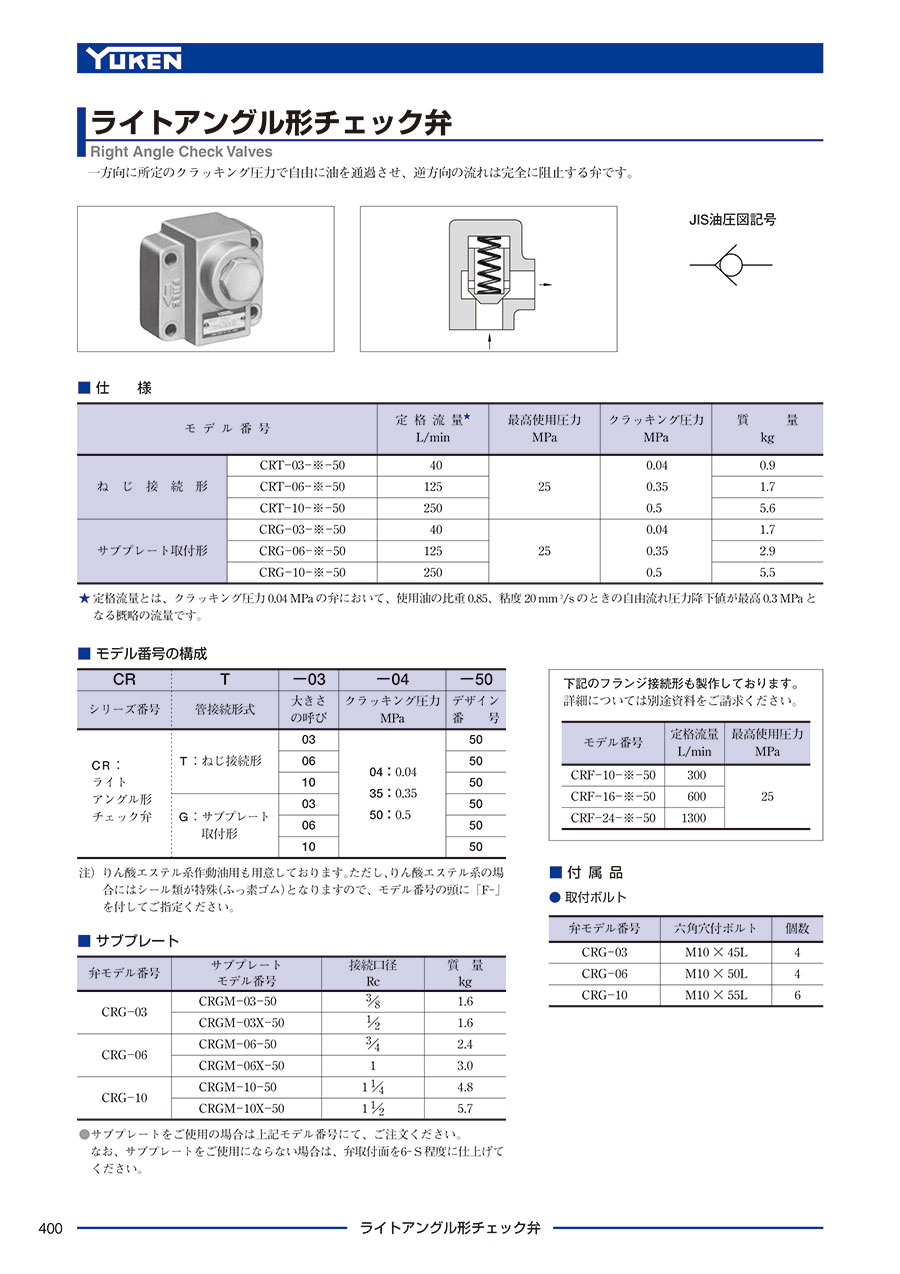

カタログ
ライトアングル形チェック弁のレビュー
この商品のレビューはありません
