KY-4，4N型ストレーナ

カタログ

通常単価(税別): 4,361円～31,553円

税込単価: 4,797円～34,708円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

【特長】・鋳鉄製および青銅製ねじ込形のY形ストレーナです。・コンパクトで濾過面積が大きく、自動弁のライ...

詳細を確認

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

ベン

KY-6型ストレーナ

通常価格(税別)： 8,974円 (税込価格：9,871円)

通常出荷日：2 日目～

よく一緒に見られています

ベン

KY-7，7N型ストレーナ

通常価格(税別)： 13,829円 (税込価格：15,212円)

通常出荷日：在庫品1日目

未確定：候補が44型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注．KY-4N型は構造が多少異なります。

呼び径50以上

製品仕様

種類	鋳鉄製		青銅製
型式	KY-4型		KY-4N型
製品記号	KY4-G2	KY4-G□	KY4N-J2	KY4N-J□
製品記号	※□内には網目の記号が入ります。
呼び径	15～65		15～50
適用流体	蒸気・気体・液体^注1.
流体温度	184℃以下		220℃以下
適用圧力	1.0MPa以下
端接続	JIS Rcねじ
材質	本体（FC）、ネット（SUS）フタ（呼び径40以下：C3771B、呼び径50以上：FC）		本体、フタ（CAC406）ネット（SUS）
網目	60メッシュ	1：40、3：80、4：100メッシュ	60メッシュ	1：40、3：80、4：100メッシュ
許容差圧	0.1MPa以下^注5.
耐圧試験	水圧にて1.5MPa		水圧にて1.75MPa

注1．給水装置に使用する場合は、水道法性能基準適合品のKY-4N型をご使用ください。
注5．差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。

規格表

（）内はKY-4N型の場合

性能・試験情報

圧力損失線図（網目:60メッシュ）

注．各メッシュの圧力損失は、線図で求めた圧力損失に乗数を乗じて算出してください。

乗数表

メッシュ数	乗数
40	0.95
80	1.05
100	1.1

型番リスト

表示件数

型番

本体材質

供給側ねじの呼び径

制御側ねじの呼び径

網目

流体温度

(℃)

最小発注数量

[鋳鉄] FC	1/2B(15A)	1/2B(15A)	40メッシュ	184以下	1個
[鋳鉄] FC	3/4B(20A)	3/4B(20A)	40メッシュ	184以下	1個
[鋳鉄] FC	1B(25A)	1B(25A)	40メッシュ	184以下	1個
[鋳鉄] FC	2B(50A)	2B(50A)	40メッシュ	184以下	1個
[鋳鉄] FC	2 1/2B(65A)	2 1/2B(65A)	40メッシュ	184以下	1個
[鋳鉄] FC	1/2B(15A)	1/2B(15A)	60メッシュ	184以下	1個
[鋳鉄] FC	3/4B(20A)	3/4B(20A)	60メッシュ	184以下	1個
[鋳鉄] FC	1B(25A)	1B(25A)	60メッシュ	184以下	1個
[鋳鉄] FC	1 1/4B(32A)	1 1/4B(32A)	60メッシュ	184以下	1個
[鋳鉄] FC	1 1/2B(40A)	1 1/2B(40A)	60メッシュ	184以下	1個
[鋳鉄] FC	2B(50A)	2B(50A)	60メッシュ	184以下	1個
[鋳鉄] FC	2 1/2B(65A)	2 1/2B(65A)	60メッシュ	184以下	1個
[鋳鉄] FC	3/4B(20A)	3/4B(20A)	80メッシュ	184以下	1個
[鋳鉄] FC	1B(25A)	1B(25A)	80メッシュ	184以下	1個
[鋳鉄] FC	1 1/4B(32A)	1 1/4B(32A)	80メッシュ	184以下	1個
[鋳鉄] FC	1 1/2B(40A)	1 1/2B(40A)	80メッシュ	184以下	1個
[鋳鉄] FC	2B(50A)	2B(50A)	80メッシュ	184以下	1個
[鋳鉄] FC	2 1/2B(65A)	2 1/2B(65A)	80メッシュ	184以下	1個
[鋳鉄] FC	3/4B(20A)	3/4B(20A)	100メッシュ	184以下	1個
[鋳鉄] FC	2 1/2B(65A)	2 1/2B(65A)	100メッシュ	184以下	1個
CAC406	1/2B(15A)	1/2B(15A)	40メッシュ	220以下	1個
CAC406	3/4B(20A)	3/4B(20A)	40メッシュ	220以下	1個
CAC406	1B(25A)	1B(25A)	40メッシュ	220以下	1個
CAC406	1 1/4B(32A)	1 1/4B(32A)	40メッシュ	220以下	1個
CAC406	1 1/2B(40A)	1 1/2B(40A)	40メッシュ	220以下	1個
CAC406	2B(50A)	2B(50A)	40メッシュ	220以下	1個
CAC406	1/2B(15A)	1/2B(15A)	60メッシュ	220以下	1個
CAC406	3/4B(20A)	3/4B(20A)	60メッシュ	220以下	1個
CAC406	1B(25A)	1B(25A)	60メッシュ	220以下	1個
CAC406	1 1/4B(32A)	1 1/4B(32A)	60メッシュ	220以下	1個
CAC406	1 1/2B(40A)	1 1/2B(40A)	60メッシュ	220以下	1個
CAC406	2B(50A)	2B(50A)	60メッシュ	220以下	1個
CAC406	1/2B(15A)	1/2B(15A)	80メッシュ	220以下	1個
CAC406	3/4B(20A)	3/4B(20A)	80メッシュ	220以下	1個
CAC406	1B(25A)	1B(25A)	80メッシュ	220以下	1個
CAC406	1 1/4B(32A)	1 1/4B(32A)	80メッシュ	220以下	1個
CAC406	1 1/2B(40A)	1 1/2B(40A)	80メッシュ	220以下	1個
CAC406	2B(50A)	2B(50A)	80メッシュ	220以下	1個
CAC406	1/2B(15A)	1/2B(15A)	100メッシュ	220以下	1個
CAC406	3/4B(20A)	3/4B(20A)	100メッシュ	220以下	1個
CAC406	1B(25A)	1B(25A)	100メッシュ	220以下	1個
CAC406	1 1/4B(32A)	1 1/4B(32A)	100メッシュ	220以下	1個
CAC406	1 1/2B(40A)	1 1/2B(40A)	100メッシュ	220以下	1個
CAC406	2B(50A)	2B(50A)	100メッシュ	220以下	1個

通常単価(税別) (税込単価)	通常出荷日

5,400円 ( 5,940円 )	3日目
5,095円 ( 5,605円 )	5日目
8,812円 ( 9,693円 )	9日目
17,897円 ( 19,687円 )	9日目
25,358円 ( 27,894円 )	5日目
6,512円 ( 7,163円 )	3日目
6,525円 ( 7,178円 )	3日目
9,175円 ( 10,093円 )	3日目
10,280円 ( 11,308円 )	3日目
13,355円 ( 14,691円 )	3日目
16,206円 ( 17,827円 )	3日目
17,890円 ( 19,679円 )	3日目
5,351円 ( 5,886円 )	9日目
7,260円 ( 7,986円 )	3日目
8,220円 ( 9,042円 )	3日目
10,839円 ( 11,923円 )	9日目
13,440円 ( 14,784円 )	3日目
25,358円 ( 27,894円 )	5日目
4,361円 ( 4,797円 )	5日目
25,358円 ( 27,894円 )	5日目
5,662円 ( 6,228円 )	6日目
7,827円 ( 8,610円 )	5日目
10,007円 ( 11,008円 )	在庫品1日目当日出荷可能
15,110円 ( 16,621円 )	5日目
17,863円 ( 19,649円 )	5日目
27,064円 ( 29,770円 )	5日目
8,042円 ( 8,846円 )	3日目
6,864円 ( 7,550円 )	3日目
11,201円 ( 12,321円 )	3日目
16,423円 ( 18,065円 )	3日目
19,221円 ( 21,143円 )	5日目
31,553円 ( 34,708円 )	5日目
6,363円 ( 6,999円 )	5日目
7,854円 ( 8,639円 )	5日目
9,830円 ( 10,813円 )	5日目
13,599円 ( 14,959円 )	5日目
21,015円 ( 23,117円 )	5日目
27,064円 ( 29,770円 )	5日目
6,060円 ( 6,666円 )	5日目
7,827円 ( 8,610円 )	5日目
9,830円 ( 10,813円 )	5日目
15,110円 ( 16,621円 )	3日目
17,917円 ( 19,709円 )	5日目
27,064円 ( 29,770円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・鋳鉄製および青銅製ねじ込形のY形ストレーナです。
・コンパクトで濾過面積が大きく、自動弁のラインに使用するストレーナです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

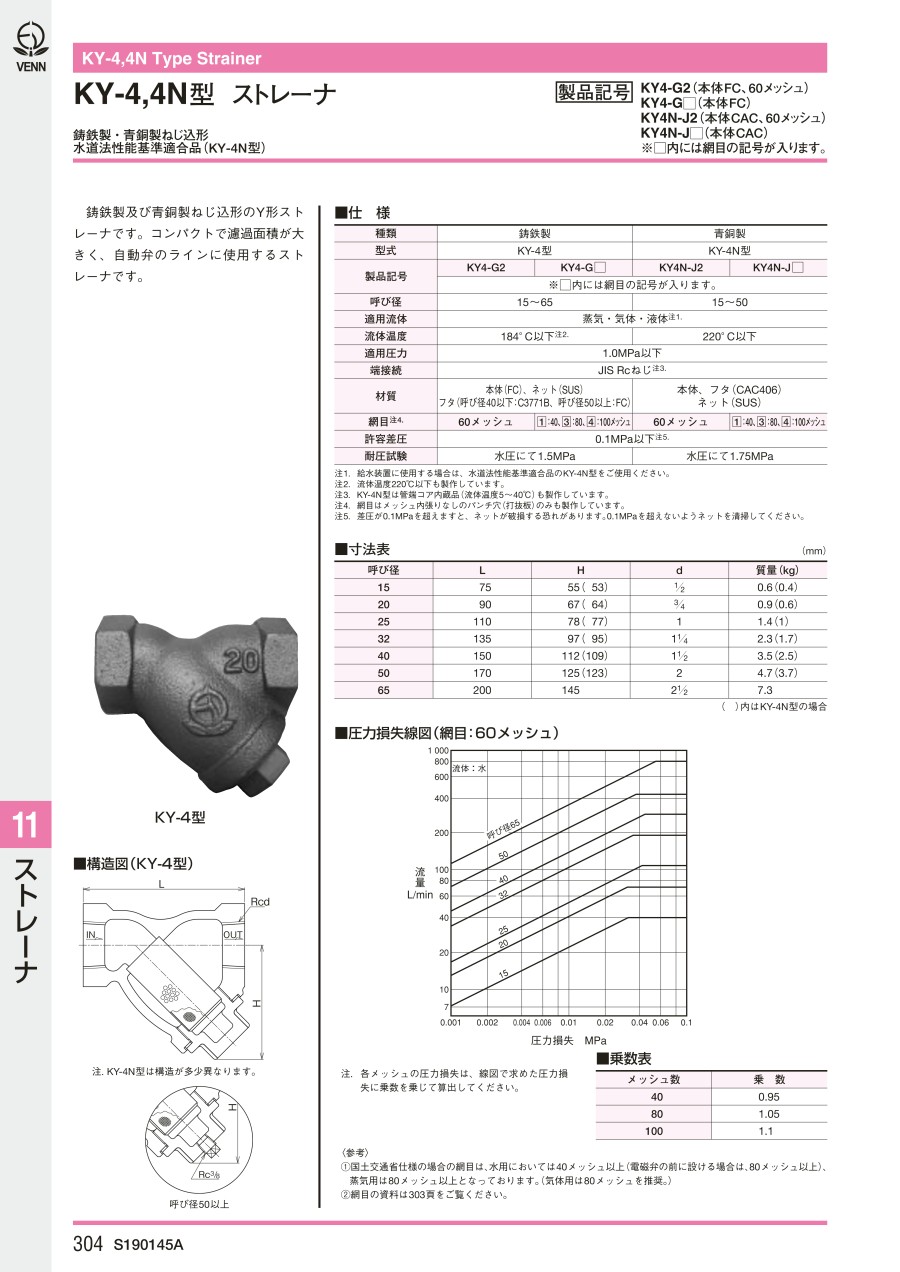

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
