AF-10型シリーズ 空気抜弁

AF-10型シリーズ 空気抜弁
通常単価(税別):
15,250円~
(税込単価):
16,775円~
通常出荷日:
在庫品1日目~  一部当日出荷可能17:00まで受付
空気抜弁本体にストレーナを内蔵し、耐食、耐久性の優れたステンレス製の空気抜弁で、空気の吸排機能があります。

【特長】
・ストレーナを内蔵していますので、設計施工が容易です。
・ステンレス製ですから耐食・耐久性が優れています。
・排気口が360°回転自在で施工が容易です。
・手動閉止機構付です。

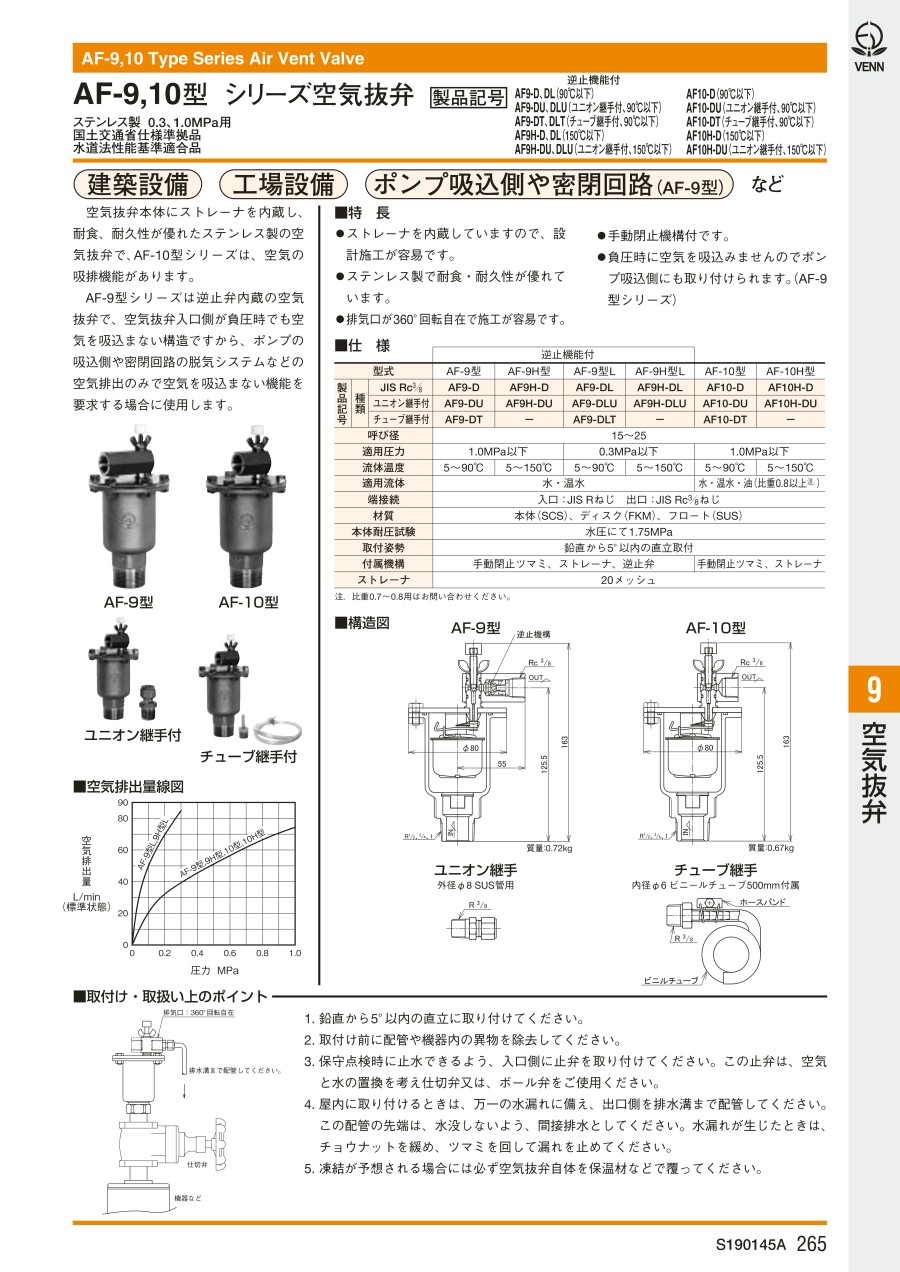

PDF

型番

13 の型番候補があります候補を表示

  • 保存
  • CADデータ未対応

外形図

AF-10型シリーズ 空気抜弁 外形図
AF-10型シリーズ 空気抜弁 ユニオン継手外形図

ユニオン継手
外径φ8 SUS管用

AF-10型シリーズ 空気抜弁 チューブ継手外形図

チューブ継手
内径φ6 ビニールチューブ500mm付属

製品仕様

型式AF-10型AF-10H型




JIS Rc3/8AF10-DAF10H-D
ユニオン継手付AF10-DUAF10H-DU
チューブ継手付AF10-DT-
呼び径15~25
適用圧力1.0MPa以下
流体温度5~90℃5~150℃
適用流体水・温水・油(比重0.8以上)
端接続入口:JIS Rねじ 出口:JIS Rc3/8ねじ
材質本体(SCS)、ディスク(FKM)、フロート(SUS)
本体耐圧試験水圧にて1.75MPa
取付姿勢鉛直から5°以内の直立取付
付属機構手動閉止ツマミ、ストレーナ
ストレーナ20メッシュ

性能・試験情報

空気排出量線図

AF-10型シリーズ 空気抜弁 空気排出量線図
型番

AF10-D-15A

AF10-D-20A

AF10-D-25A

AF10-DT-15A

AF10-DT-20A

AF10-DT-25A

AF10-DU-15A

AF10-DU-20A

AF10H-D-15A

AF10H-D-25A

AF10H-DU-15A

AF10H-DU-20A

AF10H-DU-25A

型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日
流体温度
(℃)
端接続 入口配管ねじの呼び径 端接続 出口その他接続種類 制御側 配管パイプ径
(φ)
制御側 接続チューブ径
(φ)
付属品

15,250円

( 16,775円 )
1個

在庫品1日目

当日出荷可能

5~90 1/2B(15A) - - - なし

15,250円

( 16,775円 )
1個

3日目

5~90 3/4B(20A) - - - なし

15,421円

( 16,963円 )
1個

5日目

5~90 1B(25A) - - - なし

15,456円

( 17,002円 )
1個

13日目

5~90 1/2B(15A) [チューブ接続] チューブ継手(付属品接続時) - 6 チューブ継手ホースバンドビニルチューブ(500mm)

15,456円

( 17,002円 )
1個

13日目

5~90 3/4B(20A) [チューブ接続] チューブ継手(付属品接続時) - 6 チューブ継手ホースバンドビニルチューブ(500mm)

15,456円

( 17,002円 )
1個

13日目

5~90 1B(25A) [チューブ接続] チューブ継手(付属品接続時) - 6 チューブ継手ホースバンドビニルチューブ(500mm)

15,504円

( 17,054円 )
1個

13日目

5~90 1/2B(15A) ユニオン継手(付属品接続時) 8 - ユニオン継手

16,820円

( 18,502円 )
1個

13日目

5~90 3/4B(20A) ユニオン継手(付属品接続時) 8 - ユニオン継手

17,721円

( 19,493円 )
1個

5日目

5~150 1/2B(15A) - - - なし

17,721円

( 19,493円 )
1個

5日目

5~150 1B(25A) - - - なし

18,942円

( 20,836円 )
1個

13日目

5~150 1/2B(15A) ユニオン継手(付属品接続時) 8 - ユニオン継手

18,942円

( 20,836円 )
1個

13日目

5~150 3/4B(20A) ユニオン継手(付属品接続時) 8 - ユニオン継手

18,942円

( 20,836円 )
1個

13日目

5~150 1B(25A) ユニオン継手(付属品接続時) 8 - ユニオン継手

Loading...

  1. 1


基本情報

調整弁/安全弁種類 空気抜弁/吸排気弁 適用流体 水 / 油 最高適用圧力区分(MPa) 0.11~1
本体材質 SUS 接続種類 違径接続 端接続 入口ねじ接続種類 JIS Rねじ
端接続 出口ねじ接続種類 JIS Rcねじ 端接続 出口配管ねじの呼び径 3/8B(10A) 適用圧力詳細(MPa) 1.0以下
