AF-11HF型 多量トラップ
- 通常単価(税別)
- 242,220円～269,133円
- 税込単価
- 266,442円～296,046円
通常出荷日：5日目
熱交換器・乾燥機・ヘッダー等ドレンが多量に発生する場所に使用します。【特長】・構造がシンプルなレバーフ...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

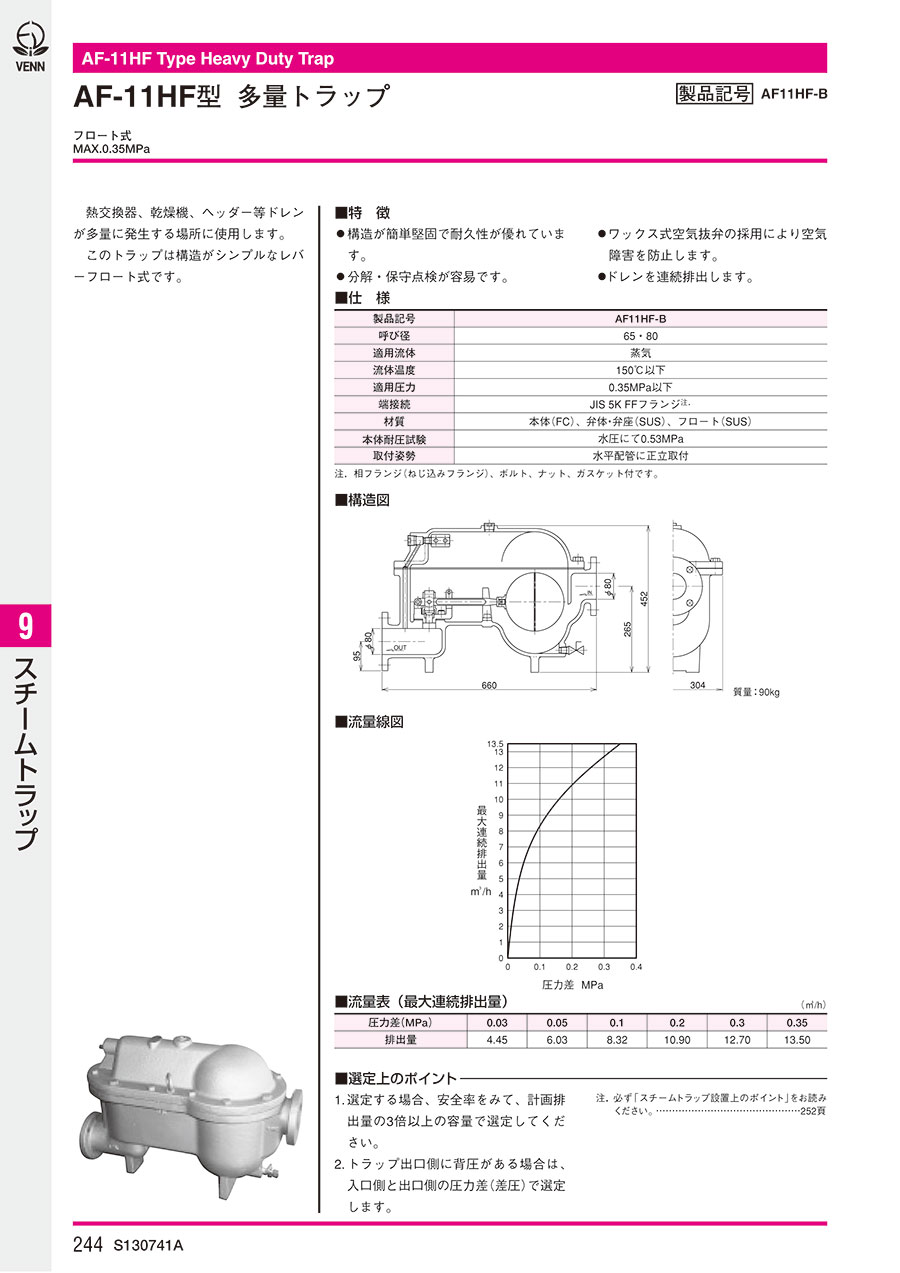

外形図
製品仕様
| 製品記号 | AF11HF-B |
|---|---|
| 呼び径 | 65・80 |
| 適用流体 | 蒸気 |
| 流体温度 | 150℃以下 |
| 適用圧力 | 0.35MPa以下 |
| 端接続 | JIS 5K FFフランジ注． |
| 材質 | 本体（FC）、弁体・弁座（SUS）、フロート（SUS） |
| 本体耐圧試験 | 水圧にて0.53MPa |
| 取付姿勢 | 水平配管に正立取付 |
注．相フランジ（ねじ込みフランジ）、ボルト、ナット、ガスケット付です。
性能・試験情報
流量線図
流量表（最大連続排出量）
| 圧力差（MPa） | 0.03 | 0.05 | 0.1 | 0.2 | 0.3 | 0.35 |
|---|---|---|---|---|---|---|
| 排出量 | 4.45 | 6.03 | 8.32 | 10.90 | 12.70 | 13.50 |
（m3/h）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
242,220円 ( 266,442円 ) | 5日目 |
269,133円 ( 296,046円 ) | 5日目 |
詳細情報
基本情報
熱交換器・乾燥機・ヘッダー等ドレンが多量に発生する場所に使用します。
【特長】
・構造がシンプルなレバーフロート式です。
・構造が簡単堅固で耐久性が優れています。
・分解・保守点検が容易です。
・ワックス式空気抜弁の採用により空気障害を防止します。
・ドレンを連続排出します。
カタログ
