メカニカル部品技術窓口
AF-12型 スチームトラップ
- 通常単価(税別)
- 53,098円～55,088円
- 税込単価
- 58,408円～60,597円
通常出荷日：5日目
【特長】・管末、低圧蒸気ヘッダー、小型熱交換器等に使用するフロート式スチームトラップです。・ワックス式...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 製品記号 | AF12-G |
|---|---|
| 形式 | フロート式 |
| 呼び径 | 15～25 |
| 適用流体 | 蒸気 |
| 流体温度 | 150℃以下 |
| 適用圧力 | 0.4MPa以下 |
| 端接続 | JIS Rcねじ |
| 材質 | 本体（FC）、弁体・弁座（SUS）、フロート（SUS） |
| 本体耐圧試験 | 水圧にて0.6MPa |
| 取付姿勢 | 水平配管に正立取付 |
規格表
性能・試験情報
流量線図
流量表（最大連続排出量）
| 呼び径 | 圧力差（MPa） | |||||||
|---|---|---|---|---|---|---|---|---|
| 0.01 | 0.03 | 0.05 | 0.07 | 0.1 | 0.2 | 0.3 | 0.4 | |
| 15・20 | 88 | 160 | 200 | 230 | 265 | 360 | 420 | 470 |
| 25 | 155 | 280 | 345 | 385 | 435 | 590 | 690 | 750 |
（L/h）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
53,098円 ( 58,408円 ) | 5日目 |
53,098円 ( 58,408円 ) | 5日目 |
55,088円 ( 60,597円 ) | 5日目 |
詳細情報
基本情報
【特長】
・管末、低圧蒸気ヘッダー、小型熱交換器等に使用するフロート式スチームトラップです。
・ワックス式空気抜弁の採用でウォームアップ時間を短縮、空気障害を防止します。
・流れ方向の選択が可能ですから施工が容易です。
・配管支持が容易な吊り金具付です。
・ドレン発生量の多少にかかわらず安定した作動をします。

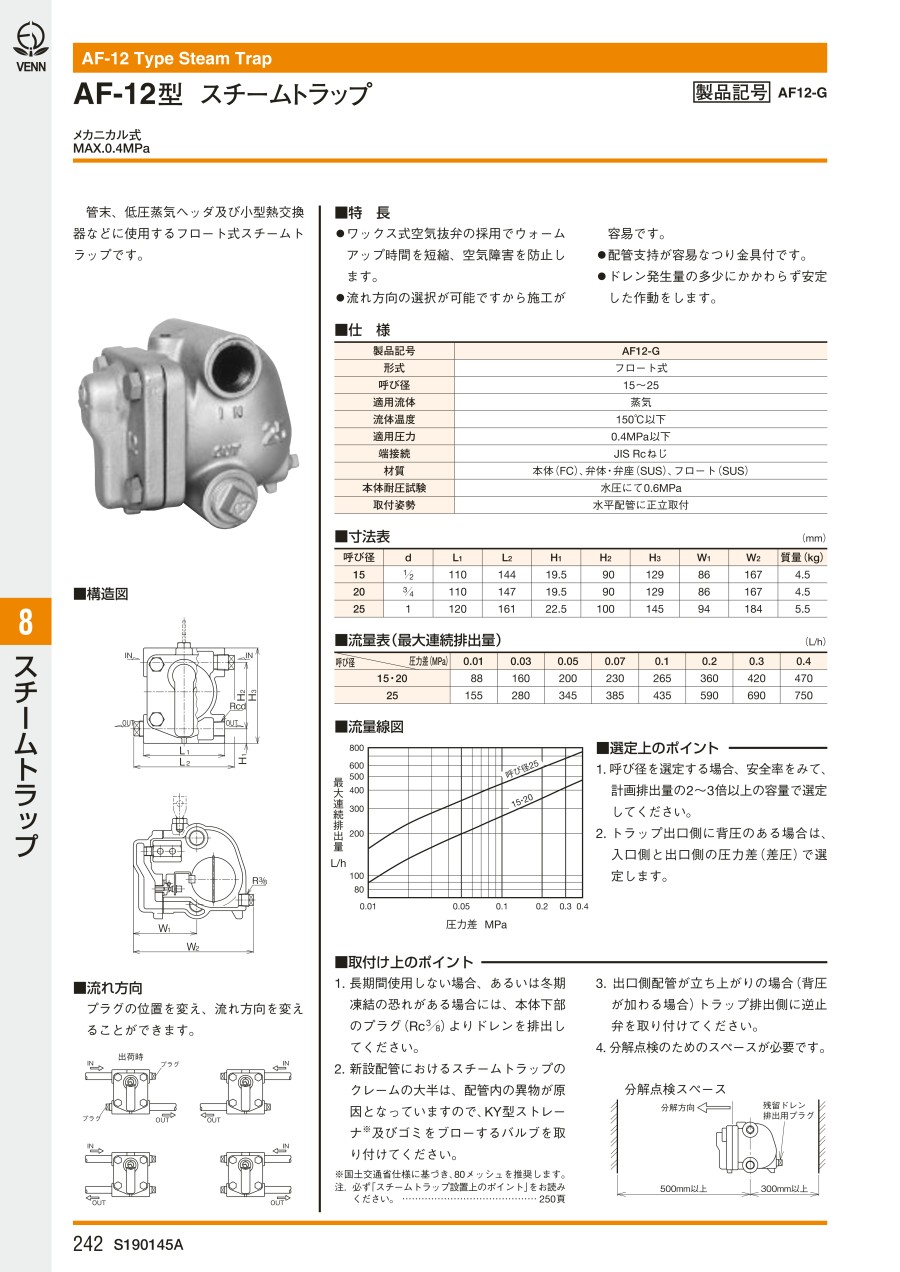

カタログ
