AK-2H型 スチームトラップ
- 通常単価(税別)
- 64,240円～131,204円
- 税込単価
- 70,664円～144,324円
【特長】・配管ライン、ヘッダー等のドレン抜トラップとして一般的なトラップで、全機構が蓋に取付けてありま...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
呼び径32～50
呼び径65・80

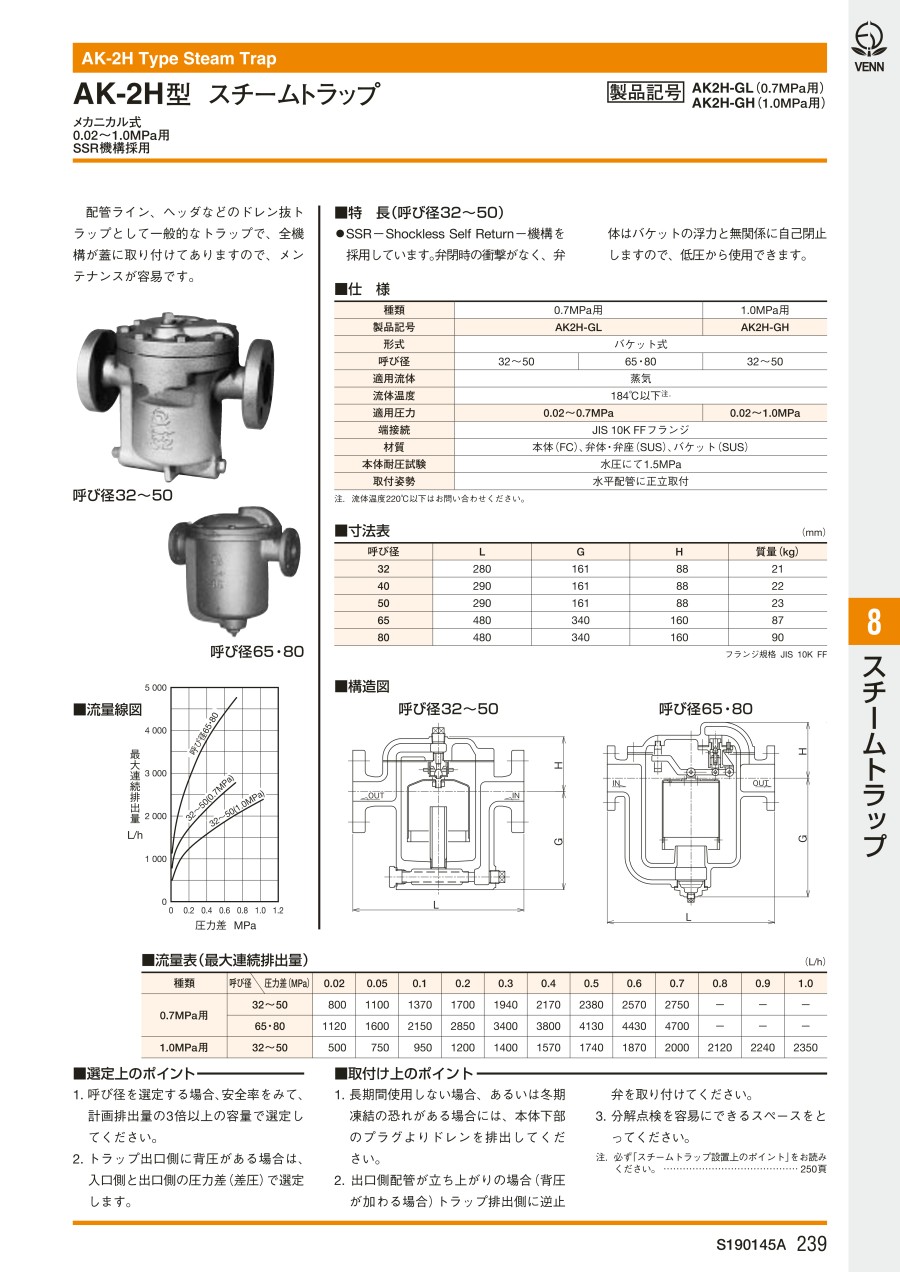

製品仕様
| 種類 | 0.7MPa用 | 1.0MPa用 | |
|---|---|---|---|
| 製品記号 | AK2H-GL | AK2H-GH | |
| 形式 | バケット式 | ||
| 呼び径 | 32～50 | 65・80 | 32～50 |
| 適用流体 | 蒸気 | ||
| 流体温度 | 184℃以下 | ||
| 適用圧力 | 0.02～0.7MPa | 0.02～1.0MPa | |
| 端接続 | JIS 10K FFフランジ | ||
| 材質 | 本体（FC）、弁体・弁座（SUS）、バケット（SUS） | ||
| 本体耐圧試験 | 水圧にて1.5MPa | ||
| 取付姿勢 | 水平配管に正立取付 | ||
規格表
フランジ規格 JIS 10K FF
選定サポート情報
選定サポート情報
1. 呼び径を選定する場合、安全率をみて、計画排出量の3倍以上の容量で選定してください。
2. トラップ出口側に背圧がある場合は、入口側と出口側の圧力差（差圧）で選定します。
性能・試験情報
流量線図
流量表（最大連続排出量）（L/h）
| 種類 | 呼び径 | 圧力差（Mpa） | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.02 | 0.05 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | ||
| 0.7MPa用 | 32～50 | 800 | 1,100 | 1,370 | 1,700 | 1,940 | 2,170 | 2,380 | 2,570 | 2,750 | - | - | - |
| 65・80 | 1,120 | 1,600 | 2,150 | 2,850 | 3,400 | 3,800 | 4,130 | 4,430 | 4,700 | - | - | - | |
| 1.0MPa用 | 32～50 | 500 | 750 | 950 | 1,200 | 1,400 | 1,570 | 1,740 | 1,870 | 2,000 | 2,120 | 2,240 | 2,350 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
66,360円 ( 72,996円 ) | 3日目 |
84,120円 ( 92,532円 ) | 3日目 |
116,830円 ( 128,513円 ) | 3日目 |
64,240円 ( 70,664円 ) | 3日目 |
77,180円 ( 84,898円 ) | 3日目 |
131,204円 ( 144,324円 ) | 6日目 |
詳細情報
基本情報
【特長】
・配管ライン、ヘッダー等のドレン抜トラップとして一般的なトラップで、全機構が蓋に取付けてありますので、メンテナンスが容易です。
・SSR－Shockless Self Return－機構を採用しています。
・弁閉時の衝撃がなく、弁体はバケットの浮力と無関係に自己閉止しますので、低圧から使用できます。
・ストレーナを内蔵しています（呼び径32～50のみ）。但し、国土交通省仕様は、トラップ入口側に、80メッシュのストレーナを設けてください。
