QH-3型 サイレンサ（レンコン形）
- 通常単価(税別)
- 24,217円～124,146円
- 税込単価
- 26,639円～136,561円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
【特長】・水に蒸気を吹込んで温水をつくる際に、発生する騒音、振動を減少させるために使用します。・浴槽、...
詳細を確認
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
呼び径15～25
呼び径32～50
注．呼び径により構造が多少異なります。
製品仕様
| 製品記号 | QH3-D |
|---|---|
| 呼び径 | 15～50 |
| 適用流体 | 蒸気 |
| 適用圧力 | 0.7MPa以下 |
| 発音限界温度 | 95℃ |
| 端接続 | JIS Rcねじ |
| 材質 | SUS303 |
規格表
使用例
配管例略図
注1．サイレンサは、壁又は底より300mm以上離して取り付けてください。
注2．サイレンサは、水没して使用してください。
性能・試験情報
能力線図
詳細情報
基本情報
【特長】
・水に蒸気を吹込んで温水をつくる際に、発生する騒音、振動を減少させるために使用します。
・浴槽、その他開放形温水槽（95℃以下）に使用します。
・レンコン形の断面を持ち、伝熱量が大きくしかも小型のサイレンサです。

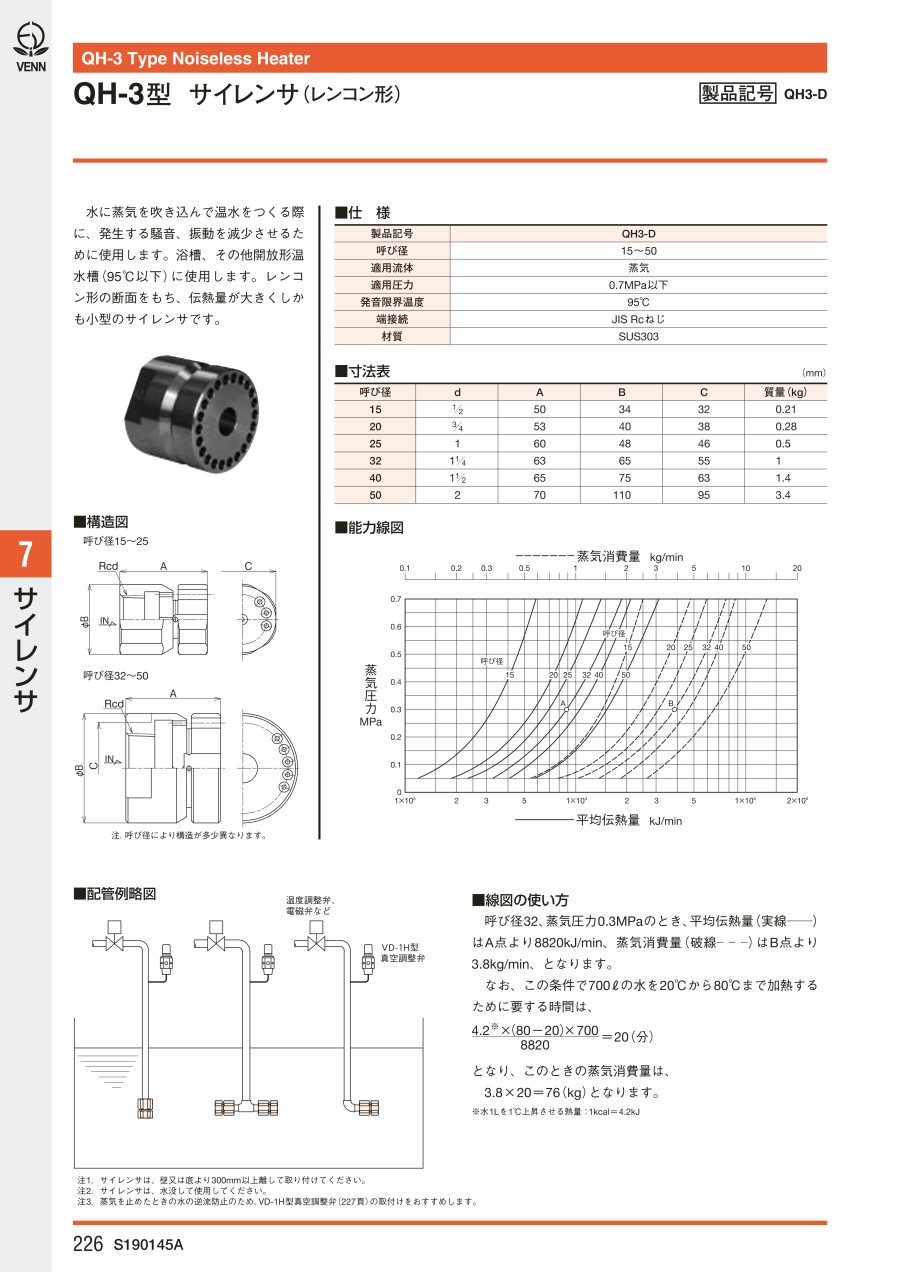

カタログ
QH-3型 サイレンサ（レンコン形）のレビュー
温水をつくる設備に使用
5
5.02020/10/21
蒸気で100℃の温水をつくる設備に、このサイレンサ（QH3-D-20A）を使用しました。以前は取り付けてなかったのですが...もっと読む
0人が参考にしています。
