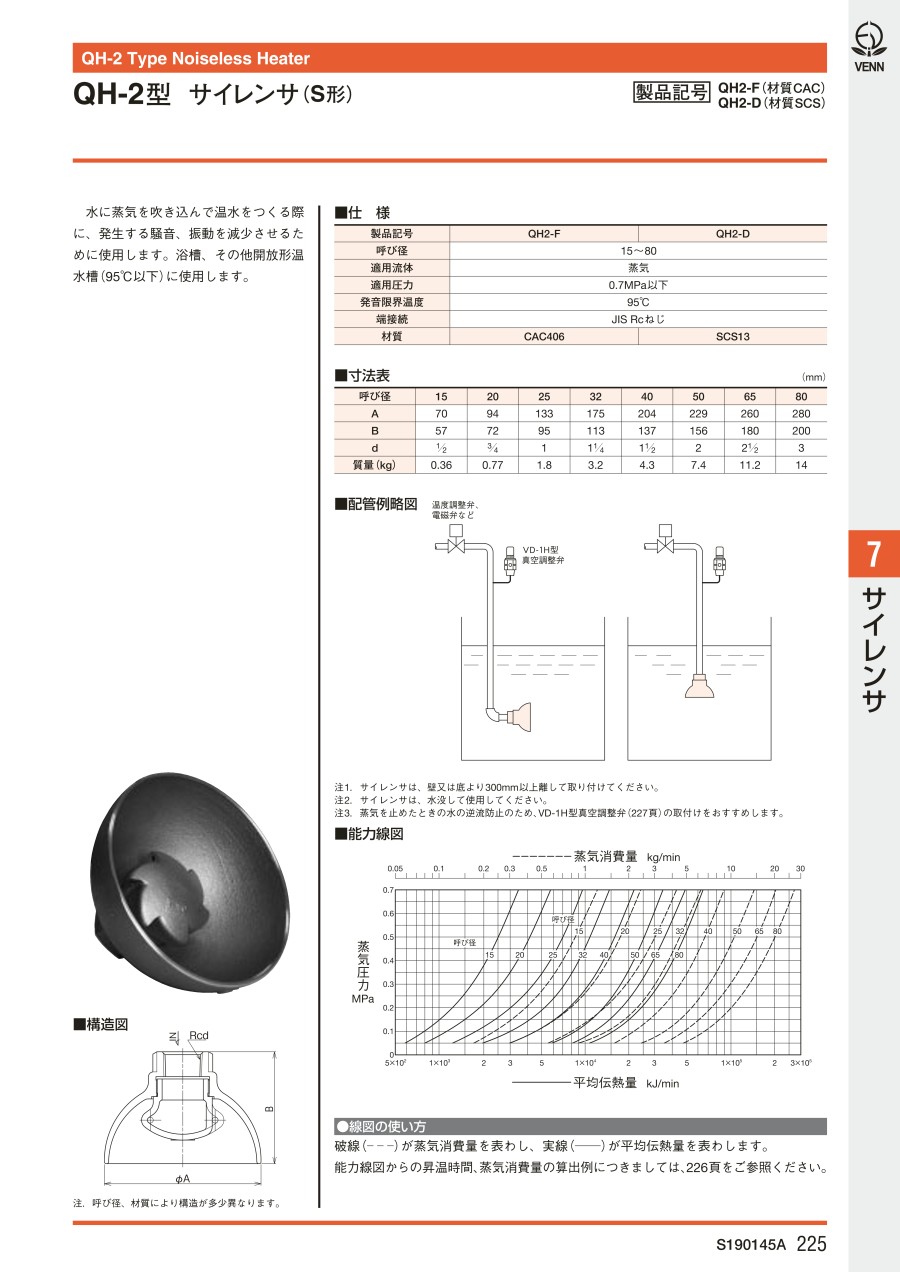

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004959686/221004959686_001_20230801115854.jpg" alt="QH-2型 サイレンサ（S形） 外形図"></img></div><p>注．呼び径、材質により構造が多少異なります。</p></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="QH-2型 サイレンサ（S形） 仕様表"><colgroup><col width="33.3%"></col><col width="33.3%"></col><col width="33.3%"></col></colgroup><tbody><tr><th style="text-align: center;">製品記号</th><td style="text-align: center;">QH2-F</td><td style="text-align: center;">QH2-D</td></tr><tr><th style="text-align: center;">呼び径</th><td colspan="2" style="text-align: center;">15～80</td></tr><tr><th style="text-align: center;">適用流体</th><td colspan="2" style="text-align: center;">蒸気</td></tr><tr><th style="text-align: center;">適用圧力</th><td colspan="2" style="text-align: center;">0.7MPa以下</td></tr><tr><th style="text-align: center;">発音限界温度</th><td colspan="2" style="text-align: center;">95℃</td></tr><tr><th style="text-align: center;">端接続</th><td colspan="2" style="text-align: center;">JIS&nbsp;Rcねじ</td></tr><tr><th style="text-align: center;">材質</th><td style="text-align: center;">CAC406</td><td style="text-align: center;">SCS13</td></tr></tbody></table><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004959686/221004959686_003_20230801115854.jpg" alt="QH-2型 サイレンサ（S形） 規格表"></img></div></div><h3 class="m-h3--wysiwyg">使用例</h3><h4 class="m-h4--wysiwyg">配管例略図</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004959686/221004959686_002_20230801115854.jpg" alt="QH-2型 サイレンサ（S形） 配管例略図"></img></div><p>注1．サイレンサは、壁又は底より300mm以上離して取り付けてください。<br/>注2．サイレンサは、水没して使用してください。</p></div><h3 class="m-h3--wysiwyg">性能・試験情報</h3><h4 class="m-h4--wysiwyg">能力線図</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004959686/221004959686_004_20230801115854.jpg" alt="QH-2型 サイレンサ（S形） 能力線図"></img></div></div>
