TD-8，8A型 温度調整弁
- 通常単価(税別)
- 127,954円～159,717円
- 税込単価
- 140,749円～175,689円
通常出荷日：5日目
【特長】・汎用のフランジ形温度調整弁で、温水タンク、熱交換器、重油加熱器などに使用する加熱用、水または...
詳細を確認
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

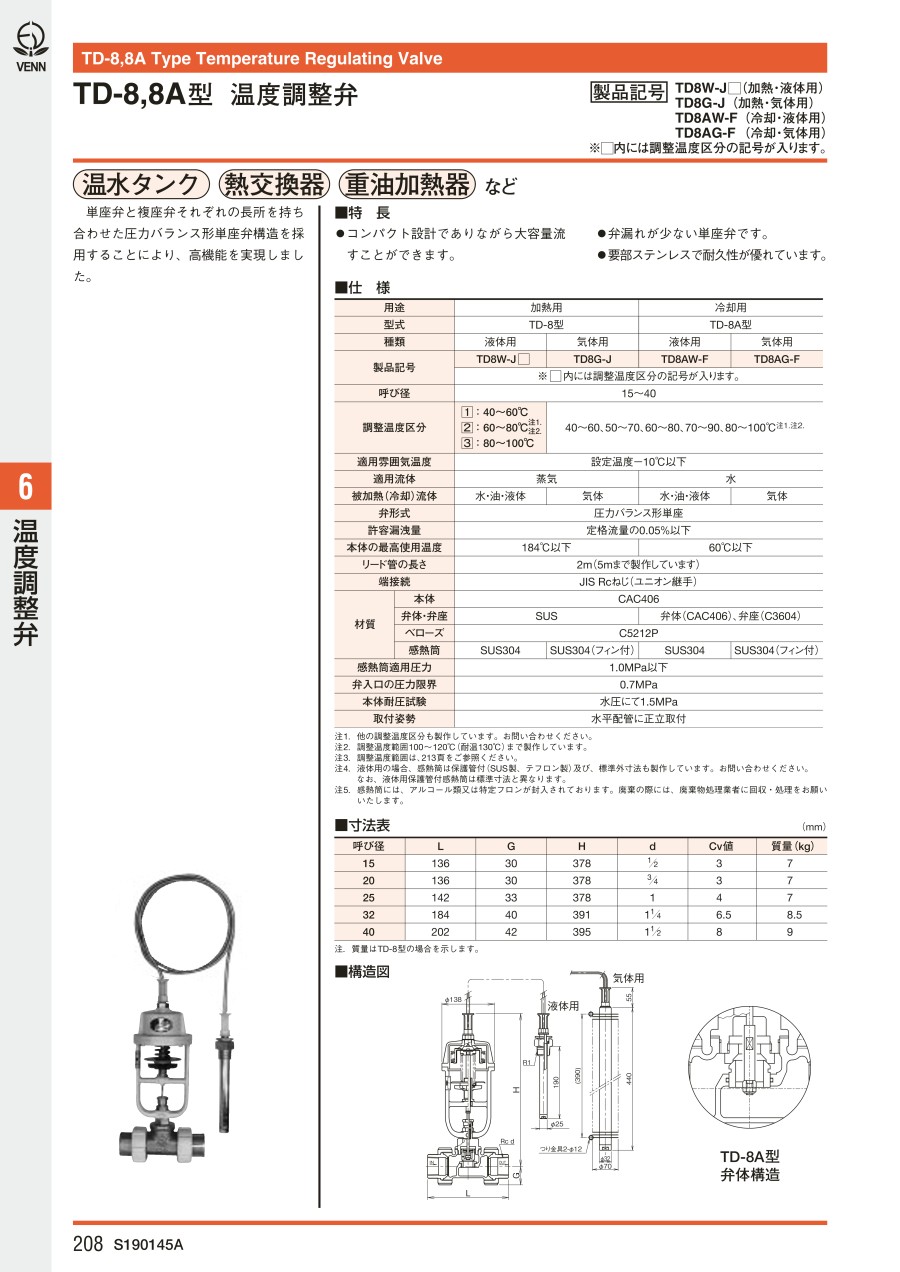

外形図
TD-8A型
弁体構造
製品仕様
| 用途 | 加熱用 | 冷却用 | |||
|---|---|---|---|---|---|
| 型式 | TD-8型 | TD-8A型 | |||
| 種類 | 液体用 | 気体用 | 液体用 | 気体用 | |
| 製品記号 | TD8W-J□ | TD8G-J | TD8AW-F | TD8AG-F | |
| ※□内には調整温度区分の記号が入ります。 | |||||
| 呼び径 | 15～40 | ||||
| 調整温度区分 | 1：40～60℃ 2：60～80℃ 3：80～100℃ | 40～60、50～70、60～80、70～90、80～100℃ | |||
| 適用雰囲気温度 | 設定温度-10℃以下 | ||||
| 適用流体 | 蒸気 | 水 | |||
| 被加熱（冷却）流体 | 水・油・液体 | 気体 | 水・油・液体 | 気体 | |
| 弁形式 | 圧力バランス形単座 | ||||
| 許容漏洩量 | 定格流量の0.05%以下 | ||||
| 本体の最高使用温度 | 184℃以下 | 60℃以下 | |||
| リード管の長さ | 2m（5mまで製作しています） | ||||
| 端接続 | JIS Rcねじ（ユニオン継手） | ||||
| 材質 | 本体 | CAC406 | |||
| 弁体・弁座 | SUS | 弁体（CAC406）、弁座（C3604） | |||
| ベローズ | C5212P | ||||
| 感熱筒 | SUS304 | SUS304（フィン付） | SUS304 | SUS304（フィン付） | |
| 感熱筒適用圧力 | 1.0MPa以下 | ||||
| 弁入口の圧力限界 | 0.7MPa | ||||
| 本体耐圧試験 | 水圧にて1.5MPa | ||||
| 取付姿勢 | 水平配管に正立取付 | ||||
*感熱筒には、アルコール類又は特定フロンが封入されております。廃棄の際には、廃棄物処理業者に回収・処理をお願いいたします。
規格表
注．質量はTD-8型の場合を示します。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
127,954円 ( 140,749円 ) | 5日目 |
129,270円 ( 142,197円 ) | 5日目 |
135,481円 ( 149,029円 ) | 5日目 |
152,519円 ( 167,771円 ) | 5日目 |
159,717円 ( 175,689円 ) | 5日目 |
127,954円 ( 140,749円 ) | 5日目 |
129,270円 ( 142,197円 ) | 5日目 |
135,481円 ( 149,029円 ) | 5日目 |
152,519円 ( 167,771円 ) | 5日目 |
159,717円 ( 175,689円 ) | 5日目 |
127,954円 ( 140,749円 ) | 5日目 |
129,270円 ( 142,197円 ) | 5日目 |
135,481円 ( 149,029円 ) | 5日目 |
152,519円 ( 167,771円 ) | 5日目 |
159,717円 ( 175,689円 ) | 5日目 |
詳細情報
基本情報
【特長】
・汎用のフランジ形温度調整弁で、温水タンク、熱交換器、重油加熱器などに使用する加熱用、水または、冷媒を通して使用する冷却用、また、設定温度よりも周囲の雰囲気温度が高い場合や、設定温度が40℃以下の場合に使用する低温用があります。
カタログ
TD-8，8A型 温度調整弁のレビュー
この商品のレビューはありません
