RD-25SN，50SN型シリーズ 水道用減圧弁
- 通常単価(税別)
- 8,530円～14,206円
- 税込単価
- 9,383円～15,627円
小型温水用ボイラ、電気温水器の給水に使用する減圧弁で、水平・垂直取付け自由です。寒冷地などで凍結の恐れ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
RD-25SN型
RD-50SN型, 50SHN型
製品仕様
| 用途 | 一般用 | ||
|---|---|---|---|
| 種類 | 80kPa用 | 170kPa用 | |
| 型式 | RD-25SN型 | RD-50SN型 | RD-50SHN型 |
| 製品記号 | RD25SN-F | RD50SN-F | RD50SHN-F |
| 面間寸法 | 90mm | 115mm | |
| 呼び径 | 20 | ||
| 適用流体 | 水道水 | ||
| 流体温度 | 5～55℃ | ||
| 一次側適用圧力 | 750kPa以下 | ||
| 二次側標準設定圧力 | 80kPa | 170kPa | |
| 開放流量注2. | 30L/min以上 | ||
| 付属機構 | 逆止め機構、負圧作動機構、ストレーナ（60メッシュ） 水抜栓（RD-25SRN、50SRN、50SRHN型） | ||
| 逆止め機構の閉止圧力 | 3kPa以上 | ||
| 負圧作動機構の開作動圧力 | -55kPa以下 | ||
| 負圧作動機構の閉作動圧力 | 50kPa以下 | ||
| 端接続 | JIS Rc3/4ねじ | ||
| 材質 | 本体（CAC406）、ダイヤフラム・ディスク（NBR※） | ||
| 本体耐圧試験 | 水圧にて1.75MPa | ||
| 取付姿勢 | 水平・垂直 自由（ストレーナキャップ上向き除く） | ||
| 付属品 | 保温ケース※ | ||
注2．開放流量とは、一次側圧力を100kPaに保持し、二次側を開放した時の流量です。
注3．RD-25SN型シリーズとRD-50SN型シリーズでは面間寸法が異なります。
※RD-50SN型シリーズは塩素水耐性EPDMとなり、保温ケースは自己消火性となります。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,530円 ( 9,383円 ) | 3日目 |
14,206円 ( 15,627円 ) | 5日目 |
8,777円 ( 9,655円 ) | 2日目 |
詳細情報
基本情報
小型温水用ボイラ、電気温水器の給水に使用する減圧弁で、水平・垂直取付け自由です。
寒冷地などで凍結の恐れがある場所には水抜栓付の寒冷地用をご使用ください。
【特長】
・塩素水耐性EPDMの採用により、耐久性が向上（RD-50SN型シリーズ）。
・低騒音形です（RD-50SN型シリーズ）。
・取付姿勢は自由です（ストレーナキャップ上向きを除く）。

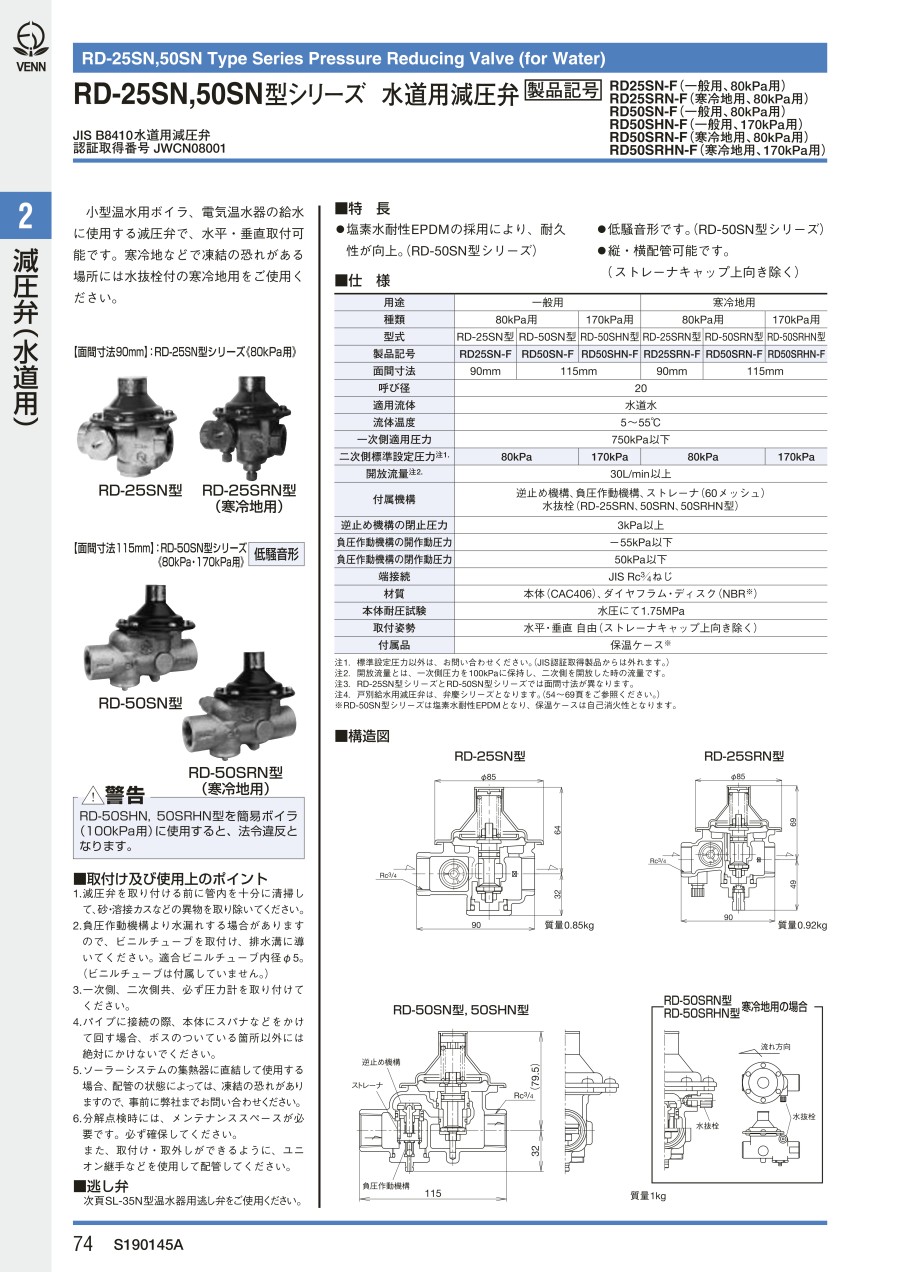

カタログ
