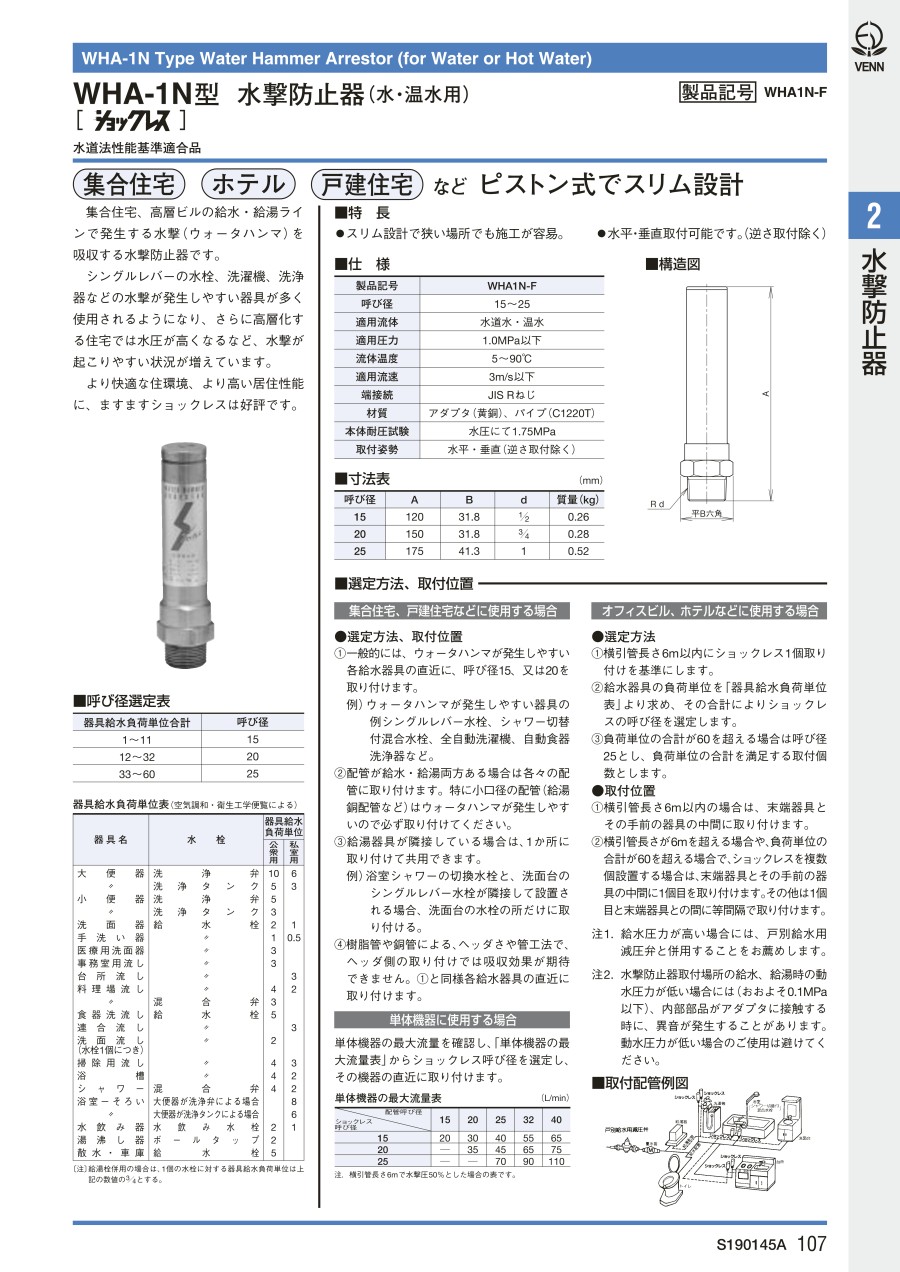

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004958315/221004958315_001_20230801115854.jpg" alt="WHA-1N型 水撃防止器（水・温水用） ショックレス 外形図"></img></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="WHA-1N型 水撃防止器（水・温水用） ショックレス 仕様表"><colgroup><col width="27.5%"></col><col width="72.5%"></col></colgroup><tbody><tr><th style="text-align: center;">製品記号</th><td style="text-align: center;">WHA1N-F</td></tr><tr><th style="text-align: center;">呼び径</th><td style="text-align: center;">15～25</td></tr><tr><th style="text-align: center;">適用流体</th><td style="text-align: center;">水道水・温水</td></tr><tr><th style="text-align: center;">適用圧力</th><td style="text-align: center;">1.0MPa以下</td></tr><tr><th style="text-align: center;">流体温度</th><td style="text-align: center;">5～90℃</td></tr><tr><th style="text-align: center;">適用流速</th><td style="text-align: center;">3m/s以下</td></tr><tr><th style="text-align: center;">端接続</th><td style="text-align: center;">JIS&nbsp;Rねじ</td></tr><tr><th style="text-align: center;">材質</th><td style="text-align: center;">アダプタ（黄銅）、パイプ（C1220T）</td></tr><tr><th style="text-align: center;">本体耐圧試験</th><td style="text-align: center;">水圧にて1.75MPa</td></tr><tr><th style="text-align: center;">取付姿勢</th><td style="text-align: center;">水平・垂直（逆さ取付除く）</td></tr></tbody></table><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-thumbnail"><div class="m-thumbnail__img" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004958315/221004958315_003_20230801115854.jpg" alt="WHA-1N型 水撃防止器（水・温水用） ショックレス 規格表"></img></div></div><h3 class="m-h3--wysiwyg">使用例</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004958315/221004958315_002_20230801115854.jpg" alt="WHA-1N型 水撃防止器（水・温水用） ショックレス 取付配管例図"></img></div></div><h3 class="m-h3--wysiwyg">選定サポート情報</h3><h4 class="m-h4--wysiwyg">選定サポート情報</h4><table class="m-table" summary="WHA-1N型 水撃防止器（水・温水用） ショックレス 呼び径選定表"><colgroup><col width="50.0%"></col><col width="50.0%"></col></colgroup><thead><tr><th style="text-align: center;">器具給水負荷単位合計</th><th style="text-align: center;">呼び径</th></tr></thead><tbody><tr><td style="text-align: center;">1～11</td><td style="text-align: center;">15</td></tr><tr><td style="text-align: center;">12～32</td><td style="text-align: center;">20</td></tr><tr><td style="text-align: center;">33～60</td><td style="text-align: center;">25</td></tr></tbody></table><div class="m-unit"></div><p><span class="u-bold">器具給水負荷単位表</span></p><table class="m-table" summary="WHA-1N型 水撃防止器（水・温水用） ショックレス 器具給水負荷単位表"><colgroup><col width="31.4%"></col><col width="51.3%"></col><col width="8.7%"></col><col width="8.7%"></col></colgroup><thead><tr><th rowspan="2" style="text-align: center;">器具名</th><th rowspan="2" style="text-align: center;">水栓</th><th colspan="2" style="text-align: center;">器具給水<br/>負荷単位</th></tr><tr><th style="text-align: center;">公<br/>衆<br/>用</th><th style="text-align: center;">私<br/>室<br/>用</th></tr></thead><tbody><tr><td style="text-align: center;">大便器</td><td style="text-align: center;">洗浄弁</td><td style="text-align: center;">10</td><td style="text-align: center;">6</td></tr><tr><td style="text-align: center;">〃</td><td style="text-align: center;">洗浄タンク</td><td style="text-align: center;">5</td><td style="text-align: center;">3</td></tr><tr><td style="text-align: center;">小便器</td><td style="text-align: center;">洗浄弁</td><td style="text-align: center;">5</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">〃</td><td style="text-align: center;">洗浄タンク</td><td style="text-align: center;">3</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">洗面器</td><td style="text-align: center;">給水栓</td><td style="text-align: center;">2</td><td style="text-align: center;">1</td></tr><tr><td style="text-align: center;">手洗い器</td><td style="text-align: center;">〃</td><td style="text-align: center;">1</td><td style="text-align: center;">0.5</td></tr><tr><td style="text-align: center;">医療用洗面器</td><td style="text-align: center;">〃</td><td style="text-align: center;">3</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">事務室用流し</td><td style="text-align: center;">〃</td><td style="text-align: center;">3</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">台所流し</td><td style="text-align: center;">〃</td><td style="text-align: center;">-</td><td style="text-align: center;">3</td></tr><tr><td style="text-align: center;">料理場流し</td><td style="text-align: center;">〃</td><td style="text-align: center;">4</td><td style="text-align: center;">2</td></tr><tr><td style="text-align: center;">〃</td><td style="text-align: center;">混合弁</td><td style="text-align: center;">3</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">食器洗流し</td><td style="text-align: center;">給水栓</td><td style="text-align: center;">5</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">連合流し</td><td style="text-align: center;">〃</td><td style="text-align: center;">-</td><td style="text-align: center;">3</td></tr><tr><td style="text-align: center;">洗面流し<br/>（水栓1個につき）</td><td style="text-align: center;">〃</td><td style="text-align: center;">2</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">掃除用流し</td><td style="text-align: center;">〃</td><td style="text-align: center;">4</td><td style="text-align: center;">3</td></tr><tr><td style="text-align: center;">浴槽</td><td style="text-align: center;">〃</td><td style="text-align: center;">4</td><td style="text-align: center;">2</td></tr><tr><td style="text-align: center;">シャワー</td><td style="text-align: center;">混合弁</td><td style="text-align: center;">4</td><td style="text-align: center;">2</td></tr><tr><td style="text-align: center;">浴室ーそろい</td><td style="text-align: center;">大便器が洗浄弁による場合</td><td style="text-align: center;">-</td><td style="text-align: center;">8</td></tr><tr><td style="text-align: center;">〃</td><td style="text-align: center;">大便器が洗浄タンクによる場合</td><td style="text-align: center;">-</td><td style="text-align: center;">6</td></tr><tr><td style="text-align: center;">水飲み器</td><td style="text-align: center;">水飲み水栓</td><td style="text-align: center;">2</td><td style="text-align: center;">1</td></tr><tr><td style="text-align: center;">湯沸し器</td><td style="text-align: center;">ボールタップ</td><td style="text-align: center;">2</td><td style="text-align: center;">-</td></tr><tr><td style="text-align: center;">散水・車庫</td><td style="text-align: center;">給水栓</td><td style="text-align: center;">5</td><td style="text-align: center;">-</td></tr></tbody></table><p>〔注〕&nbsp;給湯栓併用の場合は、1個の水栓に対する器具給水負荷単位は上記の数値の3/4とする。<br/>空気調和・衛生工学便覧による</p>
