RD-3H型シリーズ 減圧弁（蒸気・気体・液体用）
- 通常単価(税別)
- 38,103円～53,229円
- 税込単価
- 41,913円～58,552円
通常出荷日：3日目～6日目
【特長】・パイロット式では制御できない小流量のところに使用する直動式減圧弁で、圧力制御特性が良い、広い...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
RD-3HA,3HAF型
RD-3H型
RD-3HF型
製品仕様
| 型式 | RD-3H型 | RD-3HF型 | RD-3HA型 | RD-3HAF型 | |
|---|---|---|---|---|---|
| 製品記号 | RD3H-GH | RD3HF-GH | RD3HA-BH | RD3HAF-BH | |
| 呼び径 | 15～25 | ||||
| 適用流体 | 蒸気 | 空気・気体・液体 | |||
| 流体温度 | 184℃以下 | 5～80℃ | |||
| 流体粘度 | - | 150cSt以下 | |||
| 一次側適用圧力 | 1.0MPa以下 | ||||
| 二次側調整圧力範囲 | 0.035～0.5MPa | ||||
| 最大減圧比 | 15：1 | ||||
| 弁前後の最小差圧 | 0.02MPa | ||||
| 締切昇圧 | 0.02MPa以下 | ||||
| 許容漏洩量 | 定格流量の0.05%以下 | なし（圧力計目視） | |||
| 端接続 | JIS Rcねじ | JIS 10K RFフランジ | JIS Rcねじ | JIS 10K RFフランジ | |
| 材 質 | 本体・弁座 | 本体（FC）、弁座（SUS） | |||
| 弁体 | SUS | C3604・NBR焼付 | |||
| 本体耐圧試験 | 水圧にて1.5MPa | ||||
| 取付姿勢 | 水平配管に正立取付（液体の場合は、倒立取付） | ||||
規格表
使用例
配管例略図
※液体の場合は、倒立にしてご使用ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
45,600円 ( 50,160円 ) | 5日目 |
42,020円 ( 46,222円 ) | 5日目 |
53,229円 ( 58,552円 ) | 6日目 |
38,103円 ( 41,913円 ) | 3日目 |
50,787円 ( 55,866円 ) | 3日目 |
49,210円 ( 54,131円 ) | 5日目 |
詳細情報
基本情報
【特長】
・パイロット式では制御できない小流量のところに使用する直動式減圧弁で、圧力制御特性が良い、広い調整圧力範囲、要部SUS（蒸気用）等のすぐれた特徴があります。
・蒸気用と、空気・気体・液体用は異なりますのでご注意ください。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

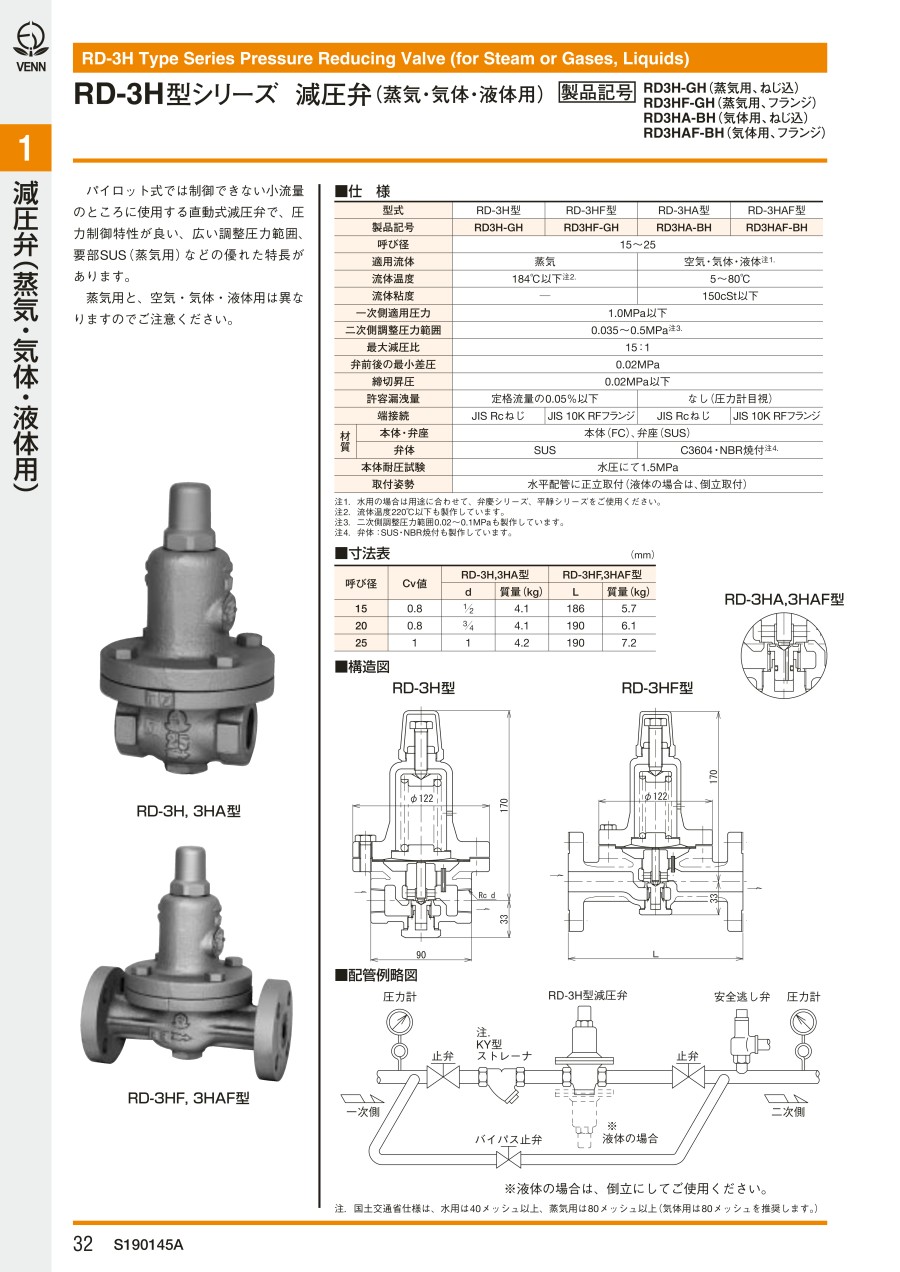

カタログ
