RP-8型 減圧弁（蒸気用） 弁天
- 通常単価(税別)
- 458,084円～972,624円
- 税込単価
- 503,892円～1,069,886円
食品加工設備・工場設備・消毒・滅菌機器などパイロット式汎用品（大容量）。【特長】・本体・要部をステンレ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

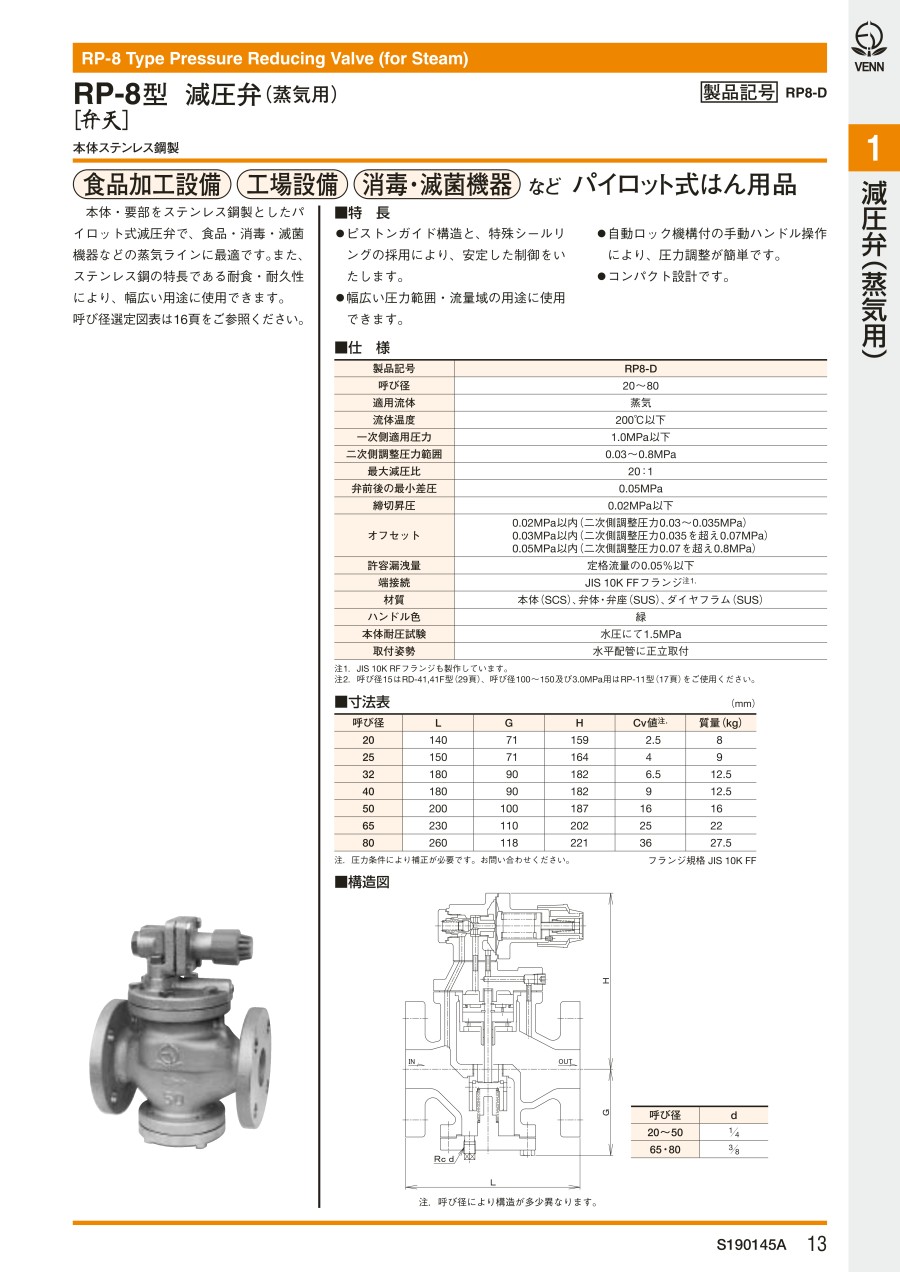

外形図
注.呼び径により構造が多少異なります。
製品仕様
| 製品記号 | RP8-D |
|---|---|
| 呼び径 | 20～80 |
| 適用流体 | 蒸気 |
| 流体温度 | 200℃以下 |
| 一次側適用圧力 | 1.0MPa以下 |
| 二次側調整圧力範囲 | 0.03～0.8MPa |
| 最大減圧比 | 20:1 |
| 弁前後の最小差圧 | 0.05MPa |
| 締切昇圧 | 0.02MPa以下 |
| オフセット | 0.02MPa以内（二次側調整圧力0.03～0.035MPa） 0.03MPa以内（二次側調整圧力0.035を超え0.07MPa） 0.05MPa以内（二次側調整圧力0.07を超え0.8MPa） |
| 許容漏洩量 | 定格流量の0.05%以下 |
| 端接続 | JIS 10K FFフランジ注1. |
| 材質 | 本体（SCS）、弁体・弁座（SUS）、ダイヤフラム（SUS） |
| ハンドル色 | 緑 |
| 本体耐圧試験 | 水圧にて1.5MPa |
| 取付姿勢 | 水平配管に正立取付 |
注1. JIS 10K RFフランジも製作しています。
注2. 呼び径15はRD-41、41F型（29頁）、呼び径100～150及び3.0MPa用はRP-11型（17頁）をご使用ください。
規格表
注.圧力条件により補正が必要です。お問い合わせください。フランジ規格 JIS 10K FF
選定サポート情報
詳細情報
基本情報
食品加工設備・工場設備・消毒・滅菌機器などパイロット式汎用品（大容量）。
【特長】
・本体・要部をステンレス鋼製としたパイロット式減圧弁で、食品・消毒・滅菌機器等の蒸気ラインに最適です。
・また、ステンレス鋼の特徴である耐食・耐久性により、幅広い用途に使用できます。
・ピストンガイド構造と、特殊シールリングの採用により、安定した制御を致します。
・幅広い圧力範囲・流量域の用途に使用できます。
・自動ロック機構付の手動ハンドル操作により、圧力調整が簡単です。
・コンパクト設計です。
