NS 標準 Vプーリ B

Name: NS 標準 Vプーリ B
Brand: イノテック（カネミツ）
SKU: 221004957662
Rating: 4.5 (2 reviews)

カタログ

通常単価(税別): 949円～81,089円

税込単価: 1,044円～89,198円

通常出荷日：在庫品1日目～10日目一部当日出荷可能

呼び径2～30インチ、1～5本掛けまで豊富な品揃え、寸法精度はJIS規格を参考、バランスの測定とつり合...

詳細を確認

4.54.5

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

詳細を確認

よく一緒に見られています

イノテック（カネミツ）

NS 標準 Vプーリ A

通常価格(税別)： 1,083円 (税込価格：1,191円)

通常出荷日：在庫品1日目

よく一緒に見られています

イノテック（カネミツ）

SNS JIS VプーリB

通常価格(税別)： 4,318円 (税込価格：4,750円)

通常出荷日：在庫品1日目

未確定：候補が106型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

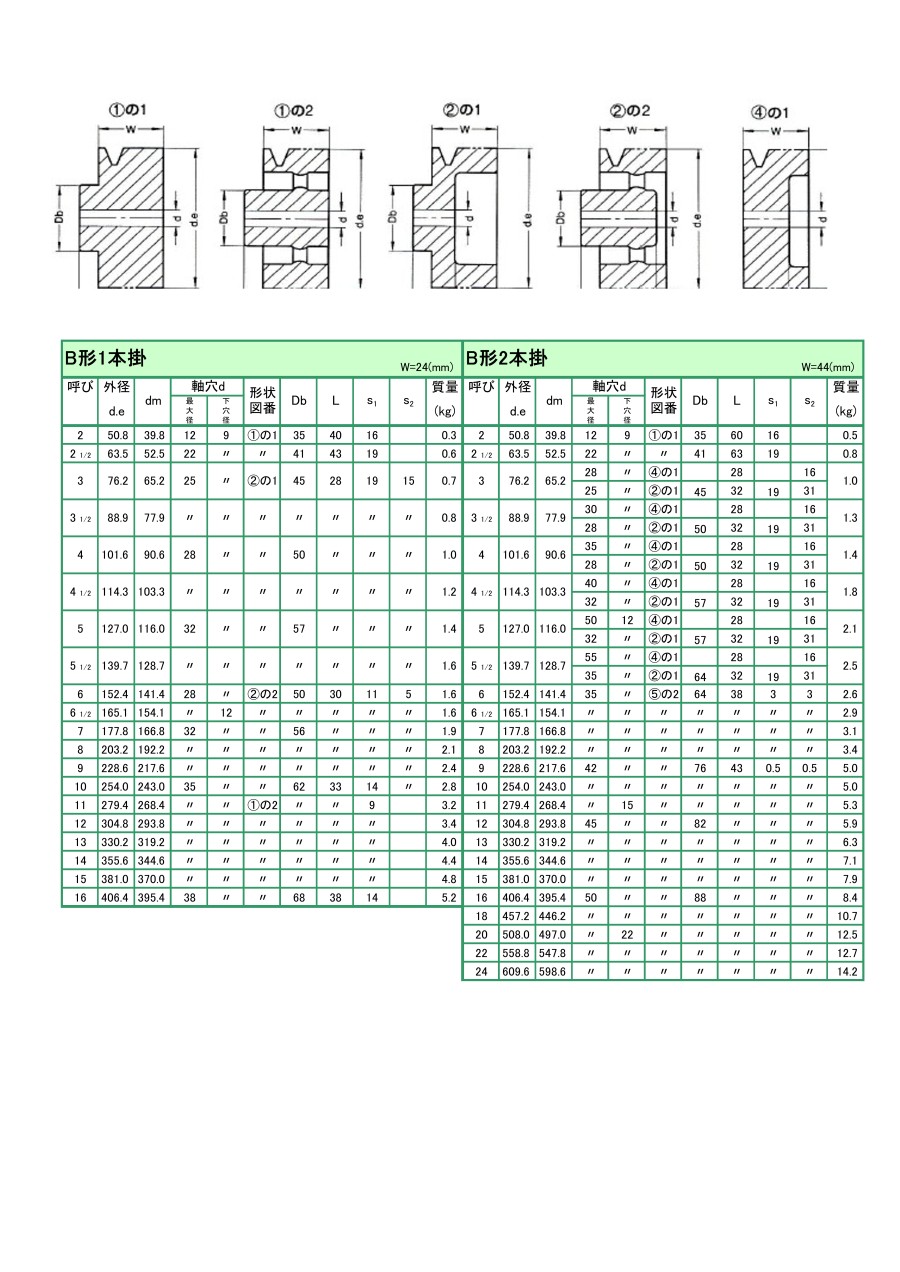

外形図

ミゾ部形状

本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。

製品仕様

■最高回転数

■推奨する最小プーリ径

NS標準Vプーリは周速が25m/S以下で使用されることを推奨致します。

5"以上（d.e）

回転数（RPM）	最大直径（d.e）
3,600	5 1/2"
3,000	6 1/2"
1,800	11"
1,500	13"
1,200	16"
1,000	18"
900	20"

備考：高速で使用の場合は必要によりバランス修正を行って下さい。

規格表

ミゾ部

単位：mm

dm	α°	W	e	F	（参考） Vベルトの厚さ
160以下	34°	15.86	20	12	11
160をこえ200以下	36°	16.07
200をこえるもの	38°	16.29

型番リスト

表示件数

型番

プーリ溝本数

呼び

外径

(mm)

軸穴d最大径

(mm)

軸穴d下穴径

(mm)

総幅

(mm)

溝幅

(mm)

最高回転数

(rpm)

トラスココード

RoHS2（10物質）?

最小発注数量

1	2	50.8	39.8	12	9	40	15.86	3600	848-6037	対応	1個
1	2 1/2	63.5	52.5	22	9	43	15.86	3600	385-4493	対応	1個
2	3	76.2	65.2	28	9	44	15.86	3600	385-4604	対応	1個
3	3	76.2	65.2	28	13	64	15.86	3600	848-6047	対応	1個
1	3	76.2	65.2	25	9	43	15.86	3600	385-4639	対応	1個
2	3	76.2	65.2	25	9	63	15.86	3600	385-4647	対応	1個
3	3	76.2	65.2	28	13	83	15.86	3600	848-6050	対応	1個
5	3	76.2	65.2	28	15	104	15.86	3600	848-6052	対応	1個
2	3 1/2	88.9	77.9	30	9	44	15.86	3600	385-4540	対応	1個
3	3 1/2	88.9	77.9	30	13	64	15.86	3600	848-6040	対応	1個
1	3 1/2	88.9	77.9	25	9	43	15.86	3600	385-4574	対応	1個
3	3 1/2	88.9	77.9	28	13	83	15.86	3600	848-6043	対応	1個
4	3 1/2	88.9	77.9	30	15	84	15.86	3600	848-6044	対応	1個
5	3 1/2	88.9	77.9	30	15	104	15.86	3600	848-6045	対応	1個
2	4	101.6	90.6	35	9	44	15.86	3600	385-4728	対応	1個
1	4	101.6	90.6	28	9	43	15.86	3600	385-4752	対応	1個
2	4	101.6	90.6	28	9	63	15.86	3600	385-4761	対応	1個
3	4	101.6	90.6	32	15	83	15.86	3600	848-6069	対応	1個
4	4	101.6	90.6	35	15	84	15.86	3600	848-6070	対応	1個
5	4	101.6	90.6	35	15	104	15.86	3600	848-6071	対応	1個
2	4 1/2	114.3	103.3	40	9	44	15.86	3600	385-4663	対応	1個
3	4 1/2	114.3	103.3	40	15	64	15.86	3600	848-6054	対応	1個
2	4 1/2	114.3	103.3	32	9	63	15.86	3600	385-4701	対応	1個
3	4 1/2	114.3	103.3	35	15	83	15.86	3600	848-6057	対応	1個
4	4 1/2	114.3	103.3	40	15	84	15.86	3600	848-6058	対応	1個
5	4 1/2	114.3	103.3	40	15	104	15.86	3600	848-6059	対応	1個
2	5	127	116.0	32	12	63	15.86	3600	385-4876	対応	1個
3	5	127	116.0	35	15	83	15.86	3600	848-6094	対応	1個
4	5	127	116.0	50	18	84	15.86	3600	848-6095	対応	1個
5	5	127	116.0	50	18	104	15.86	3600	848-6096	対応	1個
2	5 1/2	139.7	128.7	55	12	44	15.86	3600	385-4779	対応	1個
3	5 1/2	139.7	128.7	55	15	64	15.86	3600	848-6079	対応	1個
1	5 1/2	139.7	128.7	32	9	43	15.86	3600	385-4809	対応	1個
3	5 1/2	139.7	128.7	40	15	83	15.86	3600	848-6082	対応	1個
4	5 1/2	139.7	128.7	55	18	84	15.86	3600	848-6083	対応	1個
5	5 1/2	139.7	128.7	55	18	104	15.86	3600	848-6084	対応	1個
1	6	152.4	141.4	28	9	35	15.86	3000	385-4949	対応	1個
2	6	152.4	141.4	35	12	44	15.86	3000	385-4957	対応	1個
3	6	152.4	141.4	40	15	64	15.86	3000	848-6114	対応	1個
4	6	152.4	141.4	42	18	84	15.86	3000	848-6115	対応	1個
5	6	152.4	141.4	42	18	104	15.86	3000	848-6116	対応	1個
1	6 1/2	165.1	154.1	28	12	35	15.86	3000	385-4906	対応	1個
3	6 1/2	165.1	154.1	40	15	64	15.86	3000	848-6104	対応	1個
4	6 1/2	165.1	154.1	42	18	84	15.86	3000	848-6105	対応	1個
5	6 1/2	165.1	154.1	42	18	104	15.86	3000	848-6106	対応	1個
1	7	177.8	166.8	32	12	35	16.07	1800	385-4981	対応	1個
2	7	177.8	166.8	35	12	44	16.07	1800	385-4990	対応	1個
3	7	177.8	166.8	42	20	64	16.07	1800	848-6124	対応	1個
4	7	177.8	166.8	46	20	84	16.07	1800	848-6125	対応	1個
5	7	177.8	166.8	48	20	104	16.07	1800	848-6126	対応	1個
1	8	203.2	192.2	32	12	35	16.07	1800	385-5023	対応	1個
2	8	203.2	192.2	35	12	44	16.07	1800	385-5031	対応	1個
3	8	203.2	192.2	42	20	64	16.07	1800	848-6134	対応	1個
4	8	203.2	192.2	46	20	84	16.07	1800	848-6135	対応	1個
5	8	203.2	192.2	50	20	104	16.07	1800	848-6136	対応	1個
1	9	228.6	217.6	32	12	35	16.29	1800	848-6146	対応	1個
2	9	228.6	217.6	42	12	44	16.29	1800	848-6147	対応	1個
3	9	228.6	217.6	42	20	64	16.29	1800	848-6148	対応	1個
5	9	228.6	217.6	50	20	104	16.29	1800	848-6150	対応	1個
1	10	254.0	243.0	35	12	38	16.29	1800	848-5913	対応	1個

通常単価(税別) (税込単価)	通常出荷日

949円 ( 1,044円 )	4日目
1,449円 ( 1,594円 )	在庫品1日目当日出荷可能
2,264円 ( 2,490円 )	10日目
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
1,838円 ( 2,022円 )	在庫品1日目当日出荷可能
2,448円 ( 2,693円 )	在庫品1日目当日出荷可能
2,774円 ( 3,051円 )	4日目
5,859円 ( 6,445円 )	5日目
2,918円 ( 3,210円 )	3日目
3,882円 ( 4,270円 )	4日目
2,471円 ( 2,718円 )	在庫品1日目当日出荷可能
4,011円 ( 4,412円 )	4日目
4,976円 ( 5,474円 )	4日目
6,530円 ( 7,183円 )	5日目
3,317円 ( 3,649円 )	10日目
2,993円 ( 3,292円 )	在庫品1日目当日出荷可能
4,071円 ( 4,478円 )	在庫品1日目当日出荷可能
4,888円 ( 5,377円 )	4日目
5,873円 ( 6,460円 )	4日目
8,101円 ( 8,911円 )	4日目
4,379円 ( 4,817円 )	3日目
6,096円 ( 6,706円 )	4日目
4,184円 ( 4,602円 )	在庫品1日目当日出荷可能
5,859円 ( 6,445円 )	4日目
6,607円 ( 7,268円 )	4日目
8,757円 ( 9,633円 )	5日目
5,445円 ( 5,990円 )	在庫品1日目当日出荷可能
6,768円 ( 7,445円 )	8日目
7,826円 ( 8,609円 )	4日目
10,335円 ( 11,369円 )	4日目
6,229円 ( 6,852円 )	3日目
7,181円 ( 7,899円 )	4日目
4,148円 ( 4,563円 )	在庫品1日目当日出荷可能
7,181円 ( 7,899円 )	4日目
9,071円 ( 9,978円 )	4日目
13,380円 ( 14,718円 )	4日目
4,173円 ( 4,590円 )	在庫品1日目当日出荷可能
5,419円 ( 5,961円 )	在庫品1日目当日出荷可能
7,532円 ( 8,285円 )	4日目
9,149円 ( 10,064円 )	4日目
13,203円 ( 14,523円 )	4日目
4,552円 ( 5,007円 )	在庫品1日目当日出荷可能
7,938円 ( 8,732円 )	4日目
9,698円 ( 10,668円 )	4日目
13,786円 ( 15,165円 )	4日目
4,580円 ( 5,038円 )	在庫品1日目当日出荷可能
6,320円 ( 6,952円 )	在庫品1日目当日出荷可能
8,583円 ( 9,441円 )	4日目
11,196円 ( 12,316円 )	4日目
16,355円 ( 17,991円 )	4日目
5,488円 ( 6,037円 )	在庫品1日目当日出荷可能
6,448円 ( 7,093円 )	在庫品1日目当日出荷可能
9,107円 ( 10,018円 )	4日目
12,487円 ( 13,736円 )	4日目
18,309円 ( 20,140円 )	4日目
6,264円 ( 6,890円 )	4日目
8,617円 ( 9,479円 )	4日目
11,396円 ( 12,536円 )	4日目
21,533円 ( 23,686円 )	4日目
6,894円 ( 7,583円 )	4日目

基本情報

基本情報

呼び径2～30インチ、1～5本掛けまで豊富な品揃え、寸法精度はJIS規格を参考、バランスの測定とつり合い良さを有し、高速回転機器にそのまま使用可能。

【特長】
・広汎な用途、豊富な機種構成、安心の高品質でユーザーニーズを高いレベルで満たします
・NSプーリは、材質が均一で肉厚が強固な為、一番安全で、扱いやすい製品です
・寸法精度は、JIS規格を参考とし、品質管理も万全です

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25mm・50mmタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

NS 標準 Vプーリ Bのレビュー

4.5平均満足度：4.52件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

お蕎麦を作る機械の部品で使用

満足度：4.02021/04/27

既設のお蕎麦を作る機械の改造で、回転部のプーリーに、このVプーリーBを使用しました。Vの規格と既設部品の大きさに近い商品...もっと読む

0人が参考にしています。

自動機用

満足度：5.02021/03/24

あまり使用しないＶプーリですが在庫があり助かります。下穴があいているので追加工がしやすいです。

0人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 NS 標準 Vプーリ B	NS 標準 Vプーリ A	NS 標準 Vプーリ C	SNS JIS VプーリB	SNS JIS VプーリA	SNS パワーシーブ 5V
メーカー	イノテック（カネミツ）	イノテック（カネミツ）	イノテック（カネミツ）	イノテック（カネミツ）	イノテック（カネミツ）	イノテック（カネミツ）
通常価格	949円-	1,083円 -	5,284円 -	4,318円 -	1,594円 -	10,825円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	4日目〜	在庫品1日目〜	在庫品1日目〜	4日目〜
種類	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ	Vベルトプーリ
プーリベルト種類	標準Vベルト	標準Vベルト	標準Vベルト	標準Vベルト	標準Vベルト	細幅Vベルト（ウェッジタイプ）
プーリ溝形状	B	A	C	B	A	5V
材質	FC200	FC200	FC200	FC200	FC200	FC200以上
Vベルトの厚さ(mm)	11	9	14	11	9	-
