JIS全面座・大平面座・小平面座管フランジ用 バルフロンジャケットガスケット
- 通常単価(税別)
- 639円～26,626円
- 税込単価
- 703円～29,289円
ノンアスベストジョイントシート等の弾力性のある中芯材をPTFEで被覆したガスケット。【特長】・一般に使...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
JIS全面座・大平面座・小平面座管フランジ用 バルフロンジャケットガスケットの規格表
| 対象商品(バルカーNo) | 製品寸法規格 | 適用フランジ規格 |
|---|---|---|
| ノンアスジャケットガスケット | バルカー標準 | JIS B 2239 |
| ノンアスフローレスガスケット | JIS B 2220 | |
| (N7030、N7035、N7031シリーズ) | JIS B 2240 |

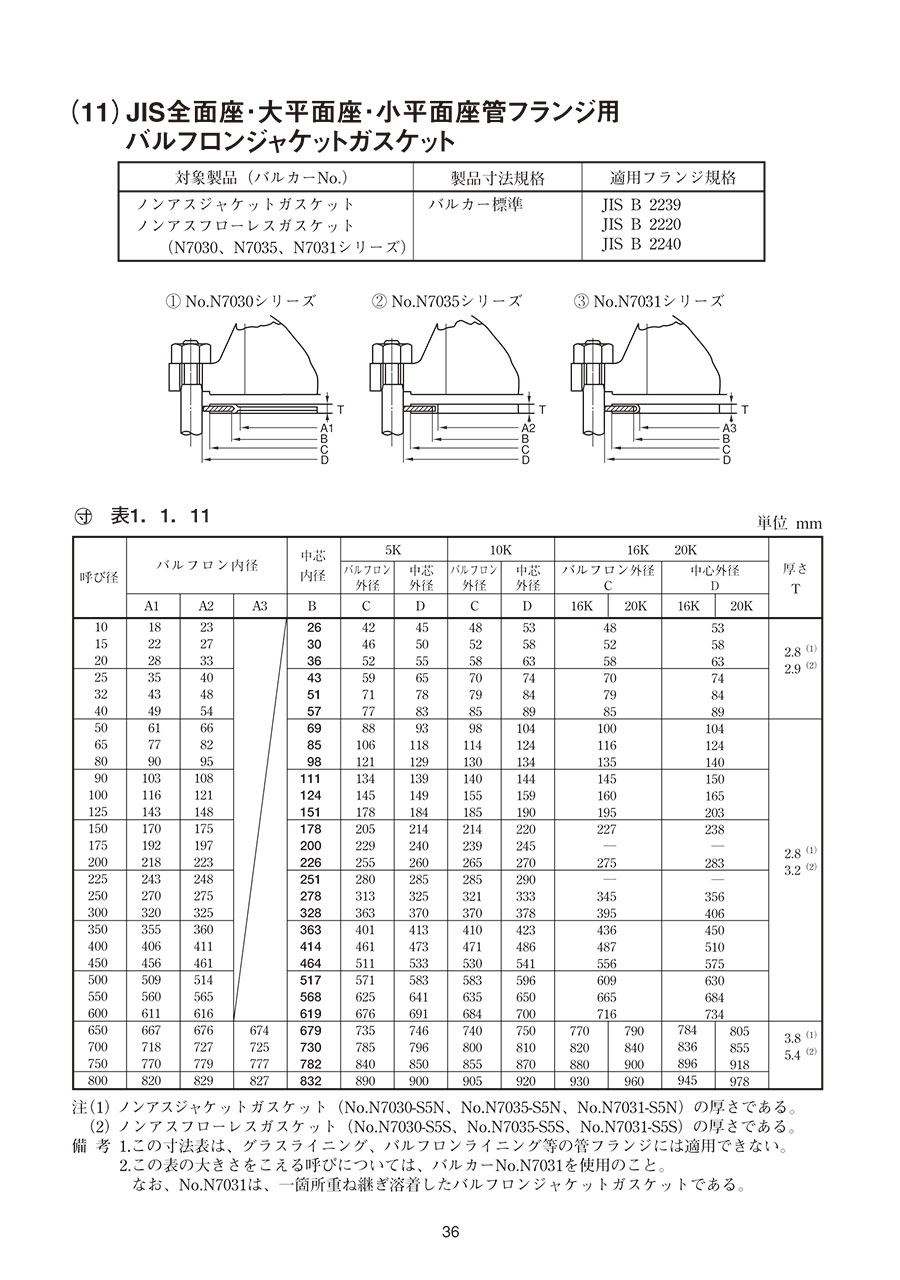

JIS全面座・大平面座・小平面座管フランジ用 バルフロンジャケットガスケットの外形図と寸法
No.N7030シリーズの外形図
（単位:mm）
| 呼び径 | バルフロン内径 | 中芯内径 | 5K | 10K | 16K 20K | 厚さT | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| バルフロン外径 | 中芯外径 | バルフロン外径 | 中芯外径 | バルフロン外径C | 中芯外径D | ||||||
| A1 | B | C | D | C | D | 16K | 20K | 16K | 20K | ||
| 15 | 22 | 30 | 46 | 50 | 52 | 58 | 52 | 58 | 2.8(1)2.9(2) | ||
| 20 | 28 | 36 | 52 | 55 | 58 | 63 | 58 | 63 | |||
| 25 | 35 | 43 | 59 | 65 | 70 | 74 | 70 | 74 | |||
| 32 | 43 | 51 | 71 | 78 | 79 | 84 | 79 | 84 | |||
| 40 | 49 | 57 | 77 | 83 | 85 | 89 | 85 | 89 | |||
| 50 | 61 | 69 | 88 | 93 | 98 | 104 | 100 | 104 | 2.8(1)3.2(2) | ||
| 65 | 77 | 85 | 106 | 118 | 114 | 124 | 116 | 124 | |||
| 80 | 90 | 98 | 121 | 129 | 130 | 134 | 135 | 140 | |||
| 100 | 116 | 124 | 145 | 149 | 155 | 159 | 160 | 165 | |||
| 125 | 143 | 151 | 178 | 184 | 185 | 190 | 195 | 203 | |||
| 150 | 170 | 178 | 205 | 214 | 214 | 220 | 227 | 238 | |||
| 175 | 192 | 200 | 229 | 240 | 239 | 245 | - | - | |||
| 200 | 218 | 226 | 255 | 260 | 265 | 270 | 275 | 283 | |||
| 225 | 243 | 251 | 280 | 285 | 285 | 290 | - | - | |||
| 250 | 270 | 278 | 313 | 325 | 321 | 333 | 345 | 356 | |||
| 300 | 320 | 328 | 363 | 370 | 370 | 378 | 395 | 406 | |||
| 350 | 355 | 363 | 401 | 413 | 410 | 423 | 436 | 450 | |||
| 400 | 406 | 414 | 461 | 473 | 471 | 486 | 487 | 510 | |||
| 450 | 456 | 464 | 511 | 533 | 530 | 541 | 556 | 575 | |||
| 500 | 509 | 517 | 571 | 583 | 583 | 596 | 609 | 630 | |||
| 550 | 560 | 568 | 625 | 641 | 635 | 650 | 665 | 684 | |||
| 600 | 611 | 619 | 676 | 691 | 684 | 700 | 716 | 734 | |||
注（1）ノンアスジャケットガスケット（No.N7030-S5N、 No.N7035-S5N 、 No.N7031-S5N ）の厚さである。
注（2）ノンアスフローレスガスケット（No.N7030-S5S、 No.N7035-S5S、 No.N7031-S5S）の厚さである。
備考1.この寸法表はグラスライニング、バルフロンライニング等の管フランジには適用できない。
備考2.この表の大きさをこえる呼びについては、バルカーNo.N7031を使用のこと。なお、No.N7031は一箇所を重ね継ぎ溶着したバルフロンジャケットガスケットである。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
757円 ( 833円 ) | 6日目 |
894円 ( 983円 ) | 在庫品1日目当日出荷可能 |
865円 ( 952円 ) | 在庫品1日目当日出荷可能 |
1,051円 ( 1,156円 ) | 6日目 |
1,269円 ( 1,396円 ) | 在庫品1日目当日出荷可能 |
1,483円 ( 1,631円 ) | 6日目 |
1,717円 ( 1,889円 ) | 6日目 |
1,638円 ( 1,802円 ) | 6日目 |
2,204円 ( 2,424円 ) | 6日目 |
2,504円 ( 2,754円 ) | 6日目 |
2,888円 ( 3,177円 ) | 6日目 |
3,206円 ( 3,527円 ) | 6日目 |
3,692円 ( 4,061円 ) | 6日目 |
4,430円 ( 4,873円 ) | 6日目 |
6,280円 ( 6,908円 ) | 6日目 |
6,910円 ( 7,601円 ) | 11日目 |
8,108円 ( 8,919円 ) | 6日目 |
10,092円 ( 11,101円 ) | 6日目 |
12,707円 ( 13,978円 ) | 6日目 |
13,250円 ( 14,575円 ) | 6日目 |
15,022円 ( 16,524円 ) | 6日目 |
18,338円 ( 20,172円 ) | 6日目 |
639円 ( 703円 ) | 6日目 |
656円 ( 722円 ) | 6日目 |
744円 ( 818円 ) | 6日目 |
918円 ( 1,010円 ) | 6日目 |
958円 ( 1,054円 ) | 6日目 |
1,111円 ( 1,222円 ) | 6日目 |
1,279円 ( 1,407円 ) | 6日目 |
1,626円 ( 1,789円 ) | 6日目 |
1,945円 ( 2,140円 ) | 6日目 |
2,349円 ( 2,584円 ) | 6日目 |
2,664円 ( 2,930円 ) | 6日目 |
2,924円 ( 3,216円 ) | 6日目 |
3,386円 ( 3,725円 ) | 6日目 |
4,507円 ( 4,958円 ) | 6日目 |
5,980円 ( 6,578円 ) | 6日目 |
7,140円 ( 7,854円 ) | 6日目 |
12,863円 ( 14,149円 ) | 6日目 |
16,138円 ( 17,752円 ) | 6日目 |
19,523円 ( 21,475円 ) | 6日目 |
23,507円 ( 25,858円 ) | 6日目 |
25,407円 ( 27,948円 ) | 6日目 |
26,626円 ( 29,289円 ) | 6日目 |
詳細情報
基本情報
ノンアスベストジョイントシート等の弾力性のある中芯材をPTFEで被覆したガスケット。
【特長】
・一般に使用される形状。
・バルカーNO. N7030（N）、N7030（S）。
・JIS5K RF用の標準サイズ設定。
・Nタイプ: ノンアスジョイントシートなどの弾力性のある中芯材を、断面V字形のPTFEで被覆。
・Sタイプ: ジョイントシートの両面にフェルトシートを張り付けた中芯を用いPTFEジャケットのフローを抑制。
【用途】
・適用流体 水、海水、熱水、水蒸気、原油、アルコール、動植物油、熱媒油、一般溶剤、酸素など。
・弱酸・弱アルカリ、強酸・強アルカリ、空気、窒素ガス、不活性ガス、排ガス、可燃性ガス、毒性ガスなど。
