JISねじ込み式可鍛鋳製管F形ユニオン用 リングガスケット
- 通常単価(税別)
- 36円～1,572円
- 税込単価
- 40円～1,729円
ノンアスベスト、PTFEジョイントシートガスケット（ユニオンパッキン）。【特長】・非石綿繊維と耐熱・耐...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

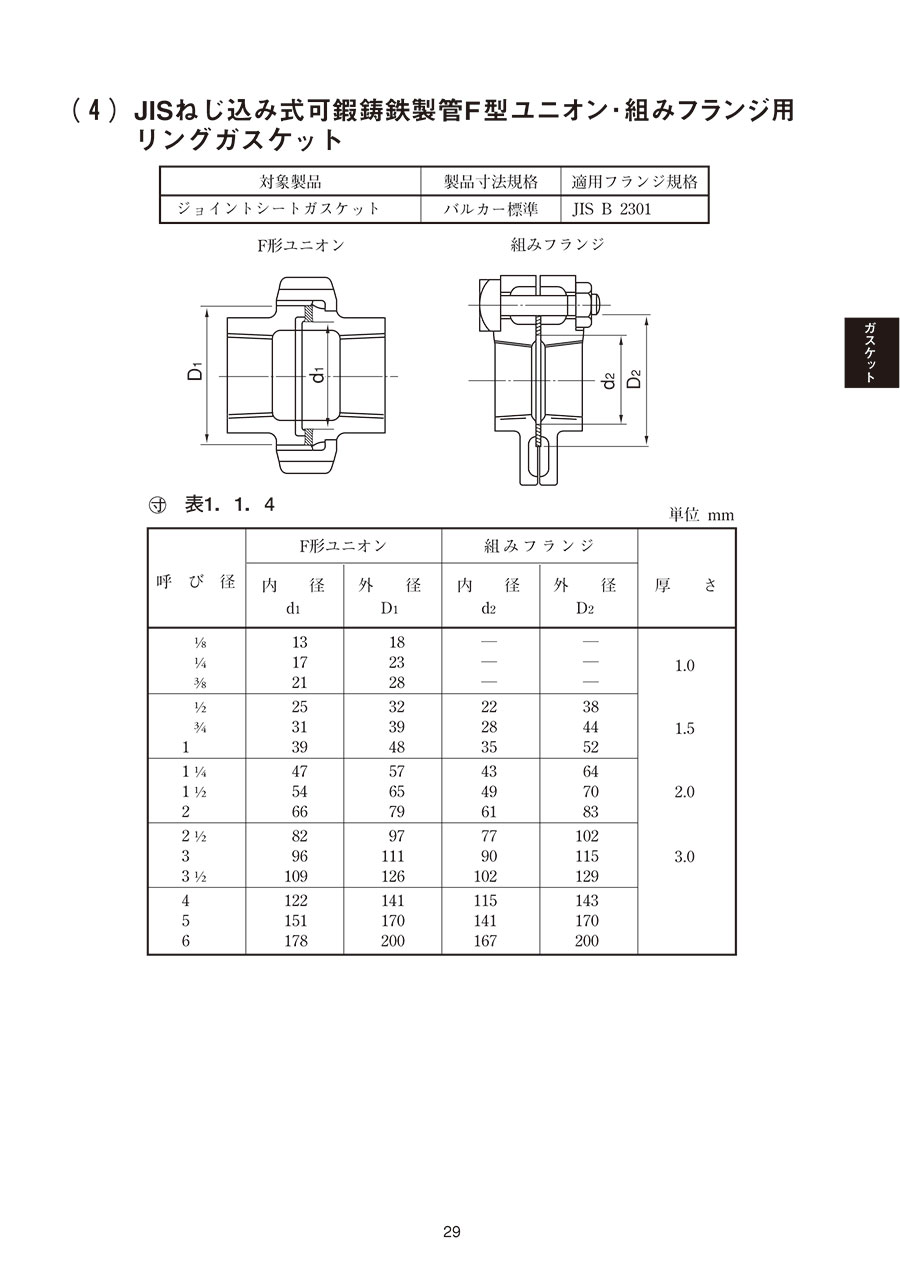

外形図
F形ユニオンの外形図
組みフランジの外形図
製品仕様
| 対象製品 | 製品寸法規格 | 適用フランジ規格 |
|---|---|---|
| ジョイントシートガスケット | バルカー標準 | JIS B 2301 |
規格表
| 呼び径 | F形ユニオン | 組みフランジ | 厚さ | ||
|---|---|---|---|---|---|
| 内径 d1 | 外径 D1 | 内径 d2 | 外径 D2 | ||
| 1/8 1/4 3/8 | 13 17 21 | 18 23 28 | - - - | - - - | 1.0 |
| 1/2 3/4 1 | 25 31 39 | 32 39 48 | 22 28 35 | 38 44 52 | 1.5 |
| 1 1/4 1 1/2 2 | 47 54 66 | 57 65 79 | 43 49 61 | 64 70 83 | 2.0 |
| 2 1/2 3 3 1/2 | 82 96 109 | 97 111 126 | 77 90 102 | 102 115 129 | 3.0 |
| 4 | 122 | 141 | 115 | 143 | |
（単位：mm）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
49円 ( 54円 ) | 在庫品1日目当日出荷可能 |
52円 ( 57円 ) | 在庫品1日目当日出荷可能 |
72円 ( 79円 ) | 在庫品1日目当日出荷可能 |
67円 ( 74円 ) | 在庫品1日目当日出荷可能 |
135円 ( 149円 ) | 在庫品1日目当日出荷可能 |
216円 ( 238円 ) | 在庫品1日目当日出荷可能 |
235円 ( 259円 ) | 在庫品1日目当日出荷可能 |
325円 ( 358円 ) | 在庫品1日目当日出荷可能 |
459円 ( 505円 ) | 在庫品1日目当日出荷可能 |
675円 ( 743円 ) | 6日目 |
668円 ( 735円 ) | 6日目 |
1,185円 ( 1,304円 ) | 6日目 |
36円 ( 40円 ) | 6日目 |
36円 ( 40円 ) | 6日目 |
50円 ( 55円 ) | 在庫品1日目当日出荷可能 |
66円 ( 73円 ) | 在庫品1日目当日出荷可能 |
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
192円 ( 211円 ) | 在庫品1日目当日出荷可能 |
219円 ( 241円 ) | 在庫品1日目当日出荷可能 |
264円 ( 290円 ) | 在庫品1日目当日出荷可能 |
364円 ( 400円 ) | 在庫品1日目当日出荷可能 |
612円 ( 673円 ) | 在庫品1日目当日出荷可能 |
694円 ( 763円 ) | 6日目 |
813円 ( 894円 ) | 6日目 |
356円 ( 392円 ) | 6日目 |
639円 ( 703円 ) | 在庫品1日目当日出荷可能 |
583円 ( 641円 ) | 在庫品1日目当日出荷可能 |
552円 ( 607円 ) | 在庫品1日目当日出荷可能 |
596円 ( 656円 ) | 在庫品1日目当日出荷可能 |
417円 ( 459円 ) | 在庫品1日目当日出荷可能 |
570円 ( 627円 ) | 在庫品1日目当日出荷可能 |
626円 ( 689円 ) | 在庫品1日目当日出荷可能 |
708円 ( 779円 ) | 在庫品1日目当日出荷可能 |
984円 ( 1,082円 ) | 6日目 |
1,345円 ( 1,480円 ) | 6日目 |
1,572円 ( 1,729円 ) | 6日目 |
詳細情報
基本情報
ノンアスベスト、PTFEジョイントシートガスケット（ユニオンパッキン）。
【特長】
・非石綿繊維と耐熱・耐油性ゴムバインダーを混和
・バルカーNO. 6500、6502、7010
【用途】
・F型ユニオン用のサイズ設定
・流体、温度、圧力により、製品選定が必要
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
