プッシュワンEシリーズ ユニオンコネクタ
- 通常単価(税別)
- 318円～968円
- 税込単価
- 350円～1,065円
通常出荷日：在庫品1日目～3日目一部当日出荷可能
【特長】・チューブはプッシュワン接続です・チューブの接続には、冶具・工具は不要です・無電解ニッケルめっ...
詳細を確認
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
使用流体・使用温度範囲
| 使用流体 | 使用温度範囲 |
|---|---|
| 空気 | -20℃～+80℃ |
| 水 | 0℃～+40℃ |

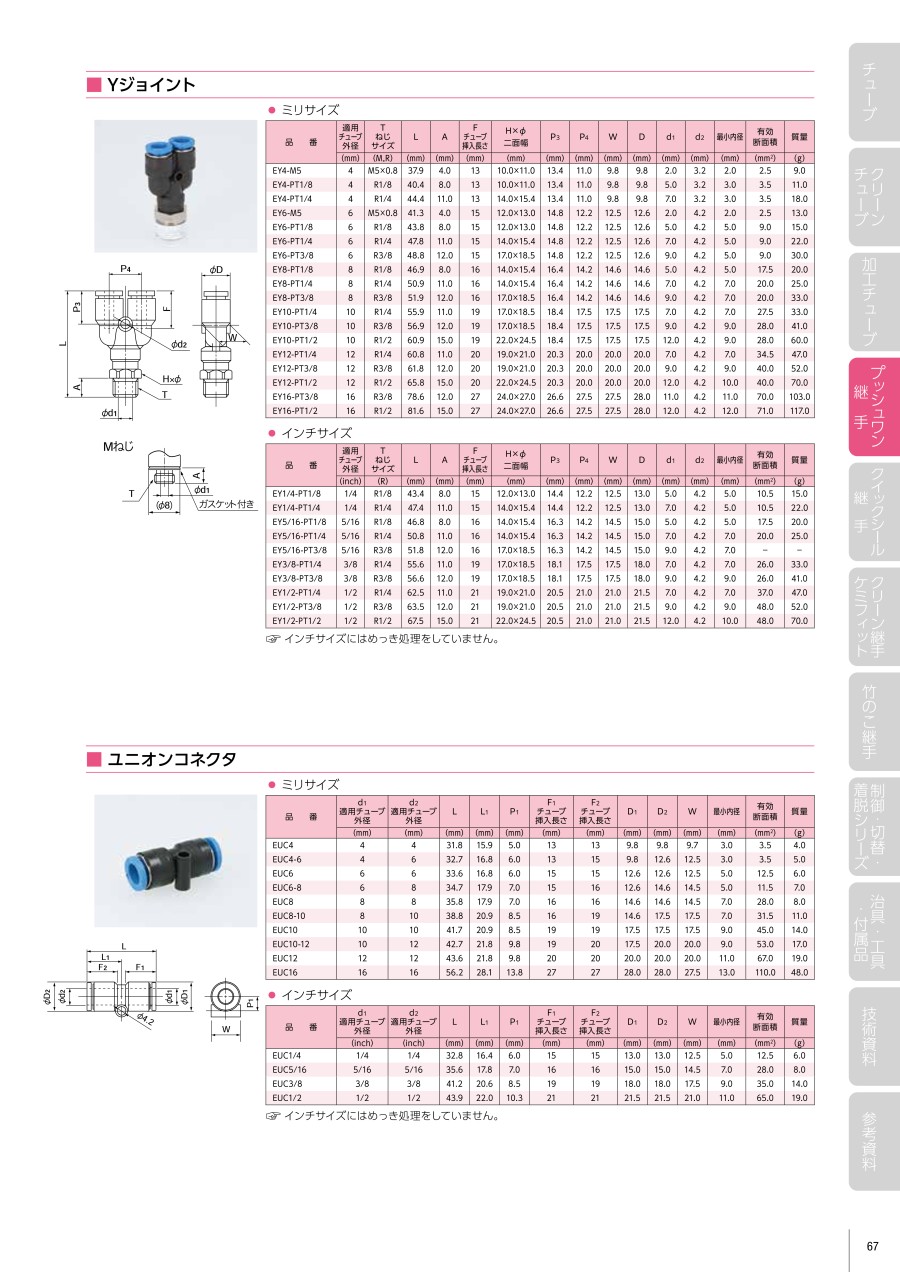

規格表
ミリサイズ
インチサイズ
インチサイズにはめっき処理をしていません。
選定サポート情報
性能・試験情報
圧力条件
最高使用圧力：1.0MPa
負圧性能：-99.975kPa
注意・禁止事項
使用上の注意事項
- チューブの使用条件と継手の使用条件が異なる場合、同項目を両方が満足する範囲内でご使用ください。
- 水流体で使用する場合は、施工上の不具合などによるにじみ漏れなどで、機器や設備などに影響がないことを確認して配管をしてください。
- 水で使用する場合は、凍結しないようにご注意ください。
- 継手のチューブ挿入口での急な曲げ配管は避けてください。使用チューブ径の2倍の直線部分を設けてください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
605円 ( 666円 ) | 在庫品1日目当日出荷可能 |
318円 ( 350円 ) | 在庫品1日目当日出荷可能 |
465円 ( 512円 ) | 3日目 |
452円 ( 497円 ) | 在庫品1日目当日出荷可能 |
580円 ( 638円 ) | 在庫品1日目当日出荷可能 |
439円 ( 483円 ) | 在庫品1日目当日出荷可能 |
503円 ( 553円 ) | 在庫品1日目当日出荷可能 |
468円 ( 515円 ) | 在庫品1日目当日出荷可能 |
598円 ( 658円 ) | 在庫品1日目当日出荷可能 |
619円 ( 681円 ) | 在庫品1日目当日出荷可能 |
598円 ( 658円 ) | 在庫品1日目当日出荷可能 |
678円 ( 746円 ) | 在庫品1日目当日出荷可能 |
968円 ( 1,065円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・チューブはプッシュワン接続です
・チューブの接続には、冶具・工具は不要です
・無電解ニッケルめっき処理を施しています
・表面状態の劣化が少なく、流体への銅イオンの溶出も防止します
・難燃性樹脂（UL94規格V-0相当）採用
・材料に難燃性PBT樹脂採用しています
・UL94規格V-0相当で、自己消火性に優れています
・スパッタが飛散する環境下で使用できます
・Rねじ部にシール加工
・シールテープを巻く必要がありません
商品担当おすすめ
プッシュワンEシリーズ ユニオンコネクタのレビュー
生産設備付帯部品として
5
5.02019/10/16
生産ライン仕上げ工程にて製品の除塵、切粉の除去に使用するエアーコンプレッサーに付帯の配管継手としてレイアウトや接続形態に...もっと読む
0人が参考にしています。
エアー配管用に使用
5
5.02019/06/24
エアーホースの中継用に使用しており、ワンタッチ式なので工具不要で簡単に交換できます。
0人が参考にしています。
放電加工機の修理
5
5.02019/04/08
いつも短納期で納めていただき感謝してます。
今回は放電加工機の油配管の修理に購入しましたが、問題なく使用しております。
0人が参考にしています。
