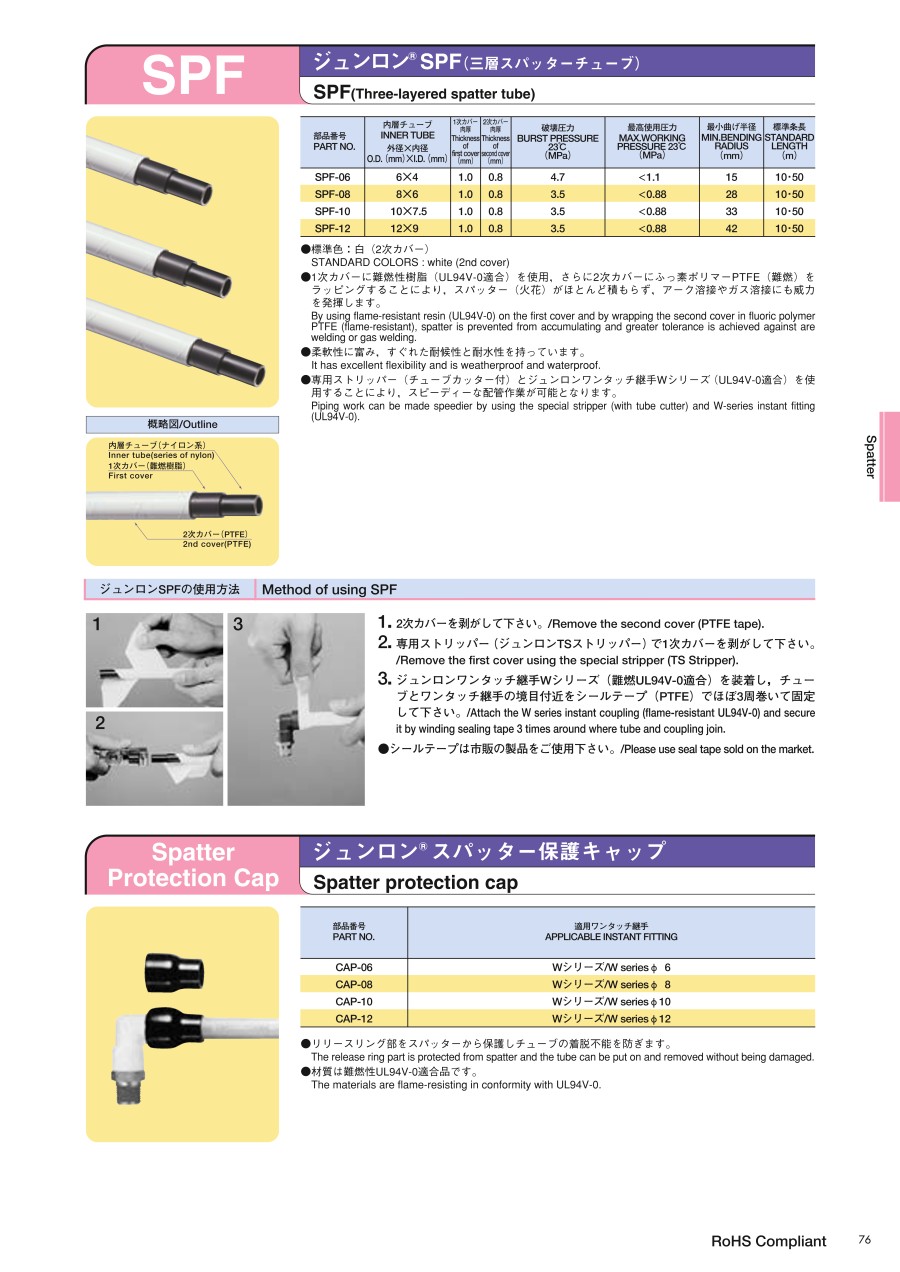

ジュンロンスパッターチューブ（スポット溶接機器用チューブ） SPF（三層スパッターチューブ）

製品仕様

• 標準色：白（2次カバー）
• 1次カバーに難燃性樹脂（UL94V-0適合）を使用、さらに2次カバーにふっ素ポリマーPTFE（難燃）をラッピングすることにより、スパッター（火花）がほとんど積もらず、アーク溶接やガス溶接にも威力を発揮します。

概略図

製品仕様

※1  規格表記載の最高使用圧力は、空気・23℃における圧力です。
 流体・温度によって変化しますので、下記の「温度別最高使用圧力の計算方法」を参照し、空気：温度別破壊圧力の1/4以下、水：温度別破壊圧力の1/6以下の圧力でご使用下さい。

規格表

使用例

使用方法

1. 2次カバーを剥がして下さい。

2. 専用ストリッパー（ジュンロンTSストリッパー）で1次カバーを剥がして下さい。

3. ジュンロンワンタッチ継手Wシリーズ（難燃UL94V-0適合）を装着し、チューブとワンタッチ継手の境目付近をシールテープ（PTFE）でほぼ3周巻いて固定して下さい。

• シールテープは市販の製品をご使用下さい。





商品特長詳細

ジュンロン^®スパッターチューブの温度別最高使用圧力の計算方法

ジュンロンチューブの温度別破壊圧力補正係数グラフ

［ある温度での破壊圧力］＝［23℃における破壊圧力（表参照）］×［グラフ補正係数］

• 使用圧力は空気：温度別破壊圧力の1/4以下、水：温度別破壊圧力の1/6以下の圧力でご使用下さい。
