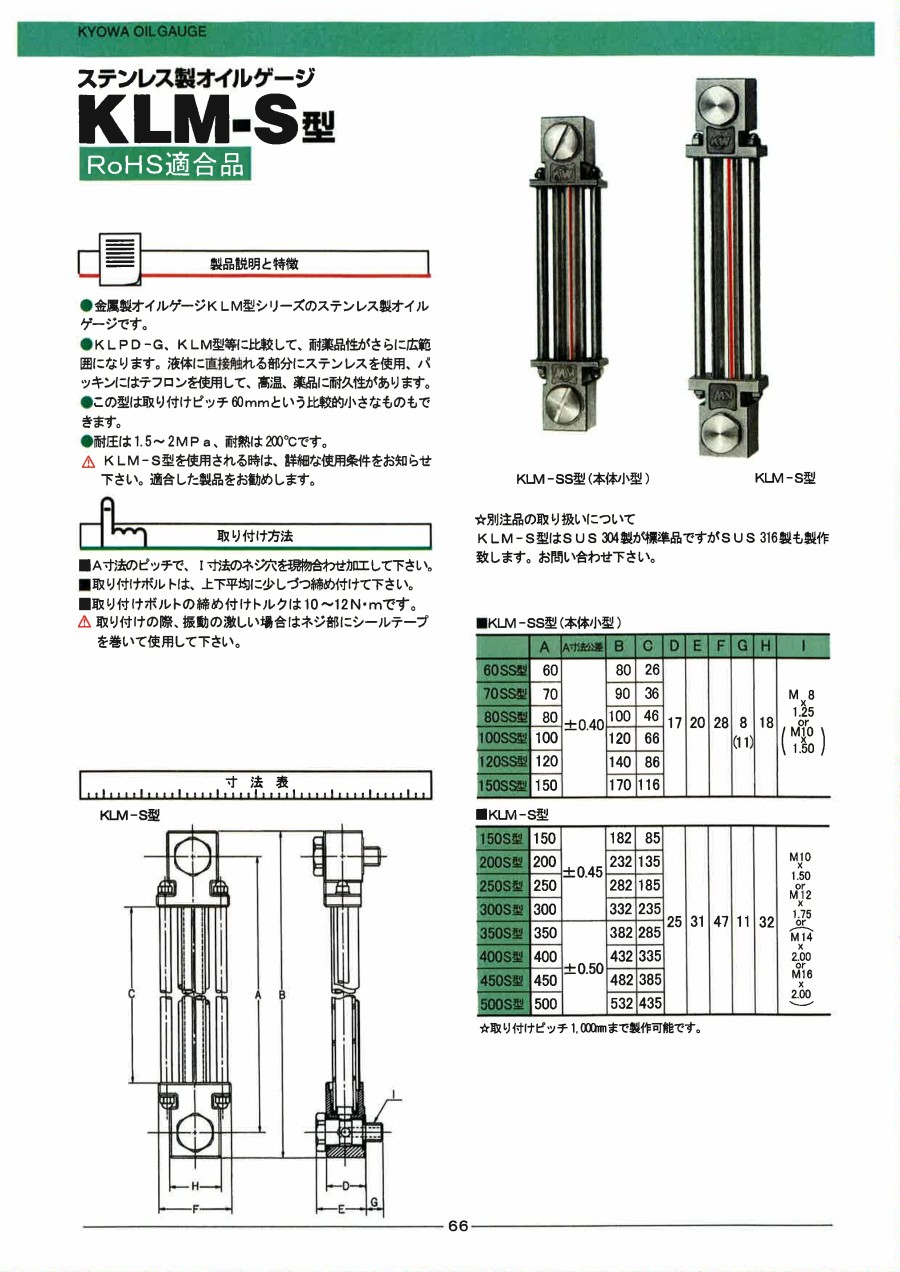

<h3 class="m-h3--wysiwyg">外形図</h3><p>KLM-S型</p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="金属製オイルゲージ 長型ステンレス製 KLM-S型 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004954456/221004954456_001_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><p>KLM-SS型（本体小型）</p><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="金属製オイルゲージ 長型ステンレス製 KLM-S型 規格表1" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004954456/221004954456_002_20230801115854.jpg" /></div></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><p>KLM-S型</p><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="金属製オイルゲージ 長型ステンレス製 KLM-S型 規格表2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004954456/221004954456_003_20230801115854.jpg" /></div></div></div></div></div><h3 class="m-h3--wysiwyg">使用例</h3><p>取り付け方法</p><ul class="m-list"><li>A寸法のピッチで、I寸法のネジ穴を現物合わせ加工して下さい。</li><li>取り付けボルトは、上下平均に少しづつ締め付けて下さい。</li><li>取り付けボルトの締め付けトルクは10～12N・mです。</li><li>取り付けの際、振動の激しい場合はネジ部にシールテープを巻いて使用して下さい。</li></ul>
