丸型オイルゲージ 一般用給油口付

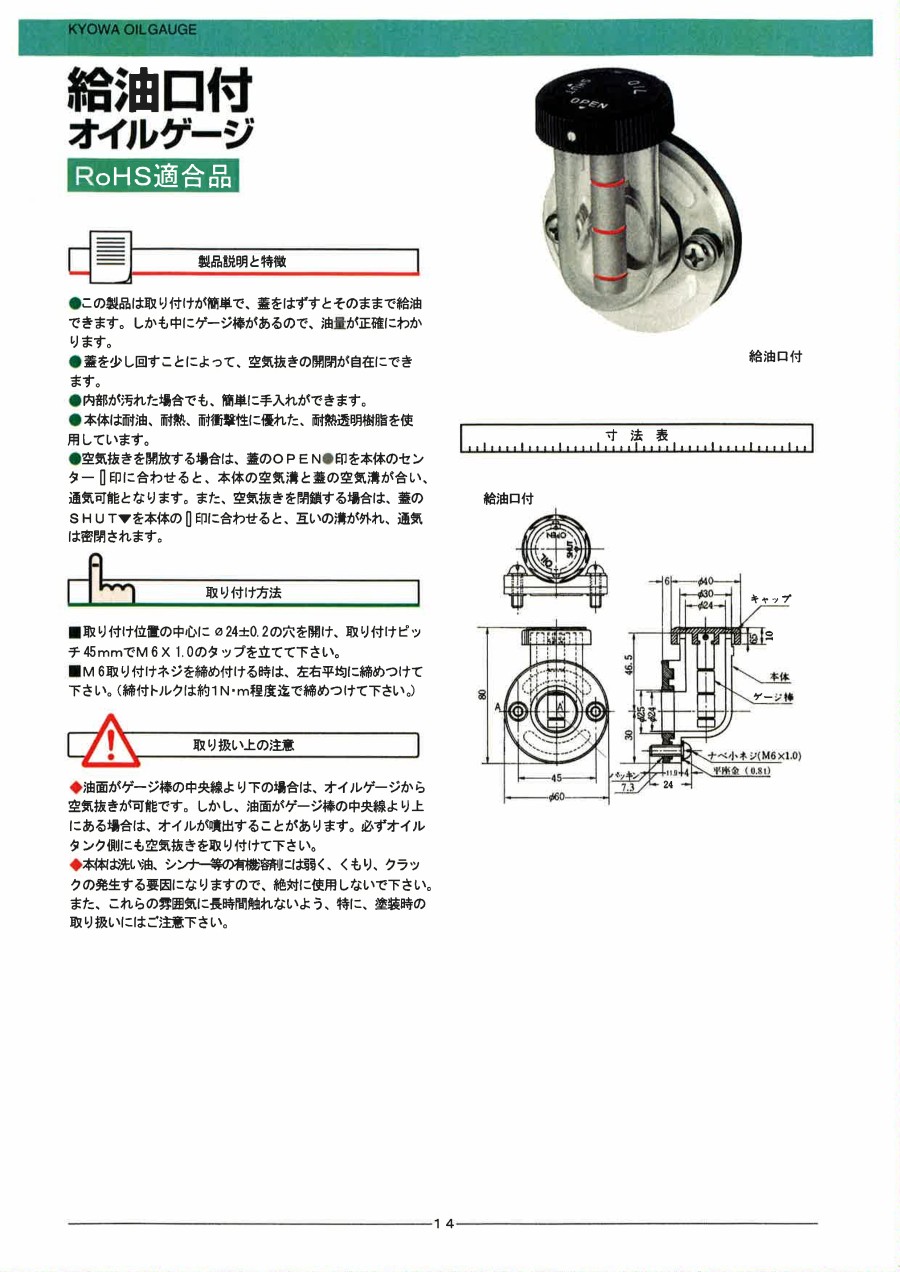

外形図

製品仕様

• 蓋を少し回すことによって、空気抜きの開閉が自在にできます。
• 内部が汚れた場合でも、簡単に手入れができます。
• 空気抜きを開放する場合は、蓋のOPEN●印を本体のセンター印に合わせると、本体の空気溝と蓋の空気溝が合い、通気可能となります。また、空気抜きを閉鎖する場合は、蓋のSHUT▼を本体のセンター印に合わせると、互いの溝が外れ、通気は密閉されます。

使用例

取り付け方法

• 取り付け位置の中心にφ24±0.2の穴を開け、取り付けピッチ45mmでM6×1.0のタップを立てて下さい。
• M6取り付けネジを締め付ける時は、左右平均に締めつけて下さい。（締付トルクは約1N・m程度迄で締めつけて下さい。）

注意・禁止事項

注意・禁止事項

• 油面がゲージ棒の中央線より下の場合は、オイルゲージから空気抜きが可能です。しかし、油面がゲージ棒の中央線より上にある場合は、オイルが噴出することがあります。必ずオイルタンク側にも空気抜きを取り付けて下さい。
• 本体は洗い油、シンナー等の有機溶剤には弱く、くもり、クラックの発生する要因になりますので、絶対に使用しないで下さい。また、これらの雰囲気に長時間触れないよう、特に、塗装時の取り扱いにはご注意下さい。
