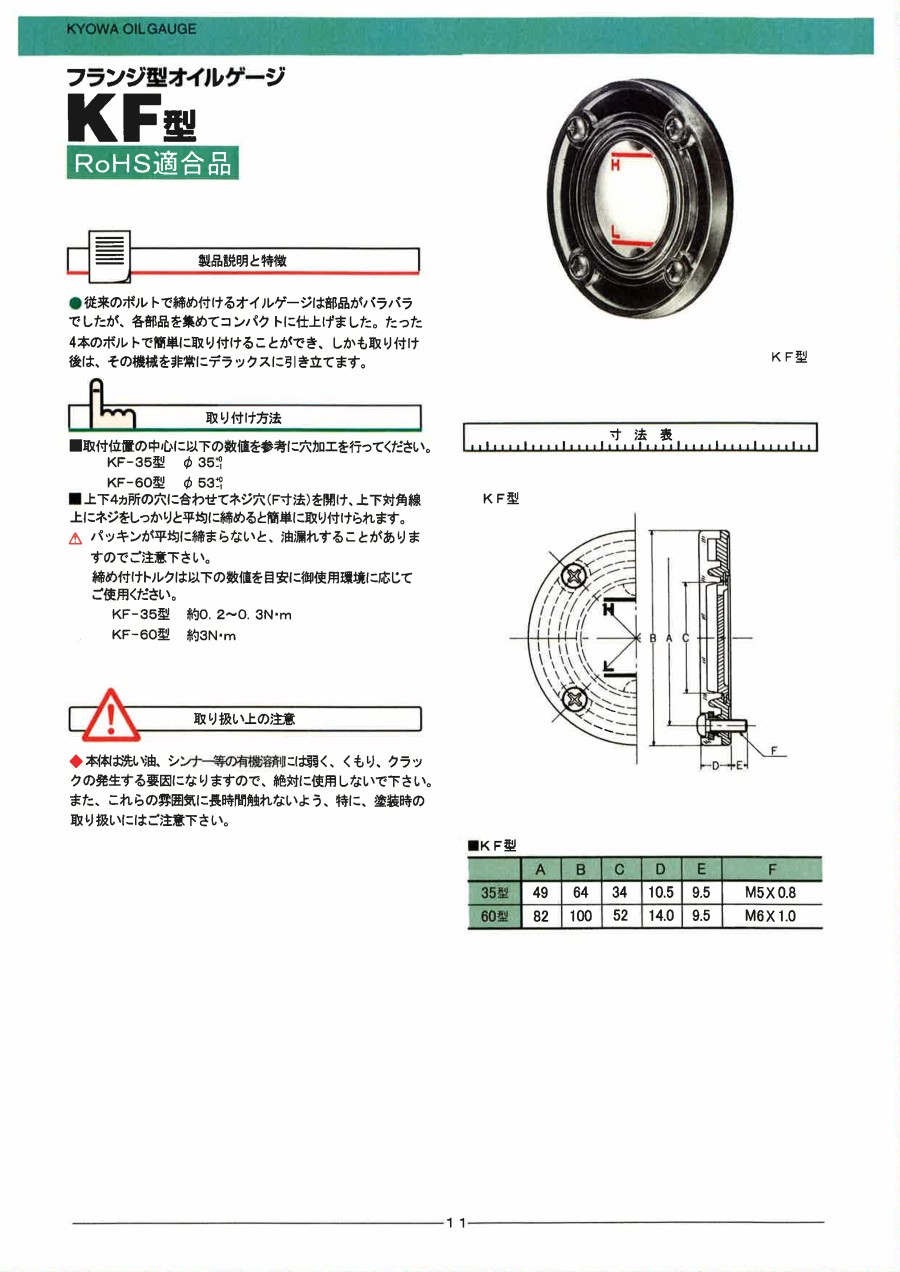

丸型オイルゲージ 一般用 KF型（フランジ型）

外形図

規格表

使用例

取り付け方法

• 取付位置の中心に以下の数値を参考に穴加工を行ってください。
  KF-35型 φ35（-1～+0）
  KF-60型 φ53（-1～+0）
• 上下4ヵ所の穴に合わせてネジ穴（F寸法）を開け、上下対角線上にネジをしっかりと平均に締めると簡単に取り付けられます。
• パッキンが平均に締まらないと、油漏れすることがありますのでご注意下さい。
  締め付けトルクは以下の数値を目安に御使用環境に応じてご使用ください。
  KF-35型 約0.2～0.3N・m
  KF-60型 約3N・m

注意・禁止事項

注意・禁止事項

• 本体は洗い油、シンナー等の有機溶剤には弱く、くもり、クラックの発生する要因になりますので、絶対に使用しないで下さい。また、これらの雰囲気に長時間触れないよう、特に、塗装時の取り扱いにはご注意下さい。
