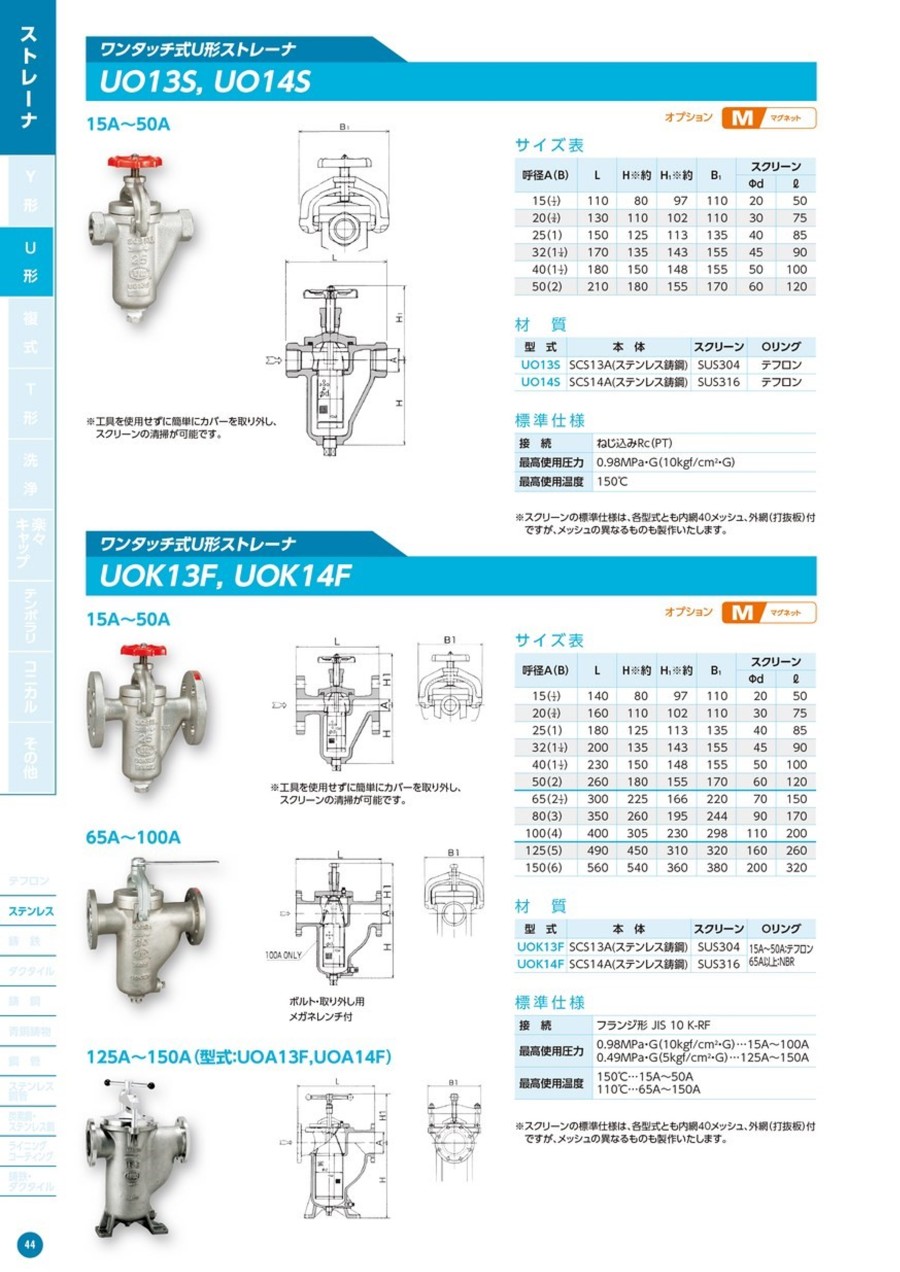

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ワンタッチ式U形ストレーナ UOS/UO13S/UO14S 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004952599/221004952599_001_20230801115854.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">材質</h4></div><div class="m-cols__1of2"><h4 class="m-h4--wysiwyg">製品仕様</h4></div></div></div><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><table class="m-table" summary="ワンタッチ式U形ストレーナ UOS/UO13S/UO14S 材質"><colgroup><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /></colgroup><thead><tr><th colspan="2" style="text-align: center;">型式</th><th colspan="3" style="text-align: center;">本体</th><th colspan="3" style="text-align: center;">スクリーン</th><th colspan="2" style="text-align: center;">0リング</th></tr></thead><tbody><tr><td colspan="2" style="text-align: center;">UO13S</td><td colspan="3" style="text-align: center;">SCS13A（ステンレス鋳鋼）</td><td colspan="3" style="text-align: center;">SUS304（ステンレス）</td><td colspan="2" style="text-align: center;">ふっ素樹脂</td></tr><tr><td colspan="2" style="text-align: center;">UO14S</td><td colspan="3" style="text-align: center;">SCS14A（ステンレス鋳鋼）</td><td colspan="3" style="text-align: center;">SUS316（ステンレス）</td><td colspan="2" style="text-align: center;">ふっ素樹脂</td></tr></tbody></table></div><div class="m-cols__1of2"><table class="m-table" summary="ワンタッチ式U形ストレーナ UOS/UO13S/UO14S 標準仕様"><colgroup><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /><col width="14.3%" /></colgroup><thead><tr><th colspan="2" style="text-align: center;">接続</th><td colspan="5" style="text-align: center;">ねじ込みRc（PT）</td></tr><tr><th colspan="2" style="text-align: center;">最高使用圧力</th><td colspan="5" style="text-align: center;">0.98MPa・G（10kgf/cm<sup>2</sup>・G）</td></tr><tr><th colspan="2" style="text-align: center;">最高使用温度</th><td colspan="5" style="text-align: center;">150℃</td></tr></thead></table></div></div></div><h3 class="m-h3--wysiwyg">規格表</h3><table class="m-table" summary="ワンタッチ式U形ストレーナ UOS/UO13S/UO14S 規格表"><colgroup><col width="12.5%" /><col width="12.5%" /><col width="12.5%" /><col width="12.5%" /><col width="12.5%" /><col width="12.5%" /><col width="12.5%" /><col width="12.5%" /></colgroup><thead><tr><th colspan="2" rowspan="2" style="text-align: center;">呼径A（B）</th><th rowspan="2" style="text-align: center;">L</th><th rowspan="2" style="text-align: center;">H（約）</th><th rowspan="2" style="text-align: center;">H<sub>1</sub>（約）</th><th rowspan="2" style="text-align: center;">B<sub>1</sub></th><th colspan="2" style="text-align: center;">スクリーン</th></tr><tr><th style="text-align: center;">&phi;d</th><th style="text-align: center;">ℓ</th></tr></thead><tbody><tr><td colspan="2" style="text-align: center;">15（1/2）</td><td style="text-align: center;">110</td><td style="text-align: center;">80</td><td style="text-align: center;">97</td><td style="text-align: center;">110</td><td style="text-align: center;">20</td><td style="text-align: center;">50</td></tr><tr><td colspan="2" style="text-align: center;">20（3/4）</td><td style="text-align: center;">130</td><td style="text-align: center;">110</td><td style="text-align: center;">102</td><td style="text-align: center;">110</td><td style="text-align: center;">30</td><td style="text-align: center;">75</td></tr><tr><td colspan="2" style="text-align: center;">25（1）</td><td style="text-align: center;">150</td><td style="text-align: center;">125</td><td style="text-align: center;">113</td><td style="text-align: center;">135</td><td style="text-align: center;">40</td><td style="text-align: center;">85</td></tr><tr><td colspan="2" style="text-align: center;">32（1&nbsp;1/4）</td><td style="text-align: center;">170</td><td style="text-align: center;">135</td><td style="text-align: center;">143</td><td style="text-align: center;">155</td><td style="text-align: center;">45</td><td style="text-align: center;">90</td></tr><tr><td colspan="2" style="text-align: center;">40（1&nbsp;1/2）</td><td style="text-align: center;">180</td><td style="text-align: center;">150</td><td style="text-align: center;">148</td><td style="text-align: center;">155</td><td style="text-align: center;">50</td><td style="text-align: center;">100</td></tr><tr><td colspan="2" style="text-align: center;">50（2）</td><td style="text-align: center;">210</td><td style="text-align: center;">180</td><td style="text-align: center;">155</td><td style="text-align: center;">170</td><td style="text-align: center;">60</td><td style="text-align: center;">120</td></tr></tbody></table><h3 class="m-h3--wysiwyg">選定サポート情報</h3><h4 class="m-h4--wysiwyg">スクリーン（濾過金鋼）</h4><p>ストレーナのスクリーンは、ストレーナの型式および呼径により、次のいずれかを標準仕様としています。</p>&nbsp;<ul class="m-list"><li>YKDS（8A～50A）<br />0.8&times;P1.8のステンレス打抜板一重構造です。</li></ul><h4 class="m-h4--wysiwyg">メッシュ</h4><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2">スクリーンのメッシュとは、平織の場合25.4mm（1インチ）間の網目の数を表します。<br />右図は5メッシュを表します。</div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ワンタッチ式U形ストレーナ UOS/UO13S/UO14S 選定サポート情報01" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004952599/221004952599_002_20230801115854.jpg" /></div></div></div></div></div><h4 class="m-h4--wysiwyg">選定サポート情報</h4><p>スクリーンメッシュは細かければ良いと言うものではなく、細かいほどメンテの回数が増加し、スクリーンの線径も細かくなるため破損のリスクが高くなります。</p><h4 class="m-h4--wysiwyg">金網のメッシュ、線径、空間率表（材質：SUS304）</h4><p>メッシュが同じでも、金網の線径により目の開き、空間率が変わります。<br />次表は、主なメッシュに対する平織又は綾織の線径と空間率を表します。</p><table class="m-table" summary="ワンタッチ式U形ストレーナ UOS/UO13S/UO14S 空間率表"><colgroup><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /><col width="10.0%" /></colgroup><thead><tr><th colspan="2" rowspan="2" style="text-align: center;">MESH</th><th colspan="2" rowspan="2" style="text-align: center;">線番<br />SWG</th><th colspan="2" rowspan="2" style="text-align: center;">線径（b）<br />m/m&phi;</th><th colspan="2" rowspan="2" style="text-align: center;">目の開き（a）<br />m/m</th><th colspan="2" rowspan="2" style="text-align: center;">空間率</th></tr><tr></tr></thead><tbody><tr><td colspan="2" style="text-align: center;">5</td><td colspan="2" style="text-align: center;">20</td><td colspan="2" style="text-align: center;">0.90</td><td colspan="2" style="text-align: center;">4.18</td><td colspan="2" style="text-align: center;">67.7</td></tr><tr><td colspan="2" style="text-align: center;">10</td><td colspan="2" style="text-align: center;">22</td><td colspan="2" style="text-align: center;">0.70</td><td colspan="2" style="text-align: center;">1.84</td><td colspan="2" style="text-align: center;">52.4</td></tr><tr><td colspan="2" style="text-align: center;">20</td><td colspan="2" style="text-align: center;">28B</td><td colspan="2" style="text-align: center;">0.35</td><td colspan="2" style="text-align: center;">0.92</td><td colspan="2" style="text-align: center;">52.5</td></tr><tr><td colspan="2" style="text-align: center;">30</td><td colspan="2" style="text-align: center;">32</td><td colspan="2" style="text-align: center;">0.27</td><td colspan="2" style="text-align: center;">0.577</td><td colspan="2" style="text-align: center;">46.5</td></tr><tr><td colspan="2" style="text-align: center;">40</td><td colspan="2" style="text-align: center;">36</td><td colspan="2" style="text-align: center;">0.19</td><td colspan="2" style="text-align: center;">0.445</td><td colspan="2" style="text-align: center;">49.1</td></tr><tr><td colspan="2" style="text-align: center;">50</td><td colspan="2" style="text-align: center;">37</td><td colspan="2" style="text-align: center;">0.17</td><td colspan="2" style="text-align: center;">0.338</td><td colspan="2" style="text-align: center;">44.2</td></tr><tr><td colspan="2" style="text-align: center;">60</td><td colspan="2" style="text-align: center;">38</td><td colspan="2" style="text-align: center;">0.15</td><td colspan="2" style="text-align: center;">0.273</td><td colspan="2" style="text-align: center;">41.7</td></tr><tr><td colspan="2" style="text-align: center;">80</td><td colspan="2" style="text-align: center;">40</td><td colspan="2" style="text-align: center;">0.12</td><td colspan="2" style="text-align: center;">0.198</td><td colspan="2" style="text-align: center;">38.7</td></tr><tr><td colspan="2" style="text-align: center;">100</td><td colspan="2" style="text-align: center;">42</td><td colspan="2" style="text-align: center;">0.10</td><td colspan="2" style="text-align: center;">0.15</td><td colspan="2" style="text-align: center;">36.5</td></tr><tr><td colspan="2" style="text-align: center;">120</td><td colspan="2" style="text-align: center;">43</td><td colspan="2" style="text-align: center;">0.09</td><td colspan="2" style="text-align: center;">0.125</td><td colspan="2" style="text-align: center;">33.8</td></tr><tr><td colspan="2" style="text-align: center;">150</td><td colspan="2" style="text-align: center;">44</td><td colspan="2" style="text-align: center;">0.08</td><td colspan="2" style="text-align: center;">0.089</td><td colspan="2" style="text-align: center;">27.8</td></tr><tr><td colspan="2" style="text-align: center;">200</td><td colspan="2" style="text-align: center;">47</td><td colspan="2" style="text-align: center;">0.05</td><td colspan="2" style="text-align: center;">0.077</td><td colspan="2" style="text-align: center;">36.8</td></tr><tr><td colspan="2" style="text-align: center;">250</td><td colspan="2" style="text-align: center;">48</td><td colspan="2" style="text-align: center;">0.04</td><td colspan="2" style="text-align: center;">0.062</td><td colspan="2" style="text-align: center;">36.8</td></tr><tr><td colspan="2" style="text-align: center;">300</td><td colspan="2" style="text-align: center;">48</td><td colspan="2" style="text-align: center;">0.04</td><td colspan="2" style="text-align: center;">0.045</td><td colspan="2" style="text-align: center;">27.8</td></tr></tbody></table><p>※120メッシュ以上はSUS316となります。</p>&nbsp;<p>金網の空間率（X）は次式から求められます。</p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ワンタッチ式U形ストレーナ UOS/UO13S/UO14S 選定サポート情報02" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004952599/221004952599_003_20230801115854.jpg" /></div></div><h4 class="m-h4--wysiwyg">外網（保護網）</h4><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2">外網には60℃千鳥打抜きステンレス板を使用しております。</div><div class="m-cols__1of2">空間率（F）は次式から求められます。D：孔径／P：ピッチ</div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ワンタッチ式U形ストレーナ UOS/UO13S/UO14S 選定サポート情報03" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004952599/221004952599_004_20230801115854.jpg" /></div></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ワンタッチ式U形ストレーナ UOS/UO13S/UO14S 選定サポート情報04" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004952599/221004952599_005_20230801115854.jpg" /></div></div></div></div></div><h4 class="m-h4--wysiwyg">スクリーンの有効濾過面積比</h4><p>ストレーナの口径断面積に対するスクリーンの有効濾過面積の倍率です。<br />尚、スクリーンの有効濾過面積の求め方は次のようになります。</p>&nbsp;<ul class="m-list"><li>打抜板のみの場合<br /><span class="u-bold">打抜板の面積&times;空間率</span></li><li>二重網の場合<br /><span class="u-bold">外網の面積&times;外網の空間率&times;内網の空間率</span></li></ul><h3 class="m-h3--wysiwyg">性能・試験情報</h3><h4 class="m-h4--wysiwyg">圧力損失図表</h4><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><span class="u-bold">U形ストレーナ（単式）</span><br />流体＝水<br />スクリーン＝40メッシュ<br /><br />※圧力損失値は、20～100メッシュの間ではさほど差はありません。<br />100メッシュで約10%程度大きくなります。</div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="ワンタッチ式U形ストレーナ UOS/UO13S/UO14S 性質性能情報・試験情報" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004952599/221004952599_006_20230801115854.jpg" /></div></div></div></div></div>
