住友重機械

アステロギヤモータギヤヘッド

カタログ

通常単価(税別): 5,165円～17,313円

税込単価: 5,682円～19,044円

通常出荷日：在庫品1日目～24日目一部当日出荷可能

【特長】ギヤヘッドは単体で平常軸の取付角寸法は60～90㎜のアステロギヤモータギヤヘッドです。

CADデータは代表型番で生成されている場合がございます。リンク先にてご希望のスペックに変更下さい。
アステロギヤモータ選定にお困りの場合はこちらのツールご使用ください：https://cyclo.shi.co.jp/apps/gear-motor/astero/

よく一緒に見られています

住友重機械

通常出荷日：在庫品1日目

よく一緒に見られています

住友重機械

通常出荷日：在庫品1日目

未確定：候補が120型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

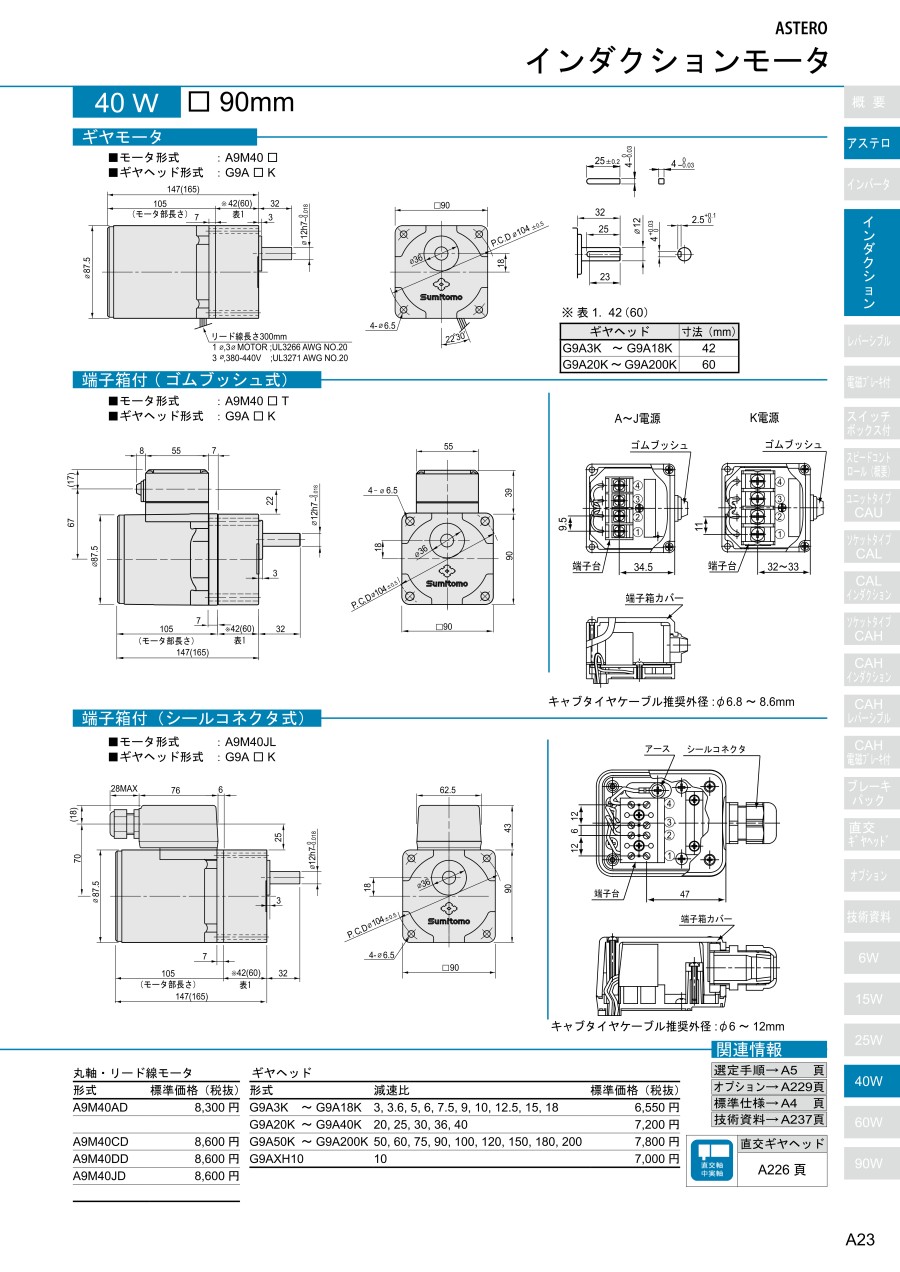

外形図

モータ形式：A9M40□／ギヤヘッド形式：G9A□K

製品仕様

※表1. 42（60）

ギヤヘッド	寸法（mm）
G9A3K～G9A18K	42
G9A20K～G9A200K	60

質量

ギヤヘッド	質量（kg）
G9A3K～G9A18K	0.73
G9A20K～G9A40K	1.03
G9A50K～G9A200K	1.13

ギヤヘッド許容トルク

G9A□K

ギヤヘッドの品名中の□は減速比を示します。
中間ギヤヘッドは25比以上のギヤヘッドと組合わせて使用するものとし、その場合の許容トルクは、9.80N・m（100kgf・cm）です。
回転方向は網掛部分はモータの回転方向と同一となり、その他の部分はモータの回転方向と逆になります。
回転速度にはモータのすべりを含んでいません。負荷の大きさにより上記数値より2～20%低い回転数になります。

型番リスト

表示件数

型番

取付角寸法

(mm)

出力

(W)

減速比

仕様

回転方向

最小発注数量

90	40	3	軸キータイプ	正	1個
90	40	3.6	軸キータイプ	正	1個
90	40	5	軸キータイプ	正	1個
90	40	6	軸キータイプ	正	1個
90	40	7.5	軸キータイプ	正	1個
90	40	9	軸キータイプ	正	1個
90	40	10	軸キータイプ	正	1個
90	40	12.5	軸キータイプ	正	1個
90	40	15	軸キータイプ	正	1個
90	40	18	軸キータイプ	正	1個
90	40	20	軸キータイプ	逆	1個
90	40	25	軸キータイプ	逆	1個
90	40	30	軸キータイプ	逆	1個
90	40	36	軸キータイプ	逆	1個
90	40	40	軸キータイプ	逆	1個
90	40	50	軸キータイプ	正	1個
90	40	60	軸キータイプ	正	1個
90	40	75	軸キータイプ	正	1個
90	40	90	軸キータイプ	正	1個
90	40	100	軸キータイプ	正	1個
90	40	120	軸キータイプ	正	1個
90	40	150	軸キータイプ	正	1個
90	40	180	軸キータイプ	正	1個
90	40	200	軸キータイプ	正	1個
90	60 ～ 90	3	軸キータイプ	正	1個
90	60 ～ 90	3.6	軸キータイプ	正	1個
90	60 ～ 90	5	軸キータイプ	正	1個
90	60 ～ 90	6	軸キータイプ	正	1個
90	60 ～ 90	7.5	軸キータイプ	正	1個
90	60 ～ 90	9	軸キータイプ	正	1個
90	60 ～ 90	10	軸キータイプ	正	1個
90	60 ～ 90	12.5	軸キータイプ	逆	1個
90	60 ～ 90	15	軸キータイプ	逆	1個
90	60 ～ 90	18	軸キータイプ	逆	1個
90	60 ～ 90	20	軸キータイプ	逆	1個
90	60 ～ 90	25	軸キータイプ	正	1個
90	60 ～ 90	30	軸キータイプ	正	1個
90	60 ～ 90	36	軸キータイプ	正	1個
90	60 ～ 90	40	軸キータイプ	正	1個
90	60 ～ 90	50	軸キータイプ	正	1個
90	60 ～ 90	60	軸キータイプ	正	1個
90	60 ～ 90	75	軸キータイプ	逆	1個
90	60 ～ 90	90	軸キータイプ	逆	1個
90	60 ～ 90	100	軸キータイプ	逆	1個
90	60 ～ 90	120	軸キータイプ	逆	1個
90	60 ～ 90	150	軸キータイプ	逆	1個
90	60 ～ 90	180	軸キータイプ	逆	1個
90	60 ～ 90	200	軸キータイプ	逆	1個
60	6	3	丸軸Dカットタイプ	正	1個
60	6	3.6	丸軸Dカットタイプ	正	1個
60	6	5	丸軸Dカットタイプ	正	1個
60	6	6	丸軸Dカットタイプ	正	1個
60	6	7.5	丸軸Dカットタイプ	正	1個
60	6	9	丸軸Dカットタイプ	正	1個
70	15	3	軸キータイプ	正	1個
70	15	3.6	軸キータイプ	正	1個
70	15	5	軸キータイプ	正	1個
70	15	6	軸キータイプ	正	1個
70	15	7.5	軸キータイプ	正	1個
70	15	9	軸キータイプ	正	1個

通常単価(税別) (税込単価)	通常出荷日

6,625円 ( 7,288円 )	9日目
6,625円 ( 7,288円 )	13日目
6,625円 ( 7,288円 )	13日目
6,625円 ( 7,288円 )	9日目
7,955円 ( 8,751円 )	在庫品1日目当日出荷可能
7,564円 ( 8,320円 )	6日目
7,564円 ( 8,320円 )	6日目
7,089円 ( 7,798円 )	13日目
8,480円 ( 9,328円 )	13日目
7,705円 ( 8,476円 )	6日目
8,844円 ( 9,728円 )	在庫品1日目当日出荷可能
7,778円 ( 8,556円 )	6日目
7,778円 ( 8,556円 )	6日目
8,025円 ( 8,828円 )	13日目
7,891円 ( 8,680円 )	6日目
8,631円 ( 9,494円 )	9日目
9,380円 ( 10,318円 )	7日目
8,067円 ( 8,874円 )	7日目
9,192円 ( 10,111円 )	6日目
8,067円 ( 8,874円 )	13日目
8,067円 ( 8,874円 )	9日目
8,067円 ( 8,874円 )	7日目
9,192円 ( 10,111円 )	6日目
9,192円 ( 10,111円 )	6日目
10,857円 ( 11,943円 )	9日目
11,290円 ( 12,419円 )	6日目
11,389円 ( 12,528円 )	9日目
11,290円 ( 12,419円 )	6日目
11,290円 ( 12,419円 )	6日目
8,589円 ( 9,448円 )	9日目
11,617円 ( 12,779円 )	7日目
10,925円 ( 12,018円 )	13日目
12,704円 ( 13,974円 )	6日目
9,489円 ( 10,438円 )	7日目
14,368円 ( 15,805円 )	在庫品1日目当日出荷可能
13,533円 ( 14,886円 )	7日目
13,533円 ( 14,886円 )	7日目
16,117円 ( 17,729円 )	6日目
15,298円 ( 16,828円 )	7日目
15,314円 ( 16,845円 )	6日目
17,313円 ( 19,044円 )	在庫品1日目当日出荷可能
15,325円 ( 16,858円 )	10日目
15,325円 ( 16,858円 )	13日目
14,323円 ( 15,755円 )	7日目
14,323円 ( 15,755円 )	7日目
14,323円 ( 15,755円 )	10日目
14,323円 ( 15,755円 )	13日目
14,323円 ( 15,755円 )	13日目
5,879円 ( 6,467円 )	6日目
5,527円 ( 6,080円 )	13日目
5,527円 ( 6,080円 )	13日目
5,879円 ( 6,467円 )	6日目
5,879円 ( 6,467円 )	6日目
6,007円 ( 6,608円 )	13日目
6,133円 ( 6,746円 )	13日目
6,030円 ( 6,633円 )	6日目
6,030円 ( 6,633円 )	6日目
6,030円 ( 6,633円 )	6日目
5,273円 ( 5,800円 )	13日目
6,133円 ( 6,746円 )	13日目

基本情報

基本情報

【特長】ギヤヘッドは単体で平常軸の取付角寸法は60～90㎜のアステロギヤモータギヤヘッドです。

ご注意

CADデータは代表型番で生成されている場合がございます。リンク先にてご希望のスペックに変更下さい。
アステロギヤモータ選定にお困りの場合はこちらのツールご使用ください：https://cyclo.shi.co.jp/apps/gear-motor/astero/

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
