高トルク ステッピングモーター PKPシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,684円～90,848円
- 税込単価
- 5,152円～99,933円
【特長】・モーターの高トルク化に加え、モーターの電流仕様も豊富にご用意しました...
詳細情報を確認する商品情報
外形図
PKP2□タイプ:取付角寸法20mm
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PKP5□タイプ:取付角寸法28mm
※上記以外の型番についての情報はデジタルカタログをご参照ください。
製品仕様
製品仕様
| 型番 | 励磁最大静止トルク N・m | ローター慣性モーメント J:kg・m2 | 定格電流 A/相 | 電圧 V | 巻線抵抗 Ω/相 | 基本ステップ角 | |
|---|---|---|---|---|---|---|---|
| 片軸シャフト | 両軸シャフト | ||||||
| PKP213U05A | PKP213U05B | 0.014 | 1.6×10-7 | 0.5 | 4.25 | 8.5 | 1.8° |
| PKP214U06A | PKP214U06B | 0.026 | 2.9×10-7 | 0.6 | 4.2 | 7 | |
※上記以外の型番についての情報はデジタルカタログをご参照ください。
製品仕様
| 型番 | 励磁最大静止トルク N・m | ローター慣性モーメント J:kg・m2 | 定格電流 A/相 | 巻線抵抗 Ω/相 | 基本ステップ角度 | |
|---|---|---|---|---|---|---|
| 片軸シャフト | 両軸シャフト | |||||
| PKP523N12A | PKP523N12B | 0.052 | 9×10-7 | 1.2 | 0.63 | 0.72° |
| PKP525N12A | PKP525N12B | 0.091 | 18×10-7 | 1 | ||
※上記以外の型番についての情報はデジタルカタログをご参照ください。
規格表
PKP2□タイプ:取付角寸法20mm
※上記以外の型番についての情報はデジタルカタログをご参照ください。
PKP5□タイプ:取付角寸法28mm
※上記以外の型番についての情報はデジタルカタログをご参照ください。
組み合わせ例
上位制御機器（パルス発振機能搭載）を使用したシステム構成例です。
モーター、ドライバ、接続ケーブルは、別手配です。
RS-485通信を使用した3軸のシステム構成例です。
モーター、ドライバ、接続ケーブルは、別手配です。
接続配線例
■2相 ステッピングモーター
■各部の名称
図には、ピンNo.とリード線色を示してあります。
結線図は、当社の接続ケーブルを表わしています。
■5相 ステッピングモーター
■ドライバとの接続
オリエンタルモータ製のドライバと接続するときは、次表を参考にしてください。
表の「色」は、接続ケーブルのリード線色を表わしています。
モデルAとモデルBのモーターは、ピン配列が異なります。接続を間違えると正常に回転しません。
| モーター | ドライバ CN2 ピンNo, | |||||
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | ||
| モデルA | ピンNo, | 4 | 5 | ― | 2 | 1 |
| 色 | 青 | 赤 | ― | 緑 | 黒 | |
| モデルB | ピンNo, | 1 | 3 | ― | 6 | 4 |
| 色 | 青 | 赤 | ― | 緑 | 黒 | |
| モデルC | 色 | 青 | 赤 | ― | 緑 | 黒 |
| モデルD | ピンNo, | 3 | 4 | ― | 2 | 1 |
| 色 | 青 | 赤 | ― | 緑 | 黒 | |
| モーター | ドライバ CN3 ピンNo, | ||||||
|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| モデルA | ピンNo, | 4 | 3 | 5 | 1 | ― | 2 |
| 色 | 青 | 白 | 赤 | 黒 | ― | 緑 | |
| モデルB | ピンNo, | 1 | 2 | 3 | 4 | 5 | 6 |
| 色 | 青 | 白 | 赤 | 黒 | 黄 | 緑 | |
モデルCのモーター
| モーター | ドライバ CN3 ピンNo, | ||||||
|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | ||
| 5本リード線タイプ | 青 | 橙 | 赤 | 黒 | ― | 緑 | |
| 6本リード線タイプ | 青 | 白 | 赤 | 黒 | 黄 | 緑 | |
※ ユニポーラドライバCMDシリーズはお取り扱いを終了しています。
CVDシリーズドライバを使用する場合、各種設定が必要です。
| ドライバ CN2 ピンNo, | モデルA | モデルB | モデルC | ||
|---|---|---|---|---|---|
| ピンNo, | 色 | ピンNo, | 色 | 色 | |
| 1 | 5 | 青 | 1 | 青 | 青 |
| 2 | 4 | 赤 | 2 | 赤 | 赤 |
| 3 | 3 | 橙 | 3 | 橙 | 橙 |
| 4 | 2 | 緑 | 4 | 緑 | 緑 |
| 5 | 1 | 黒 | 5 | 黒 | 黒 |

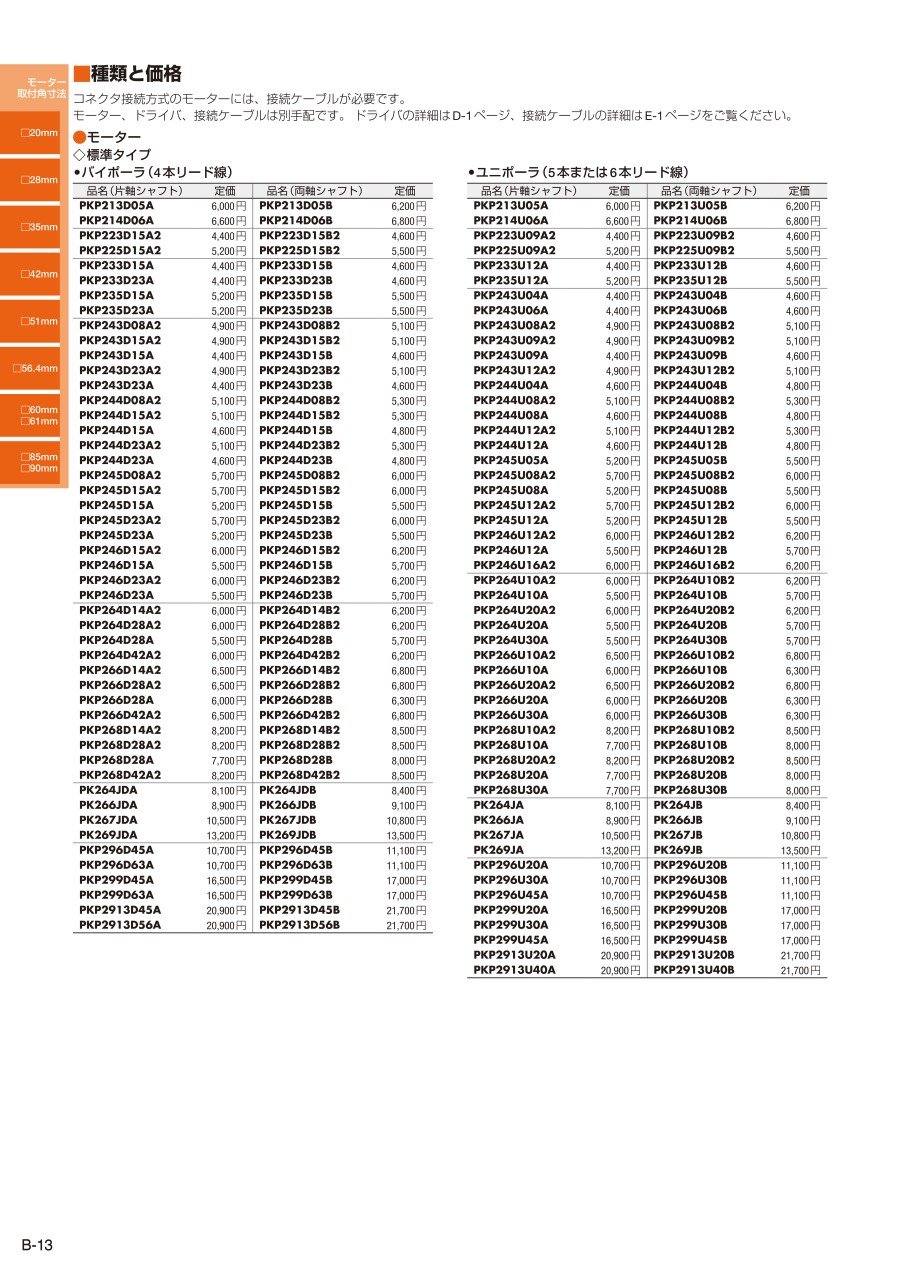

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
7,202円 ( 7,922円 ) | 在庫品1日目当日出荷可能 |
12,158円 ( 13,374円 ) | 14日目 |
13,820円 ( 15,202円 ) | 39日目 |
12,158円 ( 13,374円 ) | 14日目 |
13,820円 ( 15,202円 ) | 39日目 |
7,278円 ( 8,006円 ) | 9日目 |
6,829円 ( 7,512円 ) | 9日目 |
12,158円 ( 13,374円 ) | 14日目 |
13,820円 ( 15,202円 ) | 39日目 |
12,158円 ( 13,374円 ) | 14日目 |
13,820円 ( 15,202円 ) | 39日目 |
6,913円 ( 7,604円 ) | 9日目 |
7,408円 ( 8,149円 ) | 在庫品1日目当日出荷可能 |
12,822円 ( 14,104円 ) | 14日目 |
14,485円 ( 15,934円 ) | 39日目 |
12,822円 ( 14,104円 ) | 14日目 |
14,485円 ( 15,934円 ) | 39日目 |
8,180円 ( 8,998円 ) | 9日目 |
7,408円 ( 8,149円 ) | 9日目 |
12,822円 ( 14,104円 ) | 14日目 |
14,485円 ( 15,934円 ) | 39日目 |
12,822円 ( 14,104円 ) | 14日目 |
14,485円 ( 15,934円 ) | 39日目 |
7,755円 ( 8,531円 ) | 9日目 |
4,909円 ( 5,400円 ) | 9日目 |
5,344円 ( 5,878円 ) | 9日目 |
5,799円 ( 6,379円 ) | 39日目 |
10,551円 ( 11,606円 ) | 14日目 |
12,679円 ( 13,947円 ) | 39日目 |
10,944円 ( 12,038円 ) | 14日目 |
13,632円 ( 14,995円 ) | 39日目 |
10,893円 ( 11,982円 ) | 14日目 |
10,893円 ( 11,982円 ) | 14日目 |
4,874円 ( 5,361円 ) | 9日目 |
5,309円 ( 5,840円 ) | 9日目 |
5,945円 ( 6,540円 ) | 39日目 |
5,945円 ( 6,540円 ) | 39日目 |
11,605円 ( 12,766円 ) | 14日目 |
12,774円 ( 14,051円 ) | 39日目 |
4,909円 ( 5,400円 ) | 9日目 |
5,335円 ( 5,869円 ) | 9日目 |
5,948円 ( 6,543円 ) | 39日目 |
10,551円 ( 11,606円 ) | 14日目 |
12,679円 ( 13,947円 ) | 39日目 |
10,445円 ( 11,490円 ) | 14日目 |
12,679円 ( 13,947円 ) | 39日目 |
11,456円 ( 12,602円 ) | 14日目 |
10,893円 ( 11,982円 ) | 14日目 |
4,874円 ( 5,361円 ) | 9日目 |
5,145円 ( 5,660円 ) | 9日目 |
5,724円 ( 6,296円 ) | 39日目 |
5,945円 ( 6,540円 ) | 39日目 |
11,605円 ( 12,766円 ) | 14日目 |
12,774円 ( 14,051円 ) | 39日目 |
4,874円 ( 5,361円 ) | 9日目 |
5,945円 ( 6,540円 ) | 39日目 |
5,305円 ( 5,836円 ) | 9日目 |
6,029円 ( 6,632円 ) | 39日目 |
4,874円 ( 5,361円 ) | 9日目 |
5,945円 ( 6,540円 ) | 39日目 |
詳細情報
基本情報
【特長】
・モーターの高トルク化に加え、モーターの電流仕様も豊富にご用意しました
・お客様の設計シーンに合わせて最適なモーターをお選びください
・高トルク設計のモーターを使用することにより、同じサイズのPKシリーズ標準タイプと比べ、1.2～1.7倍（励磁最大静止トルク）のトルクアップを実現しました
