オリエンタルモーター

高トルク2相ステッピングモーター PKPシリーズ SHギヤードタイプ

カタログ |

通常単価(税別): 12,174円～23,058円

税込単価: 13,391円～25,364円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オリエンタルモーター

通常出荷日：在庫品1日目

【特長】・高トルク2相ステッピングモーターPKPシリーズが新登場・モーターの高...

種類
モータ単体
電圧仕様
DC
電源
二相
制御方法
オープンループ
減速機
あり
ギヤヘッド種類
SH
シャフト径
ミリサイズ

ご注意

【販売終了情報】
2026年9月30日に一部製品が販売終了予定となります。
仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。該当型番はこちらをご参照ください。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

未確定：候補が286型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

取付角寸法28mm（ユニポーラ6本リード線）

* 両軸シャフトのフライスカット部の長さは10±0.25です。

この外形図は両軸シャフトのものです。
片軸シャフトの場合、部分のシャフトはありません。

【付属品】

接続ケーブル（型番：LC2U06A）

取付角寸法28mm（バイポーラ4本リード線）

* 両軸シャフトのフライスカット部の長さは10±0.25です。

この外形図は両軸シャフトのものです。
片軸シャフトの場合、部分のシャフトはありません。

【付属品】

接続ケーブル（型番：LC2B06A）

製品仕様

一般仕様

※1：フルステップ、無負荷時の値です。（負荷の大きさにより変化します）。
※2：ラジアルプレイ：モーターシャフトの先端に垂直方向の荷重5Nをかけたときの、ラジアル方向のシャフト位置の変位量です。
※3：アキシャルプレイ：モーターシャフトに軸方向の荷重10Nをかけたときの、軸方向のシャフト位置の変位量です。
※4：T.I.R（Total Indicator Reading）：基準軸心を中心にして、測定部を1回転させた場合のダイヤルゲージの読みの全量を表します。

【ご注意】

モーターとドライバを接続した状態では、絶縁抵抗測定、耐圧試験をおこなわないでください。

取付角寸法28mm（ユニポーラ6本リード線）

質量：0.16kg

製品には、接続ケーブル（0.6m）を付属しています。

【ご注意】

モーター回転方向とギア出力軸の回転方向は減速比7.2、36は同じに、減速比9、10、18は逆になります。

取付角寸法28mm（バイポーラ4本リード線）

質量：0.16kg

製品には、接続ケーブル（0.6m）を付属しています。

【ご注意】

モーター回転方向とギア出力軸の回転方向は減速比7.2、36は同じに、減速比9、10、18は逆になります。

組み合わせ例

2相ステッピングモーターPKPシリーズとCVDシリーズパルス列入力タイプのドライバを組み合わせた場合。
上位制御機器（パルス発振機能搭載）を使用したシステム構成例です。
モーター、ドライバ、接続ケーブルは、別手配です。

2相ステッピングモーターPKPシリーズとCVDシリーズRS-485通信タイプのドライバを組み合わせた場合。
RS-485通信を使用した3軸のシステム構成例です。
モーター、ドライバ、接続ケーブルは、別手配です。

⦿ドライバパルス列入力タイプは＞＞こちら。
〇接続ケーブルは＞＞こちら。
〇入出力信号ケーブルは＞＞こちら。
〇DC電源ケーブルは＞＞こちら。
[ ! ]2相ステッピングモータ用ドライバと5相ステッピングモータ用ドライバは
共用ではありません。

⦿5相ステッピングモーター用ドライバ CVDシリーズ SCタイプは＞＞こちら。
[ ! ]パルス発振器不要。I/Oで制御するシンプルなシステム構成
[ ! ]2種類の速度を設定可能
[ ! ]運転入力OFF時のオーバーラン量が一定のため、停止位置の再現性が向上
[ ! ]停止時もトルクを保持

⦿ドライバ RS-485通信タイプはお取り扱いがありません。
〇接続ケーブルは＞＞こちら。
〇ケーブルセット（電源ケーブル/入出力信号ケーブル）は＞＞こちら。
〇RS-485通信用ケーブルは＞＞こちら。
[ ! ]2相ステッピングモータ用ドライバと5相ステッピングモータ用ドライバは
共用ではありません。

接続配線例

■2相ステッピングモーター

■各部の名称
図には、ピンNo.とリード線色を示してあります。
結線図は、当社の接続ケーブルを表わしています。

●モデルAのモーター

●モデルBのモーター

●モデルCのモーター

●モデルDのモーター

■5相ステッピングモーター

●モデルAのモーター

●モデルBのモーター

●モデルCのモーター

■ドライバとの接続
   オリエンタルモータ製のドライバと接続するときは、次表を参考にしてください。
   表の「色」は、接続ケーブルのリード線色を表わしています。
   モデルAとモデルBのモーターは、ピン配列が異なります。接続を間違えると正常に回転しません。

●CVDシリーズとの接続（2相バイポーラ）

モーター		ドライバ CN2 ピンNo,
モーター		1	2	3	4	5
モデルA	ピンNo,	4	5	―	2	1
モデルA	色	青	赤	―	緑	黒
モデルB	ピンNo,	1	3	―	6	4
モデルB	色	青	赤	―	緑	黒
モデルC	色	青	赤	―	緑	黒
モデルD	ピンNo,	3	4	―	2	1
モデルD	色	青	赤	―	緑	黒

●CMDドライバとの接続（2相ユニポーラ）

モーター		ドライバ CN3 ピンNo,
モーター		1	2	3	4	5	6
モデルA	ピンNo,	4	3	5	1	―	2
モデルA	色	青	白	赤	黒	―	緑
モデルB	ピンNo,	1	2	3	4	5	6
モデルB	色	青	白	赤	黒	黄	緑

モデルCのモーター

モーター	ドライバ CN3 ピンNo,
モーター	1	2	3	4	5	6
5本リード線タイプ	青	橙	赤	黒	―	緑
6本リード線タイプ	青	白	赤	黒	黄	緑

※ ユニポーラドライバCMDシリーズはお取り扱いを終了しています。
CVDシリーズドライバを使用する場合、各種設定が必要です。

●CVDシリーズとの接続（5相）

ドライバ CN2 ピンNo,	モデルA		モデルB		モデルC
ドライバ CN2 ピンNo,	ピンNo,	色	ピンNo,	色	色
1	5	青	1	青	青
2	4	赤	2	赤	赤
3	3	橙	3	橙	橙
4	2	緑	4	緑	緑
5	1	黒	5	黒	黒

型番リスト

表示件数

型番

PKP243D15A2-SG3.6-R2FL

PKP243D15A2-SG7.2

PKP243D15A2-SG7.2-R2FL

PKP243D15A2-SG9

PKP243D15A2-SG9-R2FL

PKP243D15A2-SG10

PKP243D15A2-SG10-R2FL

PKP243D15A2-SG18

PKP243D15A2-SG18-R2FL

PKP243D15A2-SG36

PKP243D15A2-SG36-R2FL

角フランジ寸法

(mm)

ステップ角

(deg)

励磁最大静止トルク（範囲）

(N･m)

駆動方式

励磁最大静止トルク【詳細】

(N･m)

減速比

ケーブルの長さ

(m)

シャフト形状

エンコーダ

付属品

モーター巻線仕様

モーターケース長さ

エンコーダ分解能

エンコーダ出力回路形式

追番

バックラッシ

(°)

最小発注数量

28	0.25	0.11~1.00	バイポーラ	0.3	7.2	なし	片軸シャフト	なし	なし	15	3	-	-	-	-	1個
28	0.25	0.11~1.00	バイポーラ	0.3	7.2	0.6	片軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
28	0.2	0.11~1.00	バイポーラ	0.3	9	なし	片軸シャフト	なし	なし	15	3	-	-	-	-	1個
28	0.2	0.11~1.00	バイポーラ	0.3	9	0.6	片軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
28	0.18	0.11~1.00	バイポーラ	0.3	10	なし	片軸シャフト	なし	なし	15	3	-	-	-	-	1個
28	0.18	0.11~1.00	バイポーラ	0.3	10	0.6	片軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
28	0.1	0.11~1.00	バイポーラ	0.4	18	なし	片軸シャフト	なし	なし	15	3	-	-	-	-	1個
28	0.1	0.11~1.00	バイポーラ	0.4	18	0.6	片軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
28	0.05	0.11~1.00	バイポーラ	0.4	36	なし	片軸シャフト	なし	なし	15	3	-	-	-	-	1個
28	0.05	0.11~1.00	バイポーラ	0.4	36	0.6	片軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
28	0.25	0.11~1.00	バイポーラ	0.3	7.2	なし	両軸シャフト	なし	なし	15	3	-	-	-	-	1個
28	0.25	0.11~1.00	バイポーラ	0.3	7.2	0.6	両軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
28	0.2	0.11~1.00	バイポーラ	0.3	9	なし	両軸シャフト	なし	なし	15	3	-	-	-	-	1個
28	0.2	0.11~1.00	バイポーラ	0.3	9	0.6	両軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
28	0.18	0.11~1.00	バイポーラ	0.3	10	なし	両軸シャフト	なし	なし	15	3	-	-	-	-	1個
28	0.18	0.11~1.00	バイポーラ	0.3	10	0.6	両軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
28	0.1	0.11~1.00	バイポーラ	0.4	18	なし	両軸シャフト	なし	なし	15	3	-	-	-	-	1個
28	0.1	0.11~1.00	バイポーラ	0.4	18	0.6	両軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
28	0.05	0.11~1.00	バイポーラ	0.4	36	なし	両軸シャフト	なし	なし	15	3	-	-	-	-	1個
28	0.05	0.11~1.00	バイポーラ	0.4	36	0.6	両軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
28	0.25	0.11~1.00	ユニポーラ	0.3	7.2	なし	片軸シャフト	なし	なし	9	3	-	-	-	-	1個
28	0.25	0.11~1.00	ユニポーラ	0.3	7.2	0.6	片軸シャフト	なし	接続ケーブル	9	3	-	-	-	-	1個
28	0.2	0.11~1.00	ユニポーラ	0.3	9	なし	片軸シャフト	なし	なし	9	3	-	-	-	-	1個
28	0.2	0.11~1.00	ユニポーラ	0.3	9	0.6	片軸シャフト	なし	接続ケーブル	9	3	-	-	-	-	1個
28	0.18	0.11~1.00	ユニポーラ	0.3	10	なし	片軸シャフト	なし	なし	9	3	-	-	-	-	1個
28	0.18	0.11~1.00	ユニポーラ	0.3	10	0.6	片軸シャフト	なし	接続ケーブル	9	3	-	-	-	-	1個
28	0.1	0.11~1.00	ユニポーラ	0.4	18	なし	片軸シャフト	なし	なし	9	3	-	-	-	-	1個
28	0.1	0.11~1.00	ユニポーラ	0.4	18	0.6	片軸シャフト	なし	接続ケーブル	9	3	-	-	-	-	1個
28	0.05	0.11~1.00	ユニポーラ	0.4	36	なし	片軸シャフト	なし	なし	9	3	-	-	-	-	1個
28	0.05	0.11~1.00	ユニポーラ	0.4	36	0.6	片軸シャフト	なし	接続ケーブル	9	3	-	-	-	-	1個
28	0.25	0.11~1.00	ユニポーラ	0.3	7.2	なし	両軸シャフト	なし	なし	9	3	-	-	-	-	1個
28	0.25	0.11~1.00	ユニポーラ	0.3	7.2	0.6	両軸シャフト	なし	接続ケーブル	9	3	-	-	-	-	1個
28	0.2	0.11~1.00	ユニポーラ	0.3	9	なし	両軸シャフト	なし	なし	9	3	-	-	-	-	1個
28	0.2	0.11~1.00	ユニポーラ	0.3	9	0.6	両軸シャフト	なし	接続ケーブル	9	3	-	-	-	-	1個
28	0.18	0.11~1.00	ユニポーラ	0.3	10	なし	両軸シャフト	なし	なし	9	3	-	-	-	-	1個
28	0.18	0.11~1.00	ユニポーラ	0.3	10	0.6	両軸シャフト	なし	接続ケーブル	9	3	-	-	-	-	1個
28	0.1	0.11~1.00	ユニポーラ	0.4	18	なし	両軸シャフト	なし	なし	9	3	-	-	-	-	1個
28	0.1	0.11~1.00	ユニポーラ	0.4	18	0.6	両軸シャフト	なし	接続ケーブル	9	3	-	-	-	-	1個
28	0.05	0.11~1.00	ユニポーラ	0.4	36	なし	両軸シャフト	なし	なし	9	3	-	-	-	-	1個
28	0.05	0.11~1.00	ユニポーラ	0.4	36	0.6	両軸シャフト	なし	接続ケーブル	9	3	-	-	-	-	1個
42	1.8	0.11~1.00	バイポーラ	0.2	3.6	なし	片軸シャフト	なし	なし	15	3	-	-	2	1.5	1個
42	1.8	0.11~1.00	バイポーラ	0.2	3.6	なし	片軸シャフト	あり	なし	15	3	400P/R	ラインドライバ出力	2	1.5	1個
42	1.8	0.11~1.00	バイポーラ	0.4	7.2	なし	片軸シャフト	なし	なし	15	3	-	-	2	1	1個
42	1.8	0.11~1.00	バイポーラ	0.4	7.2	なし	片軸シャフト	あり	なし	15	3	400P/R	ラインドライバ出力	2	1	1個
42	1.8	0.11~1.00	バイポーラ	0.5	9	なし	片軸シャフト	なし	なし	15	3	-	-	2	1	1個
42	1.8	0.11~1.00	バイポーラ	0.5	9	なし	片軸シャフト	あり	なし	15	3	400P/R	ラインドライバ出力	2	1	1個
42	1.8	0.11~1.00	バイポーラ	0.56	10	なし	片軸シャフト	なし	なし	15	3	-	-	2	1	1個
42	1.8	0.11~1.00	バイポーラ	0.56	10	なし	片軸シャフト	あり	なし	15	3	400P/R	ラインドライバ出力	2	1	1個
42	1.8	0.11~1.00	バイポーラ	0.8	18	なし	片軸シャフト	なし	なし	15	3	-	-	2	1	1個
42	1.8	0.11~1.00	バイポーラ	0.8	18	なし	片軸シャフト	あり	なし	15	3	400P/R	ラインドライバ出力	2	1	1個
42	1.8	0.11~1.00	バイポーラ	0.8	36	なし	片軸シャフト	なし	なし	15	3	-	-	2	1	1個
42	1.8	0.11~1.00	バイポーラ	0.8	36	なし	片軸シャフト	あり	なし	15	3	400P/R	ラインドライバ出力	2	1	1個
42	0.5	0.11~1.00	バイポーラ	0.2	3.6	なし	片軸シャフト	なし	なし	15	3	-	-	-	-	1個
42	0.5	0.11~1.00	バイポーラ	0.2	3.6	0.6	片軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
42	0.25	0.11~1.00	バイポーラ	0.4	7.2	なし	片軸シャフト	なし	なし	15	3	-	-	-	-	1個
42	0.25	0.11~1.00	バイポーラ	0.4	7.2	0.6	片軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
42	0.2	0.11~1.00	バイポーラ	0.5	9	なし	片軸シャフト	なし	なし	15	3	-	-	-	-	1個
42	0.2	0.11~1.00	バイポーラ	0.5	9	0.6	片軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個
42	0.18	0.11~1.00	バイポーラ	0.56	10	なし	片軸シャフト	なし	なし	15	3	-	-	-	-	1個
42	0.18	0.11~1.00	バイポーラ	0.56	10	0.6	片軸シャフト	なし	接続ケーブル	15	3	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

13,459円 ( 14,805円 )	14日目
15,215円 ( 16,737円 )	39日目
13,853円 ( 15,238円 )	14日目
15,039円 ( 16,543円 )	39日目
13,853円 ( 15,238円 )	14日目
15,039円 ( 16,543円 )	39日目
15,576円 ( 17,134円 )	14日目
16,750円 ( 18,425円 )	39日目
16,480円 ( 18,128円 )	14日目
17,912円 ( 19,703円 )	39日目
14,039円 ( 15,443円 )	14日目
15,225円 ( 16,748円 )	39日目
14,039円 ( 15,443円 )	14日目
15,225円 ( 16,748円 )	39日目
13,821円 ( 15,203円 )	14日目
14,922円 ( 16,414円 )	39日目
15,764円 ( 17,340円 )	14日目
16,951円 ( 18,646円 )	39日目
16,471円 ( 18,118円 )	14日目
16,951円 ( 18,646円 )	39日目
13,853円 ( 15,238円 )	14日目
15,039円 ( 16,543円 )	39日目
14,170円 ( 15,587円 )	14日目
15,039円 ( 16,543円 )	39日目
13,853円 ( 15,238円 )	14日目
15,039円 ( 16,543円 )	39日目
15,576円 ( 17,134円 )	14日目
16,750円 ( 18,425円 )	39日目
15,576円 ( 17,134円 )	14日目
16,750円 ( 18,425円 )	39日目
14,039円 ( 15,443円 )	14日目
15,225円 ( 16,748円 )	39日目
14,039円 ( 15,443円 )	14日目
15,225円 ( 16,748円 )	39日目
14,039円 ( 15,443円 )	14日目
15,225円 ( 16,748円 )	39日目
15,764円 ( 17,340円 )	14日目
16,951円 ( 18,646円 )	39日目
15,289円 ( 16,818円 )	14日目
16,951円 ( 18,646円 )	39日目
12,174円 ( 13,391円 )	14日目
19,348円 ( 21,283円 )	14日目
12,174円 ( 13,391円 )	14日目
19,348円 ( 21,283円 )	14日目
12,174円 ( 13,391円 )	14日目
19,348円 ( 21,283円 )	14日目
12,174円 ( 13,391円 )	14日目
19,348円 ( 21,283円 )	14日目
13,997円 ( 15,397円 )	14日目
21,300円 ( 23,430円 )	14日目
14,670円 ( 16,137円 )	14日目
21,300円 ( 23,430円 )	14日目
14,074円 ( 15,481円 )	14日目
15,242円 ( 16,766円 )	39日目
14,074円 ( 15,481円 )	14日目
15,242円 ( 16,766円 )	39日目
14,074円 ( 15,481円 )	14日目
15,242円 ( 16,766円 )	39日目
14,074円 ( 15,481円 )	14日目
15,242円 ( 16,766円 )	39日目

基本情報

基本情報

【特長】
・高トルク2相ステッピングモーターPKPシリーズが新登場
・モーターの高トルク化に加え、モーターの電流仕様も豊富にご用意しました
・お客様の設計シーンに合わせて最適なモーターをお選びください
・減速、トルクアップ、分解能アップ、振動対策に効果的なギヤードタイプです
・従来品に比べバックラッシが小さくなりました。また、許容速度範囲も広くなり、さらに使いやすくなりました

ご注意

【販売終了情報】
2026年9月30日に一部製品が販売終了予定となります。
仕入先在庫状況により販売終了が早まる場合がございますので、あらかじめご了承ください。該当型番はこちらをご参照ください。
ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

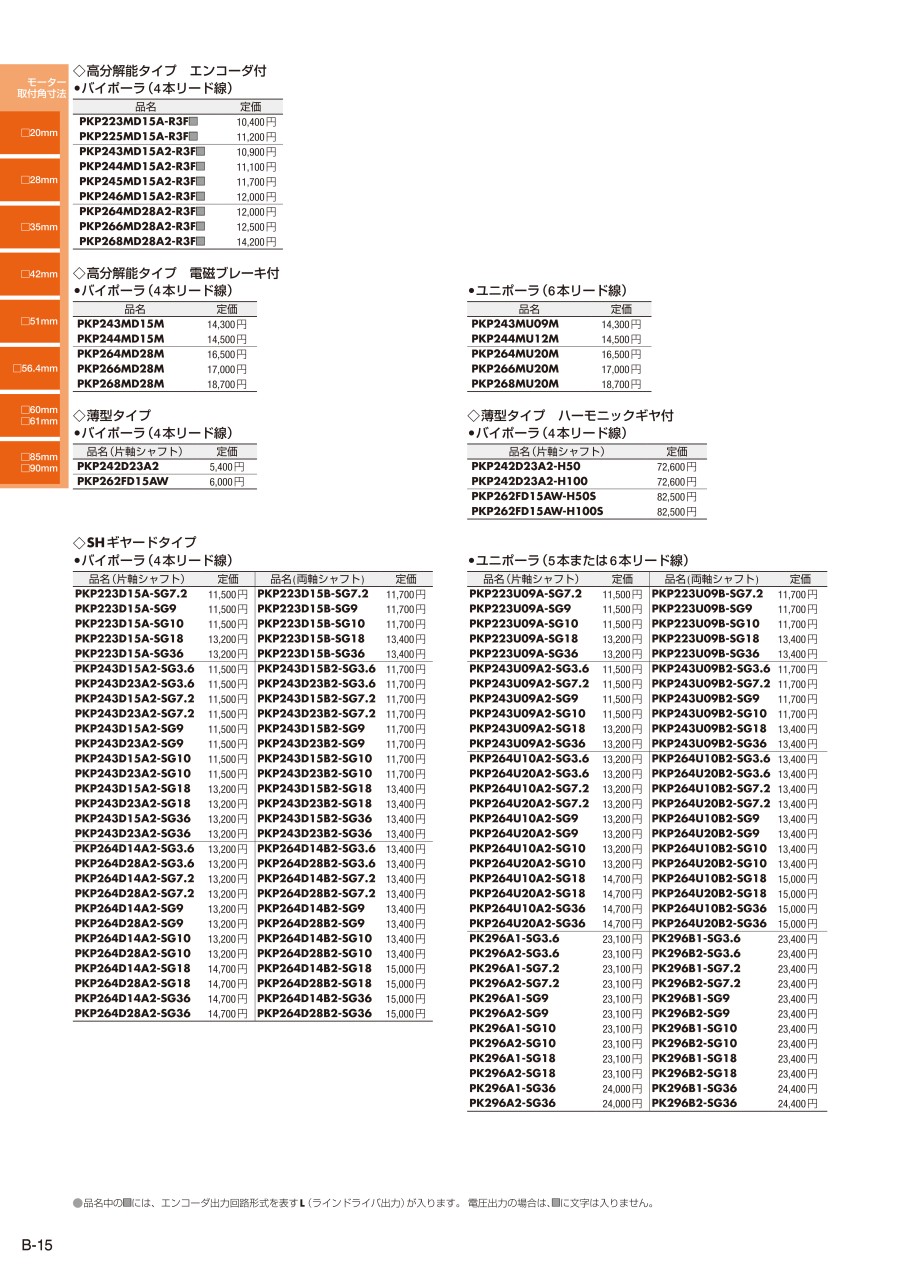

カタログ

カタログ (見開き版)

一部の商品はカタログ未掲載です。詳細はメーカーHPでご確認ください

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
