コンパクトリニアアクチュエータ DRLシリーズ
- 通常単価(税別)
- 23,929円～140,451円
- 税込単価
- 26,322円～154,496円
通常出荷日：14日目～31日目
駆動源に5相ステッピングモーターとボールねじを採用した、コンパクトリニアアクチュエータDRLシリーズ。...
詳細を確認
未確定：候補が74型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
ガイド付タイプ
取付角寸法20mm
モーター種類:標準 ストローク:25mm
- 接続ケーブル（0.6m）を付属しています。UL Style 3265,AWG24
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
製品仕様
ガイド付タイプ
取付角寸法20mm、28mm
| アクチュエータ品名 | DRLM20G-02B1P□-K | DRLM28G-03A1P□-K | DRLM28G-03B1P□-K | DRLM28G-03B1M□-K | |
|---|---|---|---|---|---|
| ドライバ品名 | CVD503BR-K | CVD507BR-K | |||
| リード mm | 1 | ||||
| ボールねじ種類 | 精密 | 転造 | 精密 | ||
| 繰り返し 位置決め精度 | （1）先端部 mm | ±0.003 | ±0.01 | ±0.003 | |
| （2）上部 mm | ±0.01 | ±0.01 | |||
| ロストモーション mm | 0.02以下 | 0.05以下 | 0.02以下 | ||
| 最小移動量 mm | 0.002 | 0.001 | |||
| 許容モーメント* | 静的許容モーメント N・m | MP:0.1 MY:0.05 MR:0.15 | MP:0.13 MY:0.07 MR:0.3 | ||
| 動的許容モーメント N・m | |||||
| 可搬質量 | 水平 kg | 0.5 | 1 | ||
| 垂直 kg | 1 | 1.5 | |||
| 推力 N | 15 | 30 | |||
| 保持力 N | 15 | 30 | |||
| ストローク mm | 25 | 30 | |||
| 最高速度 mm/s | 20 | 40 | 24 | ||
| 最大加速度 m/s2 | 0.2 | ||||
| 定格電流 A/相 | 0.35 | 0.75 | |||
| 巻線抵抗 Ω/相 | 3.5±10% | 1.1±10% | 0.9±10% | ||
- 品名中の□には、付加機能を表すN（調整ノプ付）が入ります。付加機能なしの場合、記号は入りません。
*負荷は推力以下にしてください。
ご注意
- シリンダ表面温度は90℃以下でお使いください。精度は一定温度、一定負荷での値です。
- 周囲温度やモーターケーブルの長さにより最高速度が低下する場合があります。
取付角寸法42mm
| アクチュエータ品名 | DRLM42G-04A2P□-K | DRLM42G-04A8P□-K | DRLM42G-04B2P□-K | DRLM42G-04B2M□-K | |
|---|---|---|---|---|---|
| ドライバ品名 | CVD507BR-K | ||||
| リード mm | 2 | 8 | 2 | ||
| ボールねじ種類 | 転造 | 精密 | |||
| 繰り返し 位置決め精度 | （1）先端部 mm | ±0.01 | ±0.003 | ||
| （2）上部 mm | ±0.01 | ||||
| ロストモーション mm | 0.05以下 | 0.02以下 | |||
| 最小移動量 mm | 0.004 | 0.016 | 0.004 | 0.002 | |
| 許容モーメント* | 静的許容モーメント N・m | MP:0.5 MY:0.25 MR:0.8 | |||
| 動的許容モーメント N・m | |||||
| 可搬質量 | 水平 kg | 2 | |||
| 垂直 kg | 5 | 3 | 5 | ||
| 推力 N | 100 | 30 | 100 | ||
| 保持力 N | 100 | 30 | 100 | ||
| ストローク mm | 40 | ||||
| 最高速度 mm/s | 30 | 120 | 30 | 15 | |
| 最大加速度 m/s2 | 0.4 | 1 | 0.4 | 0.2 | |
| 定格電流 A/相 | 0.75 | ||||
| 巻線抵抗 Ω/相 | 2.2±10% | 1.95±10% | |||
- 品名中の□には、付加機能を表すN（調整ノプ付）またはM（電磁ブレーキ付）が入ります。付加機能なしの場合、記号は入りません。
*負荷は推力以下にしてください。
ご注意
- シリンダ表面温度は90℃以下でお使いください。精度は一定温度、一定負荷での値です。
- 周囲温度やモーターケーブルの長さにより最高速度が低下する場合があります。
取付角寸法60mm
| アクチュエータ品名 | DRLM60G-05A4P□-K | DRLM60G-05B4P□-K | DRLM60G-05B4M□-K | |
|---|---|---|---|---|
| ドライバ品名 | CVD514BR-K | |||
| リード mm | 4 | |||
| ボールねじ種類 | 転造 | 精密 | ||
| 繰り返し位置決め精度 | （1）先端部 mm | ±0.01 | ±0.003 | |
| （2）上部 mm | ±0.01 | |||
| ロストモーション mm | 0.05以下 | 0.02以下 | ||
| 最小移動量 mm | 0.008 | 0.004 | ||
| 許容モーメント* | 静的許容モーメント N・m | MP:0.6 MY:0.35 MR:2.2 | ||
| 動的許容モーメント N・m | ||||
| 可搬質量 | 水平 kg | 3 | ||
| 垂直 kg | 15 | |||
| 推力 N | 300 | |||
| 保持力 N | 300 | |||
| ストローク mm | 50 | |||
| 最高速度 mm/s | 40 | 22 | ||
| 最大加速度 m/s2 | 0.26 | |||
| 定格電流 A/相 | 1.4 | |||
| 巻線抵抗 Ω/相 | 0.62±10% | 0.9±10% | ||
- 品名中の□には、付加機能を表すN（調整ノプ付）またはM（電磁ブレーキ付）が入ります。付加機能なしの場合、記号は入りません。
*負荷は推力以下にしてください。
ご注意
- シリンダ表面温度は90℃以下でお使いください。精度は一定温度、一定負荷での値です。
- 周囲温度やモーターケーブルの長さにより最高速度が低下する場合があります。
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

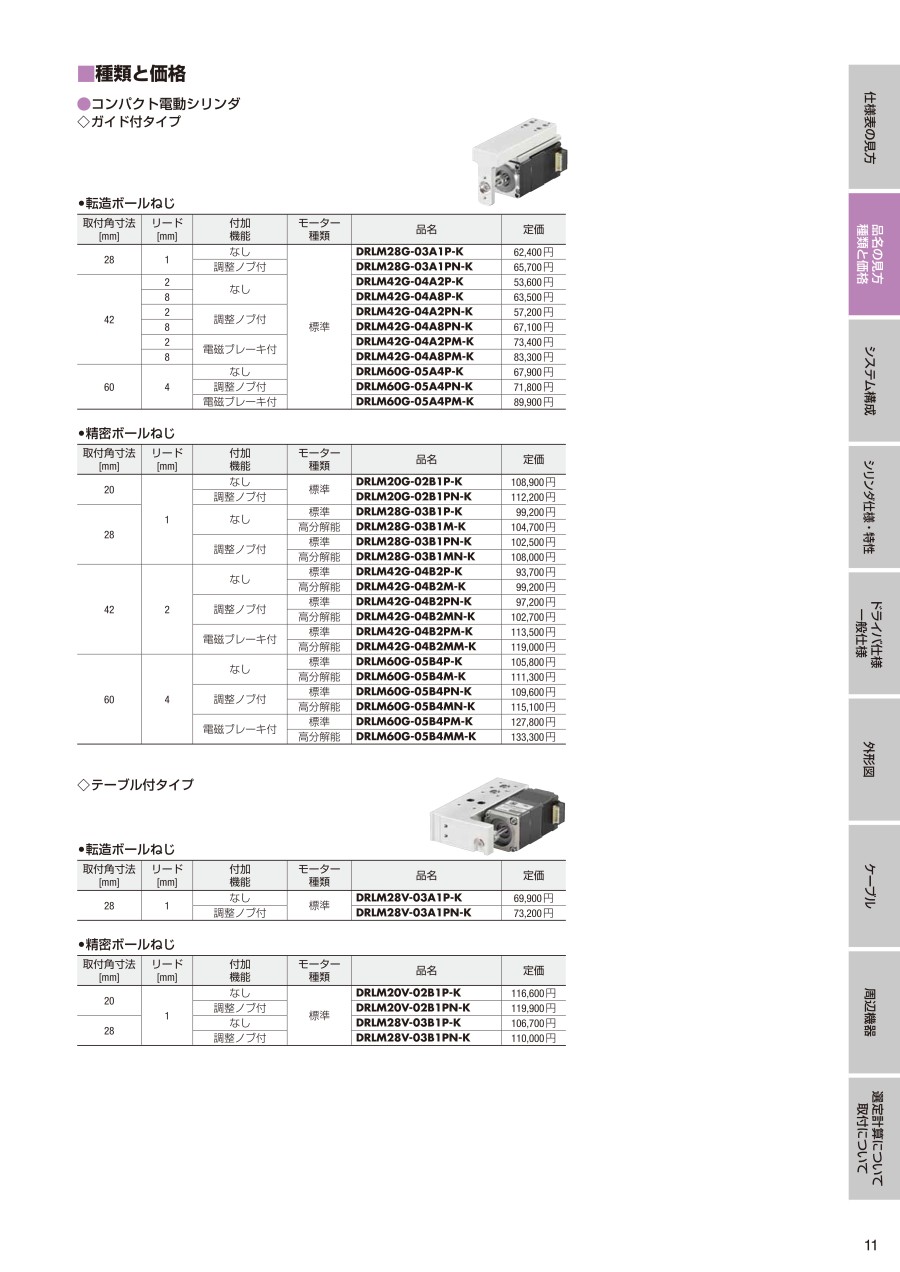

型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
92,461円 ( 101,707円 ) | 14日目 |
99,708円 ( 109,679円 ) | 14日目 |
114,747円 ( 126,222円 ) | 14日目 |
118,257円 ( 130,083円 ) | 14日目 |
122,866円 ( 135,153円 ) | 14日目 |
122,239円 ( 134,463円 ) | 14日目 |
48,293円 ( 53,122円 ) | 14日目 |
50,962円 ( 56,058円 ) | 14日目 |
94,146円 ( 103,561円 ) | 14日目 |
97,602円 ( 107,362円 ) | 14日目 |
88,305円 ( 97,136円 ) | 14日目 |
91,854円 ( 101,039円 ) | 14日目 |
52,436円 ( 57,680円 ) | 14日目 |
99,891円 ( 109,880円 ) | 14日目 |
65,803円 ( 72,383円 ) | 14日目 |
69,242円 ( 76,166円 ) | 14日目 |
110,337円 ( 121,371円 ) | 14日目 |
113,806円 ( 125,187円 ) | 14日目 |
104,591円 ( 115,050円 ) | 14日目 |
108,039円 ( 118,843円 ) | 14日目 |
70,736円 ( 77,810円 ) | 14日目 |
77,203円 ( 84,923円 ) | 14日目 |
112,437円 ( 123,681円 ) | 14日目 |
115,906円 ( 127,497円 ) | 14日目 |
37,630円 ( 41,393円 ) | 14日目 |
59,957円 ( 65,953円 ) | 14日目 |
42,907円 ( 47,198円 ) | 14日目 |
49,527円 ( 54,480円 ) | 14日目 |
70,400円 ( 77,440円 ) | 14日目 |
53,346円 ( 58,681円 ) | 14日目 |
87,155円 ( 95,871円 ) | 14日目 |
108,039円 ( 118,843円 ) | 14日目 |
90,898円 ( 99,988円 ) | 14日目 |
81,410円 ( 89,551円 ) | 14日目 |
102,209円 ( 112,430円 ) | 14日目 |
85,051円 ( 93,556円 ) | 14日目 |
42,091円 ( 46,300円 ) | 14日目 |
50,962円 ( 56,058円 ) | 14日目 |
93,004円 ( 102,304円 ) | 14日目 |
56,919円 ( 62,611円 ) | 14日目 |
74,336円 ( 81,770円 ) | 14日目 |
58,259円 ( 64,085円 ) | 14日目 |
66,951円 ( 73,646円 ) | 14日目 |
87,835円 ( 96,619円 ) | 14日目 |
70,782円 ( 77,860円 ) | 14日目 |
104,591円 ( 115,050円 ) | 14日目 |
125,363円 ( 137,899円 ) | 14日目 |
108,230円 ( 119,053円 ) | 14日目 |
98,750円 ( 108,625円 ) | 14日目 |
119,669円 ( 131,636円 ) | 14日目 |
102,484円 ( 112,732円 ) | 14日目 |
53,054円 ( 58,359円 ) | 14日目 |
76,243円 ( 83,867円 ) | 14日目 |
57,182円 ( 62,900円 ) | 14日目 |
101,051円 ( 111,156円 ) | 14日目 |
124,276円 ( 136,704円 ) | 14日目 |
105,071円 ( 115,578円 ) | 14日目 |
95,305円 ( 104,836円 ) | 14日目 |
118,488円 ( 130,337円 ) | 14日目 |
99,328円 ( 109,261円 ) | 14日目 |
詳細情報
基本情報
駆動源に5相ステッピングモーターとボールねじを採用した、コンパクトリニアアクチュエータDRLシリーズ。省スペースで高精度な位置決めを実現しました。
【特長】
・小型・高精度
・小型化を追求したDC入力基板型ドライバ
・小型マイクロステップ駆動方式ドライバ
・スムーズドライバ機能で、より低振動に
