小原歯車工業

ヘプコリングレールギア備品ベアリング

カタログ

通常単価(税別): 8,631円～21,466円

税込単価: 9,494円～23,613円

通常出荷日：在庫品1日目～9日目一部当日出荷可能

S45C相当で高周波焼入れがしてあるリングレールギアを保持する為の固定用ベアリング。【特長】・リング、...

よく一緒に見られています

小原歯車工業

通常出荷日：在庫品1日目

よく一緒に見られています

小原歯車工業

通常出荷日：2 日目

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

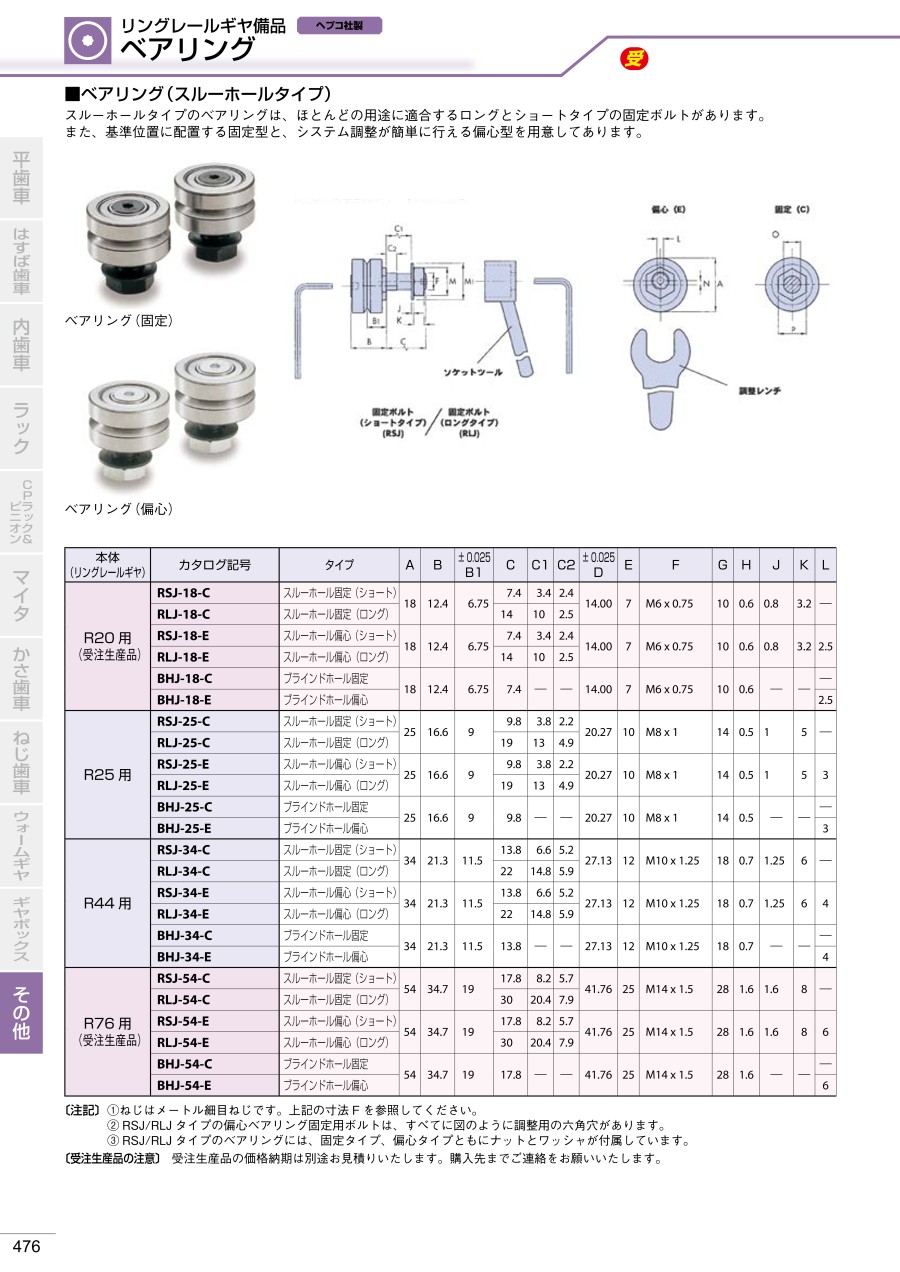

外形図

外形図1

固定ボルト（ショートサイズ）、固定ボルト（ロングサイズ）、ソケットツール。

外形図2

偏心（E）、固定（C）、調節レンチ。

外形図3

固定（C）。

外形図4

偏心（E）。

規格表

カタログ記号	本体（リールレールギヤ）	タイプ	A	B	B1 ±0.025	C	C1	C2	D ±0.025	E	F	G	H	J	K
カタログ記号	本体（リールレールギヤ）	タイプ	A	B	B1 ±0.025	C	C1	C2	D ±0.025	E	F	G	H	J	K
RSJ-25-C	R25用	スルーホール固定（ショート）	25	16.6	9	9.8	3.8	2.2	20.27	10	M8×1	14	0.5	1	5
RLJ-25-C	R25用	スルーホール固定（ロング）	25	16.6	9	19	13	4.9	20.27	10	M8×1	14	0.5	1	5
RSJ-25-E	R25用	スルーホール偏心（ショート）	25	16.6	9	9.8	3.8	2.2	20.27	10	M8×1	14	0.5	1	5
RLJ-25-E	R25用	スルーホール偏心（ロング）	25	16.6	9	19	13	4.9	20.27	10	M8×1	14	0.5	1	5
BHJ-25-C	R25用	ブラインドホール固定	25	16.6	9	9.8	-	-	20.27	10	M8×1	14	0.5	-	-
BHJ-25-E	R25用	ブラインドホール偏心	25	16.6	9	9.8	-	-	20.27	10	M8×1	14	0.5	-	-
RSJ-34-C	R44用	スルーホール固定（ショート）	34	21.3	11.5	13.8	6.6	5.2	27.13	12	M10×1.25	18	0.7	1.25	6
RLJ-34-C	R44用	スルーホール固定（ロング）	34	21.3	11.5	22	14.8	5.9	27.13	12	M10×1.25	18	0.7	1.25	6
RSJ-34-E	R44用	スルーホール偏心（ショート）	34	21.3	11.5	13.8	6.6	5.2	27.13	12	M10×1.25	18	0.7	1.25	6
RLJ-34-E	R44用	スルーホール偏心（ロング）	34	21.3	11.5	22	14.8	5.9	27.13	12	M10×1.25	18	0.7	1.25	6
BHJ-34-C	R44用	ブラインドホール固定	34	21.3	11.5	13.8	-	-	27.13	12	M10×1.25	18	0.7	-	-
BHJ-34-E	R44用	ブラインドホール偏心	34	21.3	11.5	13.8	-	-	27.13	12	M10×1.25	18	0.7	-	-

カタログ記号	L	M	M1	N	O	P	Q	R	S	S1	T	T1	T2	U ±0.2	U1	V	W	X	Y	Z	質量 (g)
カタログ記号	L	M	M1	N	O	P	Q	R	S	S1	T	T1	T2	U ±0.2	U1	V	W	X	Y	Z	質量 (g)
RSJ-25-C	-	13	17	-	8	13	-	-	-	-	-	-	-	-	-	-	-	-	-	-	48
RLJ-25-C	-	13	17	-	8	13	-	-	-	-	-	-	-	-	-	-	-	-	-	-	51
RSJ-25-E	3	13	17	2	8	13	-	-	-	-	-	-	-	-	-	-	-	-	-	-	48
RLJ-25-E	3	13	17	2	8	13	-	-	-	-	-	-	-	-	-	-	-	-	-	-	51
BHJ-25-C	-	-	-	-	-	13	-	-	-	-	-	-	-	-	-	-	-	-	-	-	43
BHJ-25-E	3	-	-	-	-	13	3	1.5	7	9	12	5	10	50	72	14	32	M5×0.8	8.5	10	105
RSJ-34-C	-	17	21	-	10	15	-	-	-	-	-	-	-	-	-	-	-	-	-	-	115
RLJ-34-C	-	17	21	-	10	15	-	-	-	-	-	-	-	-	-	-	-	-	-	-	120
RSJ-34-E	4	17	21	2.5	10	15	-	-	-	-	-	-	-	-	-	-	-	-	-	-	115
RLJ-34-E	4	17	21	2.5	10	15	-	-	-	-	-	-	-	-	-	-	-	-	-	-	120
BHJ-34-C	-	-	-	-	-	15	-	-	-	-	-	-	-	-	-	-	-	-	-	-	105
BHJ-34-E	4	-	-	-	-	15	4	2	9.5	8.5	17.5	6.5	12.5	60	90.5	17	42	M6×1	10	14	235

商品特長詳細

ベアリング（スルーホールタイプ）

スルーホールタイプのベアリングは、ほとんどの用途に適合するロングとショートタイプの固定ボルトがあります。
また、基準位置に配置する固定型と、システム調整が簡単に行える偏心型を用意してあります。

ベアリング（ブラインドホールタイプ）

ブラインドホールタイプのベアリングは、ベアリングの背面から固定できないときに使用するもので、
基準位置に配置する固定型と、システム調整が簡単に行える偏心型を用意してあります。

注意・禁止事項

1.ねじはメートル細目ねじ。上記の寸法Fを参照。
2.RSJ/RLJタイプの偏心ベアリング固定用ボルトは、すべてに図のように調整用の六角穴がある。
3.RSJ/RLJタイプのベアリングには、固定タイプ、偏心タイプともにナットとワッシャが付属。
4.R寸法の値は調整ナットの偏心量であり、360°回転する調整ナットのベアリング中心線での調整量となる。
5.ベアリングの各サイズは、特定のサイズのリング部材を使用するように設計されている。ただし、用途によって必要な場合には、設計されたリング部材より大きい任意のリング部材と任意のベアリングを組み合わせて使用することが可能。さらに、サイズ34のベアリングをサイズ25のリング部材とともに使用することが可能。

型番リスト

表示件数

型番

首下長さ

(mm)

外径

(φ)

ねじサイズ

仕様

種類

RoHS?

最小発注数量

10	25	M8X1	R25用	ブラインドホール固定	10	1個
10	25	M8X1	R25用	ブラインドホール偏心	10	1個
14	34	M10X1.25	R44用	ブラインドホール固定	10	1個
14	34	M10X1.25	R44用	ブラインドホール偏心	10	1個
19	25	M8X1	R25用	スルーホール固定（ロング）	10	1個
19	25	M8X1	R25用	スルーホール偏心（ロング）	10	1個
22	34	M10X1.25	R44用	スルーホール固定（ロング）	10	1個
22	34	M10X1.25	R44用	スルーホール偏心（ロング）	10	1個
9.8	25	M8X1	R25用	スルーホール固定（ショート）	10	1個
9.8	25	M8X1	R25用	スルーホール偏心（ショート）	10	1個
13.8	34	M10X1.25	R44用	スルーホール固定（ショート）	10	1個
13.8	34	M10X1.25	R44用	スルーホール偏心（ショート）	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,631円 ( 9,494円 )	9日目
16,434円 ( 18,077円 )	2日目
11,354円 ( 12,489円 )	2日目
21,466円 ( 23,613円 )	2日目
9,511円 ( 10,462円 )	在庫品1日目当日出荷可能
11,562円 ( 12,718円 )	在庫品1日目当日出荷可能
11,621円 ( 12,783円 )	在庫品1日目当日出荷可能
14,557円 ( 16,013円 )	在庫品1日目当日出荷可能
8,631円 ( 9,494円 )	2日目
10,637円 ( 11,701円 )	2日目
11,822円 ( 13,004円 )	2日目
13,676円 ( 15,044円 )	2日目

詳細情報

基本情報

基本情報

S45C相当で高周波焼入れがしてあるリングレールギアを保持する為の固定用ベアリング。
【特長】
・リング、ベアリング、ルブリケータのセットで使用します。
・リングレールギアを保持する為の固定用ベアリングです。
・ショートとロング型があります。
・摩擦が少なく、リングレールとベアリングの遊びが少ない設計です。
・スルーホールタイプのベアリングは、ほとんどの用途に適合するロングとショートタイプの固定ボルトがあります。
・基準位置に配置する固定型と、システム調整が簡単に行える偏心型を用意してあります。
・ブラインドホールタイプのベアリングは、ベアリングの背面から固定できないときに使用するもので、基準位置に配置する固定型と、システム調整が簡単に行える偏心型を用意してあります。
【用途】
・回転テーブルとして使用可能。

カタログ

カタログ (見開き版)

商品担当おすすめ

小原歯車工業
ヘプコリングレールギヤ
組み合わせて利用する商品となります。
小原歯車工業
SSG 歯研平歯車
歯研が施してある平歯車です。高剛性・高磨耗性に適しており、軸穴追加工品も選択可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ヘプコリングレールギア備品ベアリングのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ヘプコリングレールギア備品ベアリング	リングレールギア備品ルブリケーター（へプコ社製）	ヘプコリングレールギヤ	TCG継ぎ足し治具	サークルギヤ CRM	SIR リングギヤ
メーカー	小原歯車工業	小原歯車工業	小原歯車工業	加茂精工	片山チエン	小原歯車工業
通常価格	8,631円-	3,342円 -	175,462円 -	10,684円 -	18,060円 -	35,734円 -
通常出荷日	在庫品1日目〜	在庫品1日目〜	2日目	19日目	4日目	2日目
