小原歯車工業

SRT・SRTB ラチェット

Name: SRT・SRTB ラチェット
Brand: 小原歯車工業
SKU: 221004937907
Rating: 4.2 (4 reviews)

カタログ

通常単価(税別): 2,025円～22,854円

税込単価: 2,228円～25,139円

通常出荷日：在庫品1日目～18日目一部当日出荷可能

耐摩耗性に優れ、歯先に高周波焼入れを施したラチェットです。【特長】・軸に取付便利な片ボス式とコスト重視...

詳細を確認

4.24.2

ラチェット爪は別売りです。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

よく一緒に見られています

小原歯車工業

SRT-C ラチェット爪

通常価格(税別)： 1,547円 (税込価格：1,702円)

通常出荷日：在庫品1日目

未確定：候補が203型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ラチェット T9

ラチェットT9K

ラチェット T4

ラチェット T4K

製品仕様

ラチェットの外観

歯の角度	60°
材料	S45C
熱処理	歯面高周波焼入れ
歯面硬度	50～60HRC

表面処理	黒染
歯面仕上げ	切削
歯切基準面	穴
追加工	可能

規格表

型番	ピッチ	歯数	形状	穴径	ボス径	歯先円直径	歯幅	ボス長さ	全長	歯の高さ	中心距離	組立高さ	許容トルク（N.m）	許容トルク（kgf.m）	質量（kg）
型番	ピッチ	歯数	形状	穴径	ボス径	歯先円直径	歯幅	ボス長さ	全長	歯の高さ	中心距離	組立高さ	曲げ強さ	曲げ強さ	質量（kg）
SRT2/3-50	2.09	50	T4	10	-	33.3	6	-	6	1	33.84	15.67	3.07	0.31	0.035
SRT2/3-60	2.09	60	T4	10	-	40	6	-	6	1	35.51	19	4.10	0.42	0.053
SRT2/3-80	2.09	80	T4	12	-	53.3	6	-	6	1	39.48	25.67	6.00	0.61	0.096
SRT2/3-90	2.09	90	T4	12	-	60	6	-	6	1	41.73	29	7.11	0.73	0.12
SRT2/3-100	2.09	100	T4	12	-	66.6	6	-	6	1	44.11	32.33	8.24	0.84	0.15
SRT1-50	3.14	50	T4	12	-	50	12	-	12	1.6	45.48	23.4	14.7	1.50	0.16
SRT1-60	3.14	60	T4	15	-	60	12	-	12	1.6	48.24	28.4	19.5	1.99	0.24
SRT1-80	3.14	80	T4	15	-	80	12	-	12	1.6	54.73	38.4	29.4	3.00	0.44
SRT1-90	3.14	90	T4	15	-	90	12	-	12	1.6	58.35	43.4	34.5	3.52	0.56
SRT1-100	3.14	100	T4	15	-	100	12	-	12	1.6	62.16	48.4	39.4	4.02	0.70
SRT2-30	6.28	30	T4	15	-	60	15	-	15	3.1	61.23	26.9	29.0	2.96	0.28
SRT2-40	6.28	40	T4	15	-	80	15	-	15	3.1	66.23	36.9	49.2	5.02	0.53
SRT2-50	6.28	50	T4	15	-	100	15	-	15	3.1	72.28	46.9	70.8	7.22	0.85
SRT2-60	6.28	60	T4	15	-	120	15	-	15	3.1	79.14	56.9	94.3	9.61	1.24
SRT3-30	9.42	30	T4	15	-	90	20	-	20	5	76.32	40	92.6	9.44	0.86
SRT3-40	9.42	40	T4	20	-	120	20	-	20	5	85.15	55	158	16.1	1.58
SRT3-50	9.42	50	T4	20	-	150	20	-	20	5	95.52	70	229	23.3	2.54
SRT4-30	12.57	30	T4	20	-	120	25	-	25	7.4	95.74	52.6	226	23.0	1.89
SRT4-40	12.57	40	T4	20	-	160	25	-	25	7.4	108.03	72.6	385	39.3	3.53
SRT4-50	12.57	50	T4	20	-	200	25	-	25	7.4	122.37	92.6	559	57.0	5.66
SRTB2/3-50	2.09	50	T9	10	25	33.3	6	10	16	1	33.84	15.67	3.07	0.31	0.067
SRTB2/3-60	2.09	60	T9	10	30	40	6	10	16	1	35.51	19	4.10	0.42	0.10
SRTB2/3-80	2.09	80	T9	12	35	53.3	6	10	16	1	39.48	25.67	6.00	0.61	0.16
SRTB2/3-90	2.09	90	T9	12	40	60	6	10	16	1	41.73	29	7.11	0.73	0.21
SRTB2/3-100	2.09	100	T9	12	40	66.6	6	10	16	1	44.11	32.33	8.24	0.84	0.24
SRTB1-50	3.14	50	T9	12	35	50	12	12	24	1.6	45.48	23.4	14.7	1.50	0.24
SRTB1-60	3.14	60	T9	15	40	60	12	12	24	1.6	48.24	28.4	19.5	1.99	0.34
SRTB1-80	3.14	80	T9	15	50	80	12	12	24	1.6	54.73	38.4	29.4	3.00	0.61
SRTB1-90	3.14	90	T9	15	50	90	12	12	24	1.6	58.35	43.4	34.5	3.52	0.73
SRTB1-100	3.14	100	T9	15	50	100	12	12	24	1.6	62.16	48.4	39.4	4.02	0.87
SRTB2-30	6.28	30	T9	15	50	60	15	14	29	3.1	61.23	26.9	29.0	2.96	0.47
SRTB2-40	6.28	40	T9	15	60	80	15	14	29	3.1	66.23	36.9	49.2	5.02	0.82
SRTB2-50	6.28	50	T9	15	60	100	15	14	29	3.1	72.28	46.9	70.8	7.22	1.14
SRTB2-60	6.28	60	T9	15	65	120	15	14	29	3.1	79.14	56.9	94.3	9.61	1.59
SRTB3-30	9.42	30	T9	15	75	90	20	16	36	5	76.32	40	92.6	9.44	1.40
SRTB3-40	9.42	40	T9	20	80	120	20	16	36	5	85.15	55	158	16.1	2.17
SRTB3-50	9.42	50	T9	20	85	150	20	16	36	5	95.52	70	229	23.3	3.22
SRTB4-30	12.57	30	T9	20	90	120	25	18	43	7.4	95.74	52.6	226	23.0	2.75
SRTB4-40	12.57	40	T9	20	90	160	25	18	43	7.4	108.03	72.6	385	39.3	4.38
SRTB4-50	12.57	50	T9	20	100	200	25	18	43	7.4	122.37	92.6	559	57.0	6.72

使用例

使用方法・使用事例

一般工業用

型番リスト

表示件数

型番

全長

(mm)

歯幅

(mm)

穴径

(φ)

歯数

ピッチ

ボス径

(φ)

ねじサイズ

軸穴仕様

形状

ボス長さ

(mm)

バックラッシ

(mm)

キー溝

(mm)

ねじ穴寸法

(mm)

RoHS2（10物質）?

最小発注数量

12	12	12	50	3.14	-	-	下穴品	T4	-	-	-	-	対応	1個
12	12	14	50	3.14	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個
12	12	15	50	3.14	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個
12	12	16	50	3.14	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個
12	12	17	50	3.14	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個
12	12	18	50	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	19	50	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	20	50	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	-	1個
12	12	22	50	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	15	60	3.14	-	-	下穴品	T4	-	-	-	-	対応	1個
12	12	16	60	3.14	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個
12	12	17	60	3.14	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個
12	12	18	60	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	19	60	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	20	60	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	22	60	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	25	60	3.14	-	-	完成品	T4K	-	なし	8×3.3	-	対応	1個
12	12	28	60	3.14	-	-	完成品	T4K	-	なし	8×3.3	-	対応	1個
12	12	15	80	3.14	-	-	下穴品	T4	-	-	-	-	対応	1個
12	12	16	80	3.14	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個
12	12	17	80	3.14	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個
12	12	18	80	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	19	80	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	20	80	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	22	80	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	25	80	3.14	-	-	完成品	T4K	-	なし	8×3.3	-	対応	1個
12	12	28	80	3.14	-	-	完成品	T4K	-	なし	8×3.3	-	対応	1個
12	12	30	80	3.14	-	-	完成品	T4K	-	なし	8×3.3	-	対応	1個
12	12	32	80	3.14	-	-	完成品	T4K	-	なし	10×3.3	-	対応	1個
12	12	35	80	3.14	-	-	完成品	T4K	-	なし	10×3.3	-	対応	1個
12	12	15	90	3.14	-	-	下穴品	T4	-	-	-	-	対応	1個
12	12	16	90	3.14	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個
12	12	17	90	3.14	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個
12	12	18	90	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	19	90	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	20	90	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	22	90	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	25	90	3.14	-	-	完成品	T4K	-	なし	8×3.3	-	対応	1個
12	12	28	90	3.14	-	-	完成品	T4K	-	なし	8×3.3	-	対応	1個
12	12	30	90	3.14	-	-	完成品	T4K	-	なし	8×3.3	-	対応	1個
12	12	32	90	3.14	-	-	完成品	T4K	-	なし	10×3.3	-	対応	1個
12	12	35	90	3.14	-	-	完成品	T4K	-	なし	10×3.3	-	対応	1個
12	12	40	90	3.14	-	-	完成品	T4K	-	なし	12×3.3	-	対応	1個
12	12	15	100	3.14	-	-	下穴品	T4	-	-	-	-	対応	1個
12	12	16	100	3.14	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個
12	12	17	100	3.14	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個
12	12	18	100	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	19	100	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	20	100	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	22	100	3.14	-	-	完成品	T4K	-	なし	6×2.8	-	対応	1個
12	12	25	100	3.14	-	-	完成品	T4K	-	なし	8×3.3	-	対応	1個
12	12	28	100	3.14	-	-	完成品	T4K	-	なし	8×3.3	-	対応	1個
12	12	30	100	3.14	-	-	完成品	T4K	-	なし	8×3.3	-	対応	1個
12	12	32	100	3.14	-	-	完成品	T4K	-	なし	10×3.3	-	対応	1個
12	12	35	100	3.14	-	-	完成品	T4K	-	なし	10×3.3	-	対応	1個
12	12	40	100	3.14	-	-	完成品	T4K	-	なし	12×3.3	-	対応	1個
12	12	45	100	3.14	-	-	完成品	T4K	-	なし	14×3.8	-	対応	1個
6	6	10	50	2.09	-	-	下穴品	T4	-	-	-	-	対応	1個
6	6	12	50	2.09	-	-	完成品	T4K	-	なし	4×1.8	-	対応	1個
6	6	14	50	2.09	-	-	完成品	T4K	-	なし	5×2.3	-	対応	1個

通常単価(税別) (税込単価)	通常出荷日

2,117円 ( 2,329円 )	在庫品1日目当日出荷可能
4,344円 ( 4,778円 )	4日目
4,344円 ( 4,778円 )	4日目
4,005円 ( 4,406円 )	18日目
3,897円 ( 4,287円 )	4日目
4,078円 ( 4,486円 )	4日目
3,897円 ( 4,287円 )	4日目
4,127円 ( 4,540円 )	5日目
3,897円 ( 4,287円 )	4日目
2,763円 ( 3,039円 )	在庫品1日目当日出荷可能
5,047円 ( 5,552円 )	4日目
4,406円 ( 4,847円 )	4日目
4,237円 ( 4,661円 )	4日目
4,237円 ( 4,661円 )	4日目
4,808円 ( 5,289円 )	4日目
4,320円 ( 4,752円 )	4日目
5,194円 ( 5,713円 )	4日目
4,237円 ( 4,661円 )	4日目
3,438円 ( 3,782円 )	在庫品1日目当日出荷可能
5,669円 ( 6,236円 )	4日目
5,013円 ( 5,514円 )	4日目
5,013円 ( 5,514円 )	4日目
5,013円 ( 5,514円 )	4日目
5,939円 ( 6,533円 )	4日目
5,013円 ( 5,514円 )	4日目
5,188円 ( 5,707円 )	4日目
5,013円 ( 5,514円 )	4日目
5,059円 ( 5,565円 )	4日目
5,013円 ( 5,514円 )	4日目
5,013円 ( 5,514円 )	4日目
3,440円 ( 3,784円 )	2日目
5,539円 ( 6,093円 )	4日目
5,287円 ( 5,816円 )	4日目
5,287円 ( 5,816円 )	4日目
5,287円 ( 5,816円 )	4日目
5,287円 ( 5,816円 )	4日目
5,287円 ( 5,816円 )	4日目
5,539円 ( 6,093円 )	4日目
5,539円 ( 6,093円 )	4日目
5,287円 ( 5,816円 )	4日目
5,287円 ( 5,816円 )	4日目
5,287円 ( 5,816円 )	4日目
5,287円 ( 5,816円 )	4日目
4,204円 ( 4,624円 )	在庫品1日目当日出荷可能
6,222円 ( 6,844円 )	4日目
6,001円 ( 6,601円 )	4日目
5,844円 ( 6,428円 )	4日目
5,844円 ( 6,428円 )	4日目
6,046円 ( 6,651円 )	4日目
5,844円 ( 6,428円 )	4日目
6,281円 ( 6,909円 )	4日目
5,844円 ( 6,428円 )	4日目
6,225円 ( 6,848円 )	4日目
5,844円 ( 6,428円 )	4日目
5,844円 ( 6,428円 )	4日目
5,844円 ( 6,428円 )	4日目
5,844円 ( 6,428円 )	4日目
2,025円 ( 2,228円 )	在庫品1日目当日出荷可能
4,221円 ( 4,643円 )	在庫品1日目当日出荷可能
3,455円 ( 3,801円 )	4日目

基本情報

基本情報

耐摩耗性に優れ、歯先に高周波焼入れを施したラチェットです。
【特長】
・軸に取付便利な片ボス式とコスト重視のベター形状あります。
・S45C、歯面高周波焼入れ、逆回転防止に使用可能です。
・回転方向を一方向に制限するために用いられるシンブルな機構です。
・KHKラチェット及びラチェット爪は、歯の部分に高周波焼入れしてありますので、耐久性に富んでいます。
【用途】
・テニスやバレーボールのネットを張る装置、逆転防止装置に便利。

ご注意

ラチェット爪は別売りです。
こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

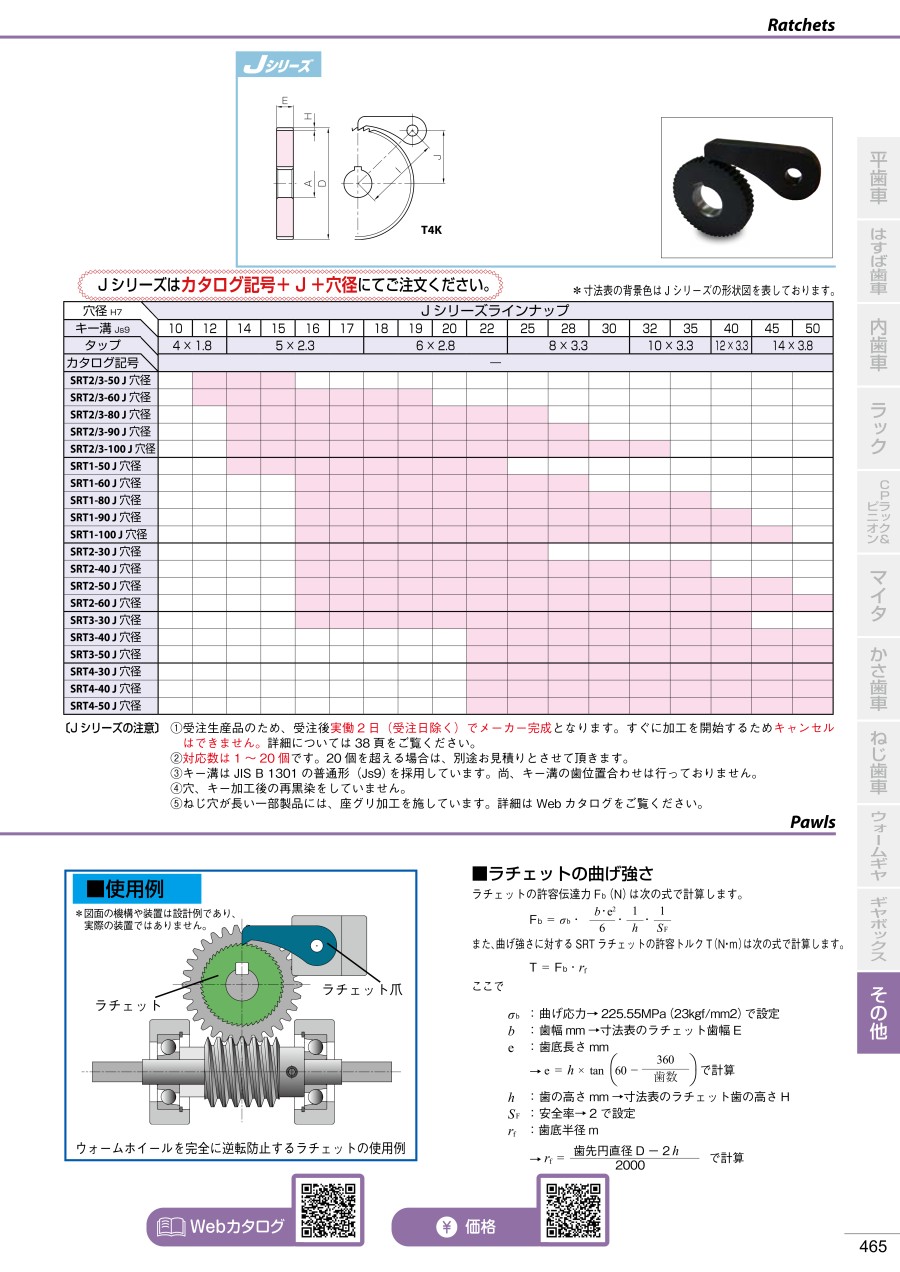

カタログ

カタログ (見開き版)

商品担当おすすめ

小原歯車工業
SRT-C ラチェット爪
組み合わせて利用する商品となります。
小原歯車工業
SSG 歯研平歯車
歯研が施してある平歯車です。高剛性・高磨耗性に適しており、軸穴追加工品も選択可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
