メカニカル部品技術窓口
歯部以外は防炭処理を施している為、軸穴加工などの追加工が可能なスパイラルマイタギヤ。【特長】・SMマイ...
詳細を確認

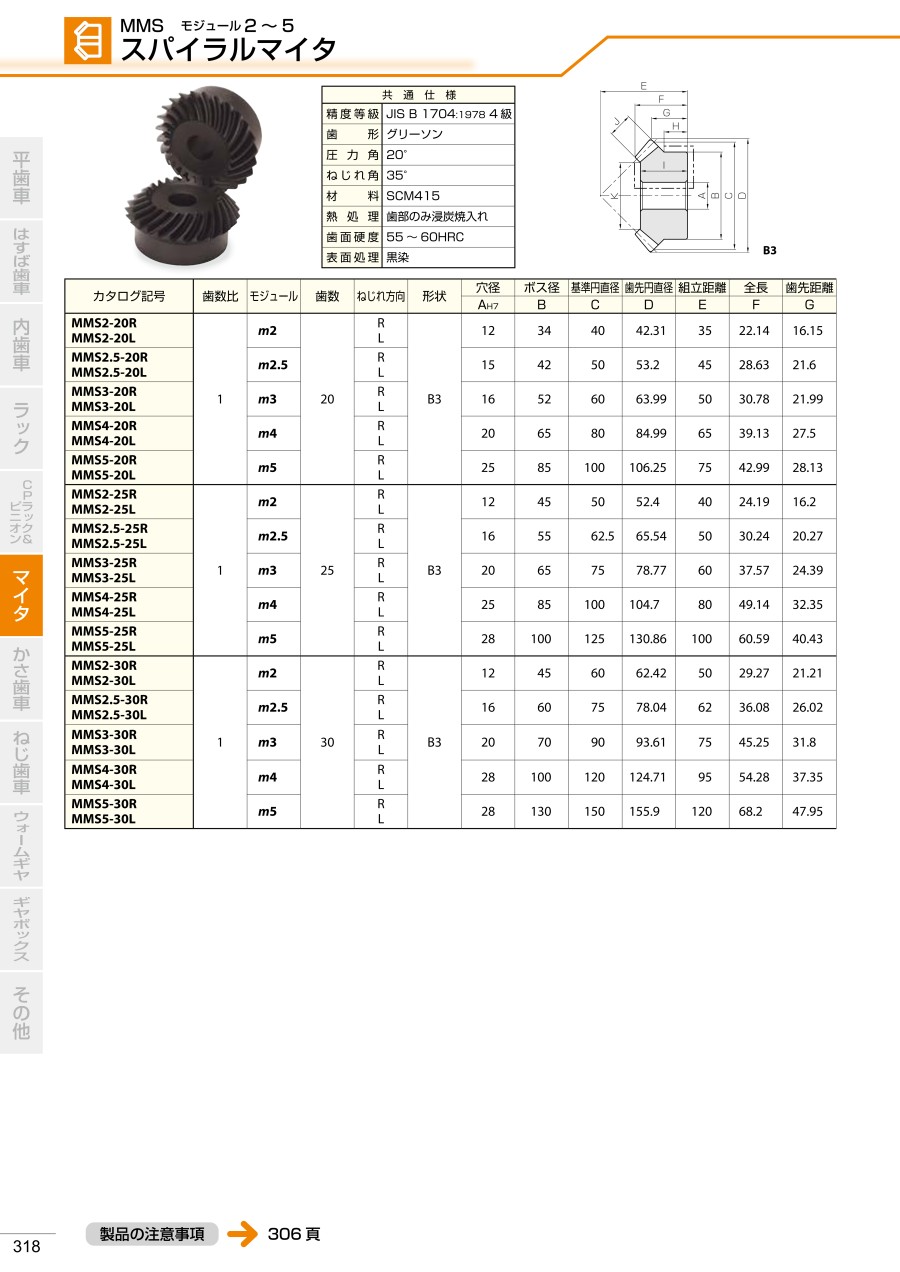

B3の形成図

外観
| 共通仕様 | |||
|---|---|---|---|
| 精度等級 | JIS B 1704:1978 4級 | 歯面硬度 | 55~60HRC |
| 歯形 | グリーソン | 表面処理 | 黒染 |
| 圧力角 | 20° | 歯面仕上げ | 切削 |
| ねじれ角 | 35° | 歯切基準面 | 穴(H7) |
| 材料 | SCM415 | 追加工 | 防炭部は追加工可能 |
| 熱処理 | 浸炭焼入れ(*1) | ||
(*1)穴径、ボス部は浸炭防止
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,355円 ( 4,791円 ) | 在庫品1日目当日出荷可能 |
4,325円 ( 4,758円 ) | 在庫品1日目当日出荷可能 |
5,753円 ( 6,328円 ) | 在庫品1日目当日出荷可能 |
5,753円 ( 6,328円 ) | 在庫品1日目当日出荷可能 |
6,169円 ( 6,786円 ) | 2日目 |
6,169円 ( 6,786円 ) | 2日目 |
7,298円 ( 8,028円 ) | 2日目 |
6,879円 ( 7,567円 ) | 2日目 |
6,595円 ( 7,255円 ) | 2日目 |
6,595円 ( 7,255円 ) | 2日目 |
9,516円 ( 10,468円 ) | 在庫品1日目当日出荷可能 |
9,747円 ( 10,722円 ) | 在庫品1日目当日出荷可能 |
10,462円 ( 11,508円 ) | 在庫品1日目当日出荷可能 |
10,462円 ( 11,508円 ) | 2日目 |
14,809円 ( 16,290円 ) | 2日目 |
14,809円 ( 16,290円 ) | 3日目 |
21,381円 ( 23,519円 ) | 2日目 |
21,381円 ( 23,519円 ) | 2日目 |
21,171円 ( 23,288円 ) | 3日目 |
21,171円 ( 23,288円 ) | 3日目 |
27,725円 ( 30,498円 ) | 2日目 |
27,725円 ( 30,498円 ) | 11日目 |
38,582円 ( 42,440円 ) | 2日目 |
38,582円 ( 42,440円 ) | 2日目 |
歯部以外は防炭処理を施している為、軸穴加工などの追加工が可能なスパイラルマイタギヤ。
【特長】
・SMマイタに比べ強度と耐摩耗性が優れており、追加工も可能。
・※セット販売ではなく、1個単位になりますので、ご注意ください。
【用途】
・直交軸。
・各種機構部、工作機械、測定器など。



通常価格、通常出荷日が表示と異なる場合がございます
通常価格、通常出荷日が表示と異なる場合がございます
