DS 成形平歯車

DS 成形平歯車
  • 数量スライド割引
通常単価(税別):
139円~
(税込単価):
153円~
通常出荷日:
在庫品1日目~  一部当日出荷可能17:00まで受付
軽負荷のOA機器等に使用可能な平歯車。
【特長】
・ジュラコン、N12級相当、小モジュールの成形品。
・量産によりコストメリットがあり、軽負荷のOA機器等に。
・材質ジュラコン(R)(M90-44)、精度JISN12級の成形平歯車。
・サイズはM0.5~1で、射出成型によるローコスト。
・「ジュラコン(R)」はポリプラスチックス株式会社の日本その他の国の登録商標。
【用途】
・OA機器やおもちゃや家電などに最適。

PDF

外形図

成形平歯車S8

S8

成形平歯車S8B

S8B

成形平歯車S9

S9

製品仕様

成形平歯車の外観

精度等級 : JIS B 1702-1 N12級
歯面硬度 : (110~120HRR)
歯形 : 並歯
表面処理 : なし
圧力角 : 20°
歯の基準面 : 穴
材料 : ジュラコン(M90-44)
追加工 : 可能
熱処理 : なし

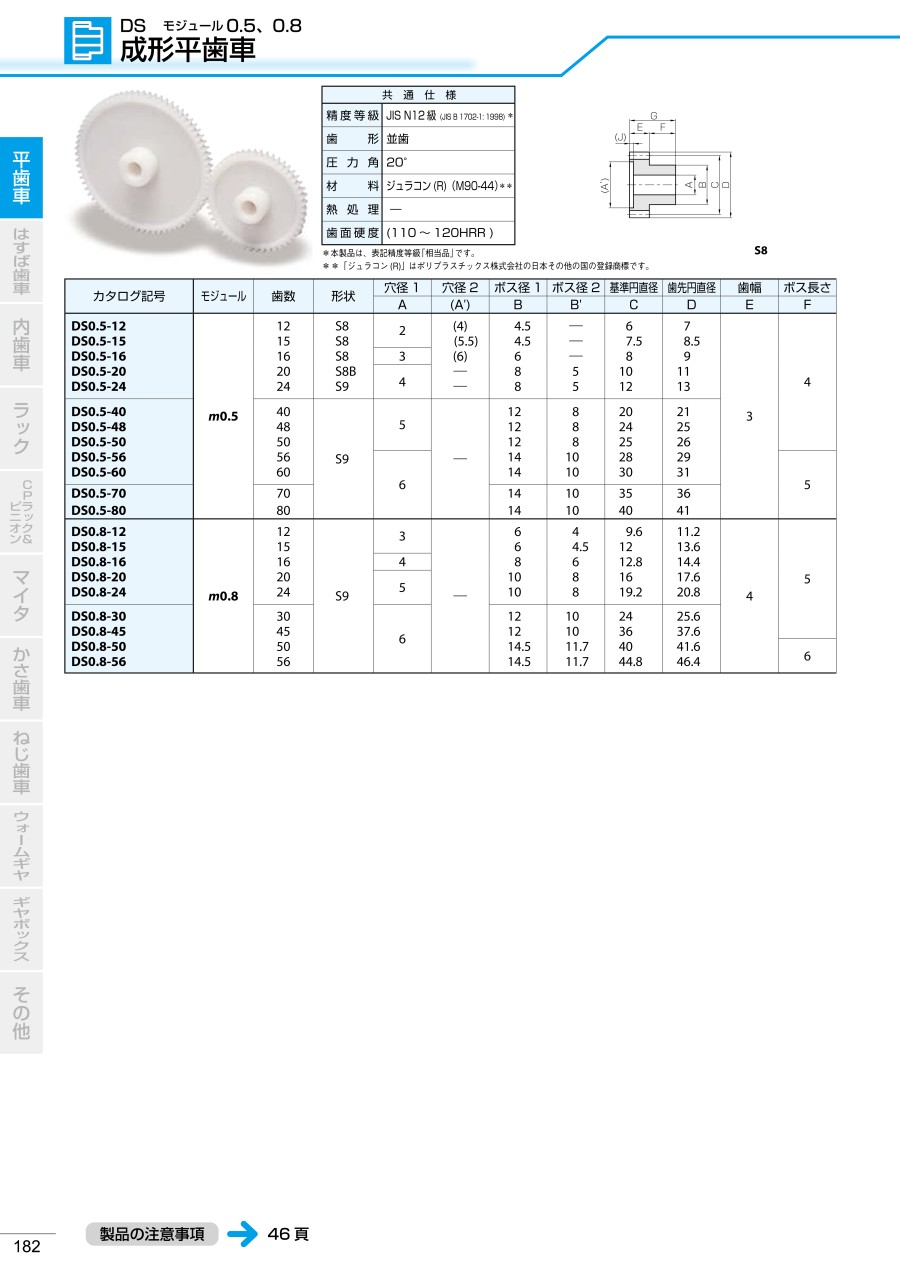

規格表

カタログ記号モジュール歯数形状穴径1
A
穴径2
(A')
ボス径1
B
ボス径2
B'
基準円直径
C
歯先円直径
D
歯幅
E
ボス長さ
F
全長
G
ウェブ厚
(H)
リム径
(I)
穴深さ
(J)
許容曲げ強さ
(kgf・m)
バックラッシ
下限(mm)
バックラッシ
上限(mm)
質量
(g)
DS0.5-120.512S82(4)4.5-67347--(0.6)0.006400.300.17
DS0.5-150.515S82(5.5)4.5-7.58.5347--(0.6)0.009400.300.23
DS0.5-160.516S83(6)6-89347--(0.6)0.01000.300.28
DS0.5-180.518S83(7)6-910347--(0.6)0.01200.300.33
DS0.5-200.520S8B4-851011347(2.4)(8)-0.01400.300.47
DS0.5-240.524S94-851213347(1.8)(9.5)-0.01800.300.58
DS0.5-250.525S94-8612.513.5347(1.8)(10)-0.01900.300.61
DS0.5-280.528S94-861415347(1.8)(11.5)-0.02200.300.69
DS0.5-300.530S95-1071516347(1.8)(12)-0.02300.300.90
DS0.5-320.532S95-1071617347(1.8)(13)-0.02500.300.97
DS0.5-350.535S95-10717.518.5347(1.8)(14.5)-0.02900.301.09
DS0.5-360.536S95-1071819347(1.8)(15)-0.03000.301.13
DS0.5-400.540S95-1282021347(1.8)(16.5)-0.03400.301.53
DS0.5-450.545S95-12822.523.5347(1.8)(19)-0.03900.301.78
DS0.5-480.548S95-1282425347(1.8)(21)-0.04300.301.91
DS0.5-500.550S95-1282526347(1.8)(21.5)-0.04500.302.02
DS0.5-560.556S96-14102829358(1.8)(24.5)-0.05100.302.77
DS0.5-600.560S96-14103031358(1.8)(26.5)-0.05500.303.02
DS0.5-640.564S96-14103233358(1.8)(28.5)-0.05900.303.29
DS0.5-700.570S96-14103536358(1.8)(31.5)-0.06600.303.71
DS0.5-720.572S96-14103637358(1.8)(32)-0.06800.303.86
DS0.5-800.580S96-14104041358(1.8)(36.5)-0.07600.304.51
DS0.8-120.812S93-649.611.2459(2)(6.7)-0.02200.480.48
DS0.8-150.815S93-64.51213.6459(2)(8.8)-0.03200.480.64
DS0.8-160.816S94-8612.814.4459(2)(9.2)-0.03500.480.84
DS0.8-180.818S94-8614.416459(2)(10.7)-0.04100.480.97
DS0.8-200.820S95-1081617.6459(2)(12.7)-0.04800.481.26
DS0.8-240.824S95-10819.220.8459(2)(15)-0.06000.481.59
DS0.8-250.825S95-1082021.6459(2)(16.5)-0.06400.481.73
DS0.8-280.828S95-10822.424459(2)(18.5)-0.07400.481.91
DS0.8-300.830S96-12102425.6459(2)(19.5)-0.08000.482.37
DS0.8-320.832S96-121025.627.2459(2)(21)-0.08700.482.57
DS0.8-350.835S96-12102829.6459(2)(23.5)-0.09800.482.91
DS0.8-360.836S96-121028.830.4459(2)(24.5)-0.1000.483.00
DS0.8-400.840S96-12103233.6459(2)(27.5)-0.1200.483.47
DS0.8-450.845S96-12103637.6459(2)(31)-0.1300.484.18
DS0.8-480.848S96-14.511.738.4404610(2)(33.5)-0.1500.485.31
DS0.8-500.850S96-14.511.74041.64610(2)(35)-0.1500.485.60
DS0.8-560.856S96-14.511.744.846.44610(2)(39.5)-0.1700.486.55
DS0.8-600.860S96-14.511.74849.64610(2)(42.5)-0.1900.487.30
DS0.8-640.864S96-15.511.751.252.84610(2)(46)-0.2000.488.64
DS0.8-700.870S96-15.511.75657.64610(2)(50.5)-0.2200.489.52
DS0.8-720.872S96-15.511.757.659.24610(2)(51.5)-0.2300.489.85
DS0.8-800.880S96-15.511.76465.64610(2)(55.5)-0.2600.4811.80
DS1-12112S94-8612146612(3)(8.5)-0.04500.601.10
DS1-15115S94-8715176612(3)(11)-0.06600.601.49
DS1-16116S95-10816186612(3)(11.5)-0.07300.601.87
DS1-18118S95-10818206612(3)(13.5)-0.08500.602.15
DS1-20120S95-11.7920226612(3)(15)-0.09800.602.85
DS1-24124S95-11.7924266612(3)(17)-0.1200.603.81
DS1-25125S95-11.7925276612(3)(20)-0.1300.603.76
DS1-28128S95-11.7928306612(3)(23)-0.1500.604.39
DS1-30130S96-141230326612(3)(24)-0.1600.605.46
DS1-32132S96-141232346612(3)(26.5)-0.1800.605.86
DS1-35135S96-141235376612(3)(29)-0.2000.606.73
DS1-36136S96-141236386612(3)(30)-0.2100.607.01
DS1-40140S98-161440426612(3)(34)-0.2400.608.39
DS1-45145S98-161445476612(3)(39.5)-0.2700.609.87
DS1-48148S98-161448506814(3)(40)-0.3000.6012.0
DS1-50150S98-161450526814(3)(42.5)-0.3100.6012.6
DS1-56156S98-1815.656586814(3)(48.5)-0.3600.6015.8
DS1-60160S98-1815.660626814(3)(52.5)-0.3900.6017.6
DS1-64164S98-1815.664666814(3)(56.5)-0.4100.6019.4
DS1-70170S98-1815.670726814(3)(62.5)-0.4600.6022.4
DS1-72172S98-1815.672746814(3)(64)-0.4700.6023.7
DS1-80180S98-1815.680826814(3)(72.5)-0.5300.6027.9

使用例

使用方法・使用事例

一般工業用

注意・禁止事項

製品特性上の注意

  1. 1.表記の許容トルクは任意の使用条件で計算した参考値。
  2. 2.表記のバックラッシは同一型番どうし理論値で組み立てたときの法線方向バックラッシ。
  3. 3.穴径公差は- 0.05〜-0.30となっているが、穴中央部は若干プラスしている場合あり。
型番

DS0.5-12

DS0.5-15

DS0.5-16

DS0.5-20

DS0.5-24

DS0.5-30

DS0.5-40

DS0.5-45

DS0.5-48

DS0.5-50

DS0.5-56

DS0.5-60

DS0.5-64

DS0.5-70

DS0.5-80

DS0.8-12

DS0.8-15

DS0.8-16

DS0.8-20

DS0.8-24

DS0.8-30

DS0.8-40

DS0.8-45

DS0.8-48

DS0.8-50

DS0.8-56

DS0.8-60

DS0.8-70

DS0.8-80

DS1-12

DS1-15

DS1-16

DS1-18

DS1-20

DS1-24

DS1-25

DS1-28

DS1-30

DS1-32

DS1-35

DS1-36

DS1-40

DS1-45

DS1-48

DS1-50

DS1-56

DS1-60

DS1-64

DS1-70

DS1-72

DS1-80

型番通常単価(税別)(税込単価)最小発注数量スライド値引通常
出荷日
RoHS ?モジュール 歯数
(歯)
穴径、軸径
(φ)
歯幅
(mm)
精度等級
((級) ※新JIS)
ボス径
(φ)
ボス長さ
(mm)

139円

( 153円 )
1個

在庫品1日目

当日出荷可能

100.5 12 2 3 N12 4.5 4

143円

( 157円 )
1個あり

在庫品1日目

当日出荷可能

100.5 15 2 3 N12 4.5 4

148円

( 163円 )
1個あり

在庫品1日目

当日出荷可能

100.5 16 3 3 N12 6 4

157円

( 173円 )
1個あり

在庫品1日目

当日出荷可能

100.5 20 4 3 N12 8 4

158円

( 174円 )
1個あり

在庫品1日目

当日出荷可能

100.5 24 4 3 N12 8 4

168円

( 185円 )
1個あり

在庫品1日目

当日出荷可能

100.5 30 5 3 N12 10 4

168円

( 185円 )
1個

在庫品1日目

当日出荷可能

100.5 40 5 3 N12 12 4

179円

( 197円 )
1個

在庫品1日目

当日出荷可能

100.5 45 5 3 N12 12 4

179円

( 197円 )
1個

在庫品1日目

当日出荷可能

100.5 48 5 3 N12 12 4

179円

( 197円 )
1個

在庫品1日目

当日出荷可能

100.5 50 5 3 N12 12 4

198円

( 218円 )
1個

在庫品1日目

当日出荷可能

100.5 56 6 3 N12 14 5

198円

( 218円 )
1個

在庫品1日目

当日出荷可能

100.5 60 6 3 N12 14 5

197円

( 217円 )
1個

在庫品1日目

当日出荷可能

-0.5 64 6 3 N12 14 5

238円

( 262円 )
1個あり

在庫品1日目

当日出荷可能

100.5 70 6 3 N12 14 5

238円

( 262円 )
1個

在庫品1日目

当日出荷可能

100.5 80 6 3 N12 14 5

148円

( 163円 )
1個あり

在庫品1日目

当日出荷可能

100.8 12 3 4 N12 6 5

157円

( 173円 )
1個あり

在庫品1日目

当日出荷可能

100.8 15 3 4 N12 6 5

165円

( 182円 )
1個あり

在庫品1日目

当日出荷可能

100.8 16 4 4 N12 8 5

178円

( 196円 )
1個あり

在庫品1日目

当日出荷可能

100.8 20 5 4 N12 10 5

185円

( 204円 )
1個あり

在庫品1日目

当日出荷可能

100.8 24 5 4 N12 10 5

198円

( 218円 )
1個あり

在庫品1日目

当日出荷可能

100.8 30 6 4 N12 12 5

229円

( 252円 )
1個あり

在庫品1日目

当日出荷可能

100.8 40 6 4 N12 12 5

238円

( 262円 )
1個あり

在庫品1日目

当日出荷可能

100.8 45 6 4 N12 12 5

258円

( 284円 )
1個あり

在庫品1日目

当日出荷可能

100.8 48 6 4 N12 14.5 6

269円

( 296円 )
1個

2日目

100.8 50 6 4 N12 14.5 6

278円

( 306円 )
1個

在庫品1日目

当日出荷可能

100.8 56 6 4 N12 14.5 6

287円

( 316円 )
1個あり

在庫品1日目

当日出荷可能

100.8 60 6 4 N12 14.5 6

297円

( 327円 )
1個あり

在庫品1日目

当日出荷可能

100.8 70 6 4 N12 15.5 6

319円

( 351円 )
1個あり

在庫品1日目

当日出荷可能

100.8 80 6 4 N12 15.5 6

159円

( 175円 )
1個あり

在庫品1日目

当日出荷可能

101 12 4 6 N12 8 6

168円

( 185円 )
1個

在庫品1日目

当日出荷可能

101 15 4 6 N12 8 6

179円

( 197円 )
1個

在庫品1日目

当日出荷可能

101 16 5 6 N12 10 6

189円

( 208円 )
1個

在庫品1日目

当日出荷可能

101 18 5 6 N12 10 6

198円

( 218円 )
1個

在庫品1日目

当日出荷可能

101 20 5 6 N12 11.7 6

208円

( 229円 )
1個

在庫品1日目

当日出荷可能

101 24 5 6 N12 11.7 6

247円

( 272円 )
1個あり

在庫品1日目

当日出荷可能

101 25 5 6 N12 11.7 6

258円

( 284円 )
1個

2日目

101 28 5 6 N12 11.7 6

267円

( 294円 )
1個

在庫品1日目

当日出荷可能

101 30 6 6 N12 14 6

298円

( 328円 )
1個あり

在庫品1日目

当日出荷可能

101 32 6 6 N12 14 6

278円

( 306円 )
1個

在庫品1日目

当日出荷可能

101 35 6 6 N12 14 6

288円

( 317円 )
1個

在庫品1日目

当日出荷可能

101 36 6 6 N12 14 6

288円

( 317円 )
1個

在庫品1日目

当日出荷可能

101 40 8 6 N12 16 6

297円

( 327円 )
1個あり

在庫品1日目

当日出荷可能

101 45 8 6 N12 16 6

328円

( 361円 )
1個

在庫品1日目

当日出荷可能

101 48 8 6 N12 16 8

369円

( 406円 )
1個

在庫品1日目

当日出荷可能

101 50 8 6 N12 16 8

369円

( 406円 )
1個あり

在庫品1日目

当日出荷可能

101 56 8 6 N12 18 8

348円

( 383円 )
1個

在庫品1日目

当日出荷可能

101 60 8 6 N12 18 8

387円

( 426円 )
1個あり

在庫品1日目

当日出荷可能

101 64 8 6 N12 18 8

378円

( 416円 )
1個

在庫品1日目

当日出荷可能

101 70 8 6 N12 18 8

400円

( 440円 )
1個あり

在庫品1日目

当日出荷可能

101 72 8 6 N12 18 8

400円

( 440円 )
1個

在庫品1日目

当日出荷可能

101 80 8 6 N12 18 8

Loading...

  1. 1

商品担当おすすめ

BB ブッシュ 画像

BB ブッシュ

小原歯車工業

同時に使用する製品となります。
SSG 歯研平歯車 画像

SSG 歯研平歯車

小原歯車工業

歯研が施してある平歯車です。高剛性・高磨耗性に適しており、軸穴追加工品も選択可能です。

基本情報

歯車形状 B形 材質 樹脂 表面処理 なし
軸穴形状 丸穴 熱処理 なし 歯研 なし
バックラッシ あり 金属ブッシュ なし 材質(詳細) ジュラコン(M90-44)
軸穴仕様 下穴品

この商品を見た人は、こんな商品も見ています

今見ている商品

DS 成形平歯車

DS 成形平歯車

    LS 焼結平歯車

    LS 焼結平歯車

      KS調質平歯車

      KS調質平歯車

        SS 平歯車

        SS 平歯車

          KSSCP調質平歯車

          KSSCP調質平歯車

            SUS ステンレス平歯車

            SUS ステンレス平歯車

              CP標準平歯車

              CP標準平歯車

                BSS 平歯車

                BSS 平歯車

                  ホイールギヤ HF

                  ホイールギヤ HF

                    NSU 融着平歯車

                    NSU 融着平歯車

                      SUSF Fロックギヤ

                      SUSF Fロックギヤ

                        PS プラスチック平歯車

                        PS プラスチック平歯車

                          TCGローラーピニオン

                          TCGローラーピニオン

                            メーカー 小原歯車工業 小原歯車工業 小原歯車工業 小原歯車工業 小原歯車工業 小原歯車工業 ㈱三興製作所 小原歯車工業 青木精密工業 小原歯車工業 小原歯車工業 小原歯車工業 加茂精工
                            通常価格
                            (税別)
                            139円~ 228円~ 1,599円~ 418円~ 1,781円~ 1,189円~ 904円~ 428円~ 522円~ 7,605円~ 3,590円~ 558円~ 25,520円~
                            通常出荷日 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 7日目~   在庫品1日目~   当日出荷可能 3日目   在庫品1日目~   当日出荷可能 3日目   在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 26日目
                            歯車形状 B形 - B形 - B形 - B形 - B形 B形 B形 B形 A形
                            材質 樹脂 鋳造品 一般鉄鋼材 一般鉄鋼材 一般鉄鋼材 ステンレス 一般鉄鋼材 黄銅 鋳造品 樹脂 - 樹脂 ステンレス
                            表面処理 なし なし 黒染 黒染 黒染 なし なし なし なし なし なし なし -
                            軸穴形状 丸穴 丸穴 丸穴 - 丸穴 - 丸穴 - 丸穴 - 丸穴 - 丸穴
                            熱処理 なし なし 調質 なし 調質 なし なし なし なし なし なし なし なし

                            DS 成形平歯車のレビュー

                            評価 4.9 平均4.9 (8件のレビュー) レビューを書く
                            • cdプレーヤーの修理2019/12/24
                              評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
                              cdプレーヤーの修理に使いましたが、目的とおりで素晴らしいです 商品というかmisumiに感謝

                              このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

                            • 評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
                              種類が豊富で、材質的にも腐食が少なく、使いやすいです。 価格も安いので助かります。

                              このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

                            • 絵bコーダによる回転検出2018/07/12
                              評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
                              エンコーダの軸がΦ4で対応するギアが見つからなかったが、このページにあって助かった。納期が早く手助かりました。また利用したいです。

                              このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

                            • 評価 5.05.02人の方が、「このレビューが参考になった」と投票しています。
                              いろんな寸法の歯車が、在庫即納で助かります。軸穴変更等、追加工もできるとより良いのですが…

                              このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

                            • 試作制作に使用2018/01/23
                              評価 5.05.00人の方が、「このレビューが参考になった」と投票しています。
                              ハンド゛メイドの試作制作に活用しています。手作りで制作制度も低いことからモジュール1.0、0.8タイプをよく使用しています。価格も手ごろで独自の追加加工もしやすく試作検討段階での利用では十分です。さらにCADデーターも用意されておりド素人の私も十分事前検討が十分出来、発注ミスすることなく愛用しております。

                              このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

                            よくあるご質問(FAQ)

                            質問: KHK標準歯車はどこで買えるのですか?
                            回答: 全国ネットの販売網が完備されておりますので最寄りの伝動用品専門店、またはVONAサポートセンター(0120-343-256)までご相談ください。
                            質問: MC901(MCナイロン)以外の樹脂歯車も製作できますか?
                            回答: 形状や材質にもよりますが、市販されている材料で切削加工が可能な樹脂はオーダー歯車として承っております。
                            樹脂歯車として一般的なPOM(ポリアセタール、ジュラコン、デルリンなどとも呼ばれます)、MC901よりも高強度なMC602ST(MCナイロン)、 耐薬品性に優れたPEEK材などは製作実績がありますが、CFRP(カーボンファイバー)やGFRP(グラスファイバー)などの繊維強化樹脂は製作できません。

                            このカテゴリにはこんな商品もあります!

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            営業時間:9:00~18:00(土曜日・日曜日・祝日は除く)

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            チャットでのご相談も受け付けております。

                            受付時間: 平日 9:00~18:00(土曜日・日曜日・祝日は除く)
