ゲイツ・ユニッタ・アジア

5GTプーリ

Name: 5GTプーリ
Brand: ゲイツ・ユニッタ・アジア
SKU: 221004925308
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

ゲイツ・ユニッタ・アジアブランドのプーリにミスミが図面レスで軸穴加工し、お届け...

詳細情報を確認する

種類
タイミングプーリ
バックラッシレスタイプ
非該当
歯形(ベルト形)
5GT
プーリ/アイドラー
プーリ(ベアリング無し)

ご注意

ミスミでの取り扱いのサイズは、「標準在庫プーリー」のみとなります。
特注（図面指示等）のご対応はできません。ミスミ製5GTプーリは互換性があり、
規格外品サービスにて製作可否を含めた見積も承っております。ご検討ください。
フランジ（2枚）は、同梱となります。（カシメなし）
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
一部規格において合いマークが施されております。

未確定：候補が578型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

プーリ歯形寸法

フランジ寸法

6Fの形状

33Fの形状

ベルト呼び幅・寸法

ベルト幅		9.0	12.0	15.0	20.0	25.0	30.0	40.0
L（参考）		22.0	25.0	28.0	35.0	40.0	45.0	55.0
Ｗ		14.0	17.0	20.0	25.0	30.0	35.0	45.0
A	0 -0.2	10.3	13.3	16.3	21.3	26.3	31.3	41.3
fb		1.85	1.85	1.85	1.85	1.85	1.85	1.85

ベルト幅に対するL、W、A、fb寸法（単位 : mm）
フランジ取付け部寸法Cの基準外径はFIDと同じ寸法を採用。しかし許容差がそれぞれに異なる。
アルミプーリの場合は回転速度が1,000min-1を超える場合または、負荷が大きい場合は歯面硬度を上げる硬質アルマイト等の表面処理が必要。

ピッチ円直径（PD）＝P×N / π
歯先円直径（OD）＝PD－2×PLD

P : ベルトピッチ、N : プーリ歯数、π : 円周率、5GT・PDL : 0.5715mm

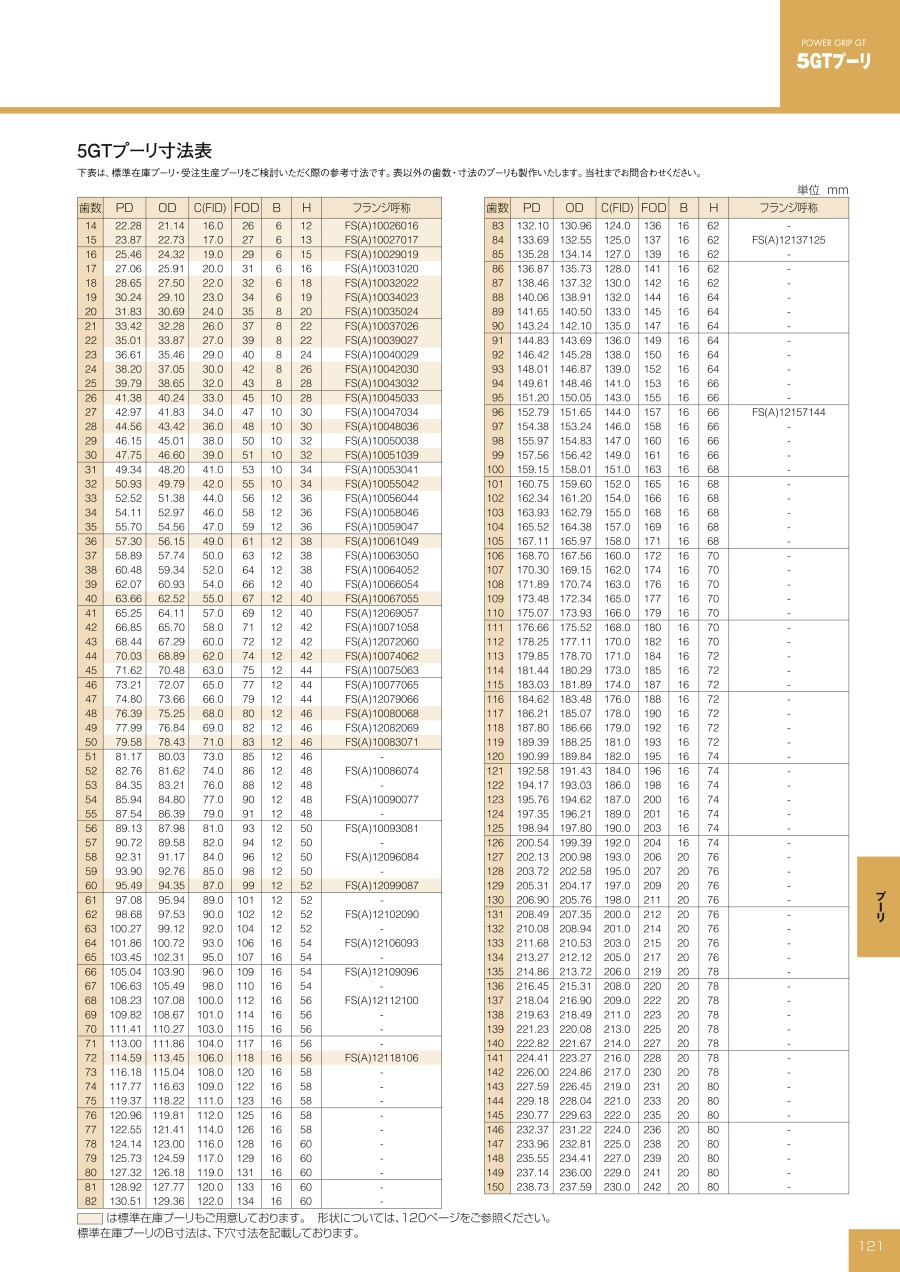

歯数・外形寸法

歯数	P.D.	O.D.	FOD	C	フランジ
14	22.28	21.14	26	16	FS(A)10026016
15	23.87	22.73	27	17	FS(A)10027017
16	25.46	24.32	29	19	FS(A)10029019
18	28.65	27.50	32	22	FS(A)10032022
20	31.83	30.69	35	24	FS(A)10035024
22	35.01	33.87	39	27	FS(A)100039027
24	38.20	37.05	42	30	FS(A)10042030
25	39.79	38.65	43	32	FS(A)10043032
26	41.38	40.24	45	33	FS(A)10045033
28	44.56	43.42	48	36	FS(A)10048036
30	47.75	46.60	51	39	FS(A)10051039
32	50.93	49.79	55	42	FS(A)10055042
36	57.30	56.15	61	49	FS(A)10061049
40	63.66	62.52	67	55	FS(A)10067055
44	70.03	68.89	74	62	FS(A)10074062
48	76.39	75.25	80	68	FS(A)10080068
50	79.58	78.43	83	71	FS(A)10083071
60	95.49	94.35	99	87	FS(A)12099087

製品仕様

内径	M（並目）	付属品セットスクリュー
6～12	M4	M4×3
13～30	M5	M5×4
31～45	M6	M6×5

規格表

歯数

−

歯形

−

呼び幅

−

プーリ形状

−

材質

−

表面処理

−

軸穴仕様

−

内径

−

（軸穴仕様：H・P・N）

P20

−

5GT

−

33F

−

（軸穴仕様：V・F）

P28

−

5GT

−

Z12

−

（軸穴仕様：Y・WB）

P48

−

5GT

−

33F

−

Q16

−

R14

−

歯数

歯形

呼び幅

プーリ形状

材質

表面処理

プーリ形状

33F

軸穴仕様　(～)1mm単位指定(・)選択

H(d)
丸穴

P(d)
丸穴＋タップ
下記参照

N(d)
キー溝＋タップ
下記参照

V
段付穴

Y 両段付穴
WB 二段段付穴

H(d)
丸穴

P(d)
丸穴＋タップ
下記参照

N(d)
キー溝＋タップ
下記参照

V・F
段付穴

V(d)

Z
Z−d≧2

J
(0.1mm単位)

Y(d)・
WB(d)

Q・R

S・T
(0.1mm単位)

V・F
(d)

Z
Z−d≧2

J
(0.1mm単位)

5GT

9

12

15

33F

6F

無記号
(スチール)

AL
(アルミ合金)

無記号
(生地)

BD
(黒染)

WA
(白アルマイト)

6～12

6～8

−

6～10

8～12

2～18
2.0≦J≦W−2.0

6～10

8～12

3～14
S＋T≦W−3

−

2～26
2.0≦J≦L−2.0

6～13

6～8

6～11

8～13

6～11

8～13

6～15

6～10

6～13

8～15

6～13

8～15

6～18

6～13

8・10

6～16

8～18

6～16

8～18

8～20

8～14

8～12

8～18

10～20

8～18

10～20

8～16

8～10

8～14

10～16

8～23

8～17

8～12

8～21

10～23

8～21

10～23

−

8～26

8～18

8～14

8～24

10～26

8～24

10～26

−

8～28

8～20

8～16

8～26

10～28

8～26

10～28

8～24

8～16

8～12

8～22

10～24

10～29

10～21

10～17

10～27

12～29

10～27

12～29

−

10～32

10～24

10～19

10～30

12～32

10～30

12～32

10～27

10～20

10～15

10～25

12～27

10～35

10～26

10～20

10～33

12～35

10～33

12～35

10～28

10～22

10～16

10～26

12～28

10～38

10～30

10～23

10～36

12～38

10～36

12～38

10～30

10～22

10～17

10～28

12～30

12～45

12～34

12～30

12～43

14～45

12～43

14～45

12～34

12～26

12～20

12～32

14～34

12～51

12～36

12～30

12～49

14～51

12～49

14～51

12～36

12～26

12～22

12～34

14～36

12～58

12～42

12～30

12～56

14～58

12～56

14～58

－

12～64

12～45

12～30

12～62

14～64

12～62

14～64

－

12～67

12～45

12～30

12～65

14～67

12～65

14～67

12～42

12～30

12～27

12～40

14～42

12～83

12～45

12～30

12～81

14～83

12～81

14～83

12～48

12～30

12～46

14～48

軸穴仕様Nの場合、軸穴径9は指定できません。フランジカシメ済み、軸穴形状P、Nにはセットスクリューが付属します。加工部には表面処理は付きません。軸穴形状H(丸穴)、V・F(段付穴)、Y(両端段付穴)、WB(二段段付穴)の場合、タップ穴は付きません。

[ ! ]ミスミ製5GTプーリと互換性があり、代替品としても使用できます。
　※仕様により、取り扱いのない規格もございます。ご了承ください。

キー溝寸法

軸穴径 dh7		bJS9		t 高さ
8	＋0.015 0	3	±0.0125	1.4	+0.1 0
10	＋0.015 0	3	±0.0125	1.4
11	＋0.018 0	4	±0.0150	1.8
12		4		1.8
13		5		2.3
14
15
16
17
18		6		2.8
19	＋0.021 0
20
21
22
23		8	±0.0180	3.3	+0.2 0
24
25
26
27
28
29
30

型番リスト

表示件数

...

型番

P14-5GT-9-33F-AL-WA-H-[6-12/1]

P14-5GT-9-33F-AL-WA-P-[6-8/1]

P14-5GT-9-33F-AL-WA-V-[6,7,8,9,10]-Z[8-12/1]-J[2-12/0.1]

P14-5GT-9-33F-AL-WA-WB-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-8/0.1]-T[3-8/0.1]

P14-5GT-9-33F-AL-WA-Y-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-8/0.1]-T[3-8/0.1]

P14-5GT-9-33F-BD-H-[6-12/1]

P14-5GT-9-33F-BD-P-[6-8/1]

P14-5GT-9-33F-BD-V-[6,7,8,9,10]-Z[8-12/1]-J[2-12/0.1]

P14-5GT-9-33F-BD-WB-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-8/0.1]-T[3-8/0.1]

P14-5GT-9-33F-BD-Y-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-8/0.1]-T[3-8/0.1]

P14-5GT-9-33F-H-[6-12/1]

P14-5GT-9-33F-P-[6-8/1]

P14-5GT-9-33F-V-[6,7,8,9,10]-Z[8-12/1]-J[2-12/0.1]

P14-5GT-9-33F-WB-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-8/0.1]-T[3-8/0.1]

P14-5GT-9-33F-Y-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-8/0.1]-T[3-8/0.1]

P14-5GT-12-33F-AL-WA-H-[6-12/1]

P14-5GT-12-33F-AL-WA-P-[6-8/1]

P14-5GT-12-33F-AL-WA-V-[6,7,8,9,10]-Z[8-12/1]-J[2-15/0.1]

P14-5GT-12-33F-AL-WA-WB-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-11/0.1]-T[3-11/0.1]

P14-5GT-12-33F-AL-WA-Y-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-11/0.1]-T[3-11/0.1]

P14-5GT-12-33F-BD-H-[6-12/1]

P14-5GT-12-33F-BD-P-[6-8/1]

P14-5GT-12-33F-BD-V-[6,7,8,9,10]-Z[8-12/1]-J[2-15/0.1]

P14-5GT-12-33F-BD-WB-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-11/0.1]-T[3-11/0.1]

P14-5GT-12-33F-BD-Y-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-11/0.1]-T[3-11/0.1]

P14-5GT-12-33F-H-[6-12/1]

P14-5GT-12-33F-P-[6-8/1]

P14-5GT-12-33F-V-[6,7,8,9,10]-Z[8-12/1]-J[2-15/0.1]

P14-5GT-12-33F-WB-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-11/0.1]-T[3-11/0.1]

P14-5GT-12-33F-Y-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-11/0.1]-T[3-11/0.1]

P14-5GT-15-6F-BD-F

P14-5GT-15-6F-BD-H-[6-8/1]

P14-5GT-15-6F-BD-V

P14-5GT-15-6F-F

P14-5GT-15-6F-H-[6-8/1]

P14-5GT-15-6F-V

P14-5GT-15-33F-AL-WA-H-[6-12/1]

P14-5GT-15-33F-AL-WA-P-[6-8/1]

P14-5GT-15-33F-AL-WA-V-[6,7,8,9,10]-Z[8-12/1]-J[2-18/0.1]

P14-5GT-15-33F-AL-WA-WB-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-14/0.1]-T[3-14/0.1]

P14-5GT-15-33F-AL-WA-Y-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-14/0.1]-T[3-14/0.1]

P14-5GT-15-33F-BD-H-[6-12/1]

P14-5GT-15-33F-BD-P-[6-8/1]

P14-5GT-15-33F-BD-V-[6,7,8,9,10]-Z[8-12/1]-J[2-18/0.1]

P14-5GT-15-33F-BD-WB-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-14/0.1]-T[3-14/0.1]

P14-5GT-15-33F-BD-Y-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-14/0.1]-T[3-14/0.1]

P14-5GT-15-33F-H-[6-12/1]

P14-5GT-15-33F-P-[6-8/1]

P14-5GT-15-33F-V-[6,7,8,9,10]-Z[8-12/1]-J[2-18/0.1]

P14-5GT-15-33F-WB-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-14/0.1]-T[3-14/0.1]

P14-5GT-15-33F-Y-[6,7,8,9,10]-Q[8-12/1]-R[8-12/1]-S[3-14/0.1]-T[3-14/0.1]

P15-5GT-12-33F-AL-WA-H-[6-13/1]

P15-5GT-12-33F-AL-WA-N

P15-5GT-12-33F-AL-WA-P-[6-8/1]

P15-5GT-12-33F-AL-WA-V-[6-11/1]-Z[8-13/1]-J[2-15/0.1]

P15-5GT-12-33F-AL-WA-WB-[6-11/1]-Q[8-13/1]-R[8-13/1]-S[3-11/0.1]-T[3-11/0.1]

P15-5GT-12-33F-AL-WA-Y-[6-11/1]-Q[8-13/1]-R[8-13/1]-S[3-11/0.1]-T[3-11/0.1]

P16-5GT-9-33F-AL-WA-H-[6-15/1]

P16-5GT-9-33F-AL-WA-N-8

P16-5GT-9-33F-AL-WA-P-[6-10/1]

ベルト幅

(mm)

歯数

(T)

プーリ形状

表面処理

材質

形状記号

軸穴仕様

段付穴 [V]

(φ)

段付穴(ボス側ザグリ) [F]

(φ)

新JISキー溝穴+タップ [N]

(φ)

丸穴 [H]

(φ)

丸穴+タップ [P]

(φ)

二段段付穴 [WB]

(φ)

両端段付穴 [Y]

(φ)

両端段付穴（穴径） [Q]

(φ)

段付穴（ザグリ径） [Z]

(φ)

段付穴(ザグリ深さ) [J]

(mm)

両端段付穴（穴径） [R]

(φ)

両端段付穴（Q部深さ） [S]

(mm)

両端段付穴（R部深さ） [T]

(mm)

最小発注数量

9	14	A形	白アルマイト	アルミ合金	33F	丸穴	-	-	-	6 ～ 12	-	-	-	-	-	-	-	-	-	1個
9	14	A形	白アルマイト	アルミ合金	33F	丸穴+タップ	-	-	-	-	6 ～ 8	-	-	-	-	-	-	-	-	1個
9	14	A形	白アルマイト	アルミ合金	33F	段付穴	6 ～ 10	-	-	-	-	-	-	-	8 ～ 12	2 ～ 12	-	-	-	1個
9	14	A形	白アルマイト	アルミ合金	33F	二段段付穴	-	-	-	-	-	6 ～ 10	-	8 ～ 12	-	-	8 ～ 12	3 ～ 8	3 ～ 8	1個
9	14	A形	白アルマイト	アルミ合金	33F	両端段付穴	-	-	-	-	-	-	6 ～ 10	8 ～ 12	-	-	8 ～ 12	3 ～ 8	3 ～ 8	1個
9	14	A形	四三酸化鉄皮膜	鉄	33F	丸穴	-	-	-	6 ～ 12	-	-	-	-	-	-	-	-	-	1個
9	14	A形	四三酸化鉄皮膜	鉄	33F	丸穴+タップ	-	-	-	-	6 ～ 8	-	-	-	-	-	-	-	-	1個
9	14	A形	四三酸化鉄皮膜	鉄	33F	段付穴	6 ～ 10	-	-	-	-	-	-	-	8 ～ 12	2 ～ 12	-	-	-	1個
9	14	A形	四三酸化鉄皮膜	鉄	33F	二段段付穴	-	-	-	-	-	6 ～ 10	-	8 ～ 12	-	-	8 ～ 12	3 ～ 8	3 ～ 8	1個
9	14	A形	四三酸化鉄皮膜	鉄	33F	両端段付穴	-	-	-	-	-	-	6 ～ 10	8 ～ 12	-	-	8 ～ 12	3 ～ 8	3 ～ 8	1個
9	14	A形	なし	鉄	33F	丸穴	-	-	-	6 ～ 12	-	-	-	-	-	-	-	-	-	1個
9	14	A形	なし	鉄	33F	丸穴+タップ	-	-	-	-	6 ～ 8	-	-	-	-	-	-	-	-	1個
9	14	A形	なし	鉄	33F	段付穴	6 ～ 10	-	-	-	-	-	-	-	8 ～ 12	2 ～ 12	-	-	-	1個
9	14	A形	なし	鉄	33F	二段段付穴	-	-	-	-	-	6 ～ 10	-	8 ～ 12	-	-	8 ～ 12	3 ～ 8	3 ～ 8	1個
9	14	A形	なし	鉄	33F	両端段付穴	-	-	-	-	-	-	6 ～ 10	8 ～ 12	-	-	8 ～ 12	3 ～ 8	3 ～ 8	1個
12	14	A形	白アルマイト	アルミ合金	33F	丸穴	-	-	-	6 ～ 12	-	-	-	-	-	-	-	-	-	1個
12	14	A形	白アルマイト	アルミ合金	33F	丸穴+タップ	-	-	-	-	6 ～ 8	-	-	-	-	-	-	-	-	1個
12	14	A形	白アルマイト	アルミ合金	33F	段付穴	6 ～ 10	-	-	-	-	-	-	-	8 ～ 12	2 ～ 15	-	-	-	1個
12	14	A形	白アルマイト	アルミ合金	33F	二段段付穴	-	-	-	-	-	6 ～ 10	-	8 ～ 12	-	-	8 ～ 12	3 ～ 11	3 ～ 11	1個
12	14	A形	白アルマイト	アルミ合金	33F	両端段付穴	-	-	-	-	-	-	6 ～ 10	8 ～ 12	-	-	8 ～ 12	3 ～ 11	3 ～ 11	1個
12	14	A形	四三酸化鉄皮膜	鉄	33F	丸穴	-	-	-	6 ～ 12	-	-	-	-	-	-	-	-	-	1個
12	14	A形	四三酸化鉄皮膜	鉄	33F	丸穴+タップ	-	-	-	-	6 ～ 8	-	-	-	-	-	-	-	-	1個
12	14	A形	四三酸化鉄皮膜	鉄	33F	段付穴	6 ～ 10	-	-	-	-	-	-	-	8 ～ 12	2 ～ 15	-	-	-	1個
12	14	A形	四三酸化鉄皮膜	鉄	33F	二段段付穴	-	-	-	-	-	6 ～ 10	-	8 ～ 12	-	-	8 ～ 12	3 ～ 11	3 ～ 11	1個
12	14	A形	四三酸化鉄皮膜	鉄	33F	両端段付穴	-	-	-	-	-	-	6 ～ 10	8 ～ 12	-	-	8 ～ 12	3 ～ 11	3 ～ 11	1個
12	14	A形	なし	鉄	33F	丸穴	-	-	-	6 ～ 12	-	-	-	-	-	-	-	-	-	1個
12	14	A形	なし	鉄	33F	丸穴+タップ	-	-	-	-	6 ～ 8	-	-	-	-	-	-	-	-	1個
12	14	A形	なし	鉄	33F	段付穴	6 ～ 10	-	-	-	-	-	-	-	8 ～ 12	2 ～ 15	-	-	-	1個
12	14	A形	なし	鉄	33F	二段段付穴	-	-	-	-	-	6 ～ 10	-	8 ～ 12	-	-	8 ～ 12	3 ～ 11	3 ～ 11	1個
12	14	A形	なし	鉄	33F	両端段付穴	-	-	-	-	-	-	6 ～ 10	8 ～ 12	-	-	8 ～ 12	3 ～ 11	3 ～ 11	1個
15	14	B形	四三酸化鉄皮膜	鉄	6F	段付穴(ボス側ザグリ)	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
15	14	B形	四三酸化鉄皮膜	鉄	6F	丸穴	-	-	-	6 ～ 8	-	-	-	-	-	-	-	-	-	1個
15	14	B形	四三酸化鉄皮膜	鉄	6F	段付穴	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
15	14	B形	なし	鉄	6F	段付穴(ボス側ザグリ)	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
15	14	B形	なし	鉄	6F	丸穴	-	-	-	6 ～ 8	-	-	-	-	-	-	-	-	-	1個
15	14	B形	なし	鉄	6F	段付穴	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
15	14	A形	白アルマイト	アルミ合金	33F	丸穴	-	-	-	6 ～ 12	-	-	-	-	-	-	-	-	-	1個
15	14	A形	白アルマイト	アルミ合金	33F	丸穴+タップ	-	-	-	-	6 ～ 8	-	-	-	-	-	-	-	-	1個
15	14	A形	白アルマイト	アルミ合金	33F	段付穴	6 ～ 10	-	-	-	-	-	-	-	8 ～ 12	2 ～ 18	-	-	-	1個
15	14	A形	白アルマイト	アルミ合金	33F	二段段付穴	-	-	-	-	-	6 ～ 10	-	8 ～ 12	-	-	8 ～ 12	3 ～ 14	3 ～ 14	1個
15	14	A形	白アルマイト	アルミ合金	33F	両端段付穴	-	-	-	-	-	-	6 ～ 10	8 ～ 12	-	-	8 ～ 12	3 ～ 14	3 ～ 14	1個
15	14	A形	四三酸化鉄皮膜	鉄	33F	丸穴	-	-	-	6 ～ 12	-	-	-	-	-	-	-	-	-	1個
15	14	A形	四三酸化鉄皮膜	鉄	33F	丸穴+タップ	-	-	-	-	6 ～ 8	-	-	-	-	-	-	-	-	1個
15	14	A形	四三酸化鉄皮膜	鉄	33F	段付穴	6 ～ 10	-	-	-	-	-	-	-	8 ～ 12	2 ～ 18	-	-	-	1個
15	14	A形	四三酸化鉄皮膜	鉄	33F	二段段付穴	-	-	-	-	-	6 ～ 10	-	8 ～ 12	-	-	8 ～ 12	3 ～ 14	3 ～ 14	1個
15	14	A形	四三酸化鉄皮膜	鉄	33F	両端段付穴	-	-	-	-	-	-	6 ～ 10	8 ～ 12	-	-	8 ～ 12	3 ～ 14	3 ～ 14	1個
15	14	A形	なし	鉄	33F	丸穴	-	-	-	6 ～ 12	-	-	-	-	-	-	-	-	-	1個
15	14	A形	なし	鉄	33F	丸穴+タップ	-	-	-	-	6 ～ 8	-	-	-	-	-	-	-	-	1個
15	14	A形	なし	鉄	33F	段付穴	6 ～ 10	-	-	-	-	-	-	-	8 ～ 12	2 ～ 18	-	-	-	1個
15	14	A形	なし	鉄	33F	二段段付穴	-	-	-	-	-	6 ～ 10	-	8 ～ 12	-	-	8 ～ 12	3 ～ 14	3 ～ 14	1個
15	14	A形	なし	鉄	33F	両端段付穴	-	-	-	-	-	-	6 ～ 10	8 ～ 12	-	-	8 ～ 12	3 ～ 14	3 ～ 14	1個
12	15	A形	白アルマイト	アルミ合金	33F	丸穴	-	-	-	6 ～ 13	-	-	-	-	-	-	-	-	-	1個
12	15	A形	白アルマイト	アルミ合金	33F	新JISキー溝穴+タップ	-	-	-	-	-	-	-	-	-	-	-	-	-	1個
12	15	A形	白アルマイト	アルミ合金	33F	丸穴+タップ	-	-	-	-	6 ～ 8	-	-	-	-	-	-	-	-	1個
12	15	A形	白アルマイト	アルミ合金	33F	段付穴	6 ～ 11	-	-	-	-	-	-	-	8 ～ 13	2 ～ 15	-	-	-	1個
12	15	A形	白アルマイト	アルミ合金	33F	二段段付穴	-	-	-	-	-	6 ～ 11	-	8 ～ 13	-	-	8 ～ 13	3 ～ 11	3 ～ 11	1個
12	15	A形	白アルマイト	アルミ合金	33F	両端段付穴	-	-	-	-	-	-	6 ～ 11	8 ～ 13	-	-	8 ～ 13	3 ～ 11	3 ～ 11	1個
9	16	A形	白アルマイト	アルミ合金	33F	丸穴	-	-	-	6 ～ 15	-	-	-	-	-	-	-	-	-	1個
9	16	A形	白アルマイト	アルミ合金	33F	新JISキー溝穴+タップ	-	-	8	-	-	-	-	-	-	-	-	-	-	1個
9	16	A形	白アルマイト	アルミ合金	33F	丸穴+タップ	-	-	-	-	6 ～ 10	-	-	-	-	-	-	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
4,799円 ( 5,279円 )	9日目
- ( - )	9日目
4,799円 ( 5,279円 )	9日目
4,353円 ( 4,788円 )	9日目
- ( - )	9日目
4,353円 ( 4,788円 )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
5,193円 ( 5,712円 )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

...

基本情報

基本情報

ゲイツ・ユニッタ・アジアブランドのプーリにミスミが図面レスで軸穴加工し、お届けします。
EV5GT・GTベルト：5GTの共通プーリ。
【特長】
・歯数・幅・ボス形状などを豊富に用意している。
【用途】
・精密位置決め装置、XYテーブルに最適。
・ロボットアーム駆動などに便利。

ご注意

ミスミでの取り扱いのサイズは、「標準在庫プーリー」のみとなります。
特注（図面指示等）のご対応はできません。ミスミ製5GTプーリは互換性があり、
規格外品サービスにて製作可否を含めた見積も承っております。ご検討ください。
フランジ（2枚）は、同梱となります。（カシメなし）
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
一部規格において合いマークが施されております。

カタログ

カタログ (見開き版)

商品担当おすすめ

ゲイツ・ユニッタ・アジア
パワーグリップEVベルト EV5GTタイプ
タイミングプーリと合わせて使用するパワーグリップEVベルト EV5GTタイプです。
ゲイツ・ユニッタ・アジア
ツインパワーベルト D5GTタイプ
タイミングプーリと合わせて使用するツインパワーベルト D5GTタイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

5GTプーリのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

実験装置に使用

満足度：5.02020/10/07

実験装置にこの5GTプーリを使用しました。前に他のメーカーのプーリを使いましたが、満足のいくものではありませんでした。動...もっと読む

1人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 5GTプーリ	バックラッシレスプーリ 5GTタイプ	面圧ハイトルクタイミングプーリ 5GTタイプ	面圧バックラッシレスタイミングプーリ 5GTタイプ	PXプーリ P5M形	PXプーリ P5M形（アルミタイプ）
メーカー	ゲイツ・ユニッタ・アジア	ミスミ	ミスミ	ミスミ	椿本チエイン	椿本チエイン
通常価格	-	-	-	-	1,985円 -	2,345円 -
通常出荷日	在庫品1日目〜	2日目〜	5日目	5日目	在庫品1日目〜	6日目
種類	タイミングプーリ	タイミングプーリ	面圧プーリ	面圧プーリ	タイミングプーリ	タイミングプーリ
バックラッシレスタイプ	非該当	該当	非該当	該当	非該当	非該当
歯形(ベルト形)	5GT	5GT	5GT	5GT	P5M	P5M
プーリ/アイドラー	プーリ(ベアリング無し)	プーリ	プーリ	プーリ	プーリ(ベアリング無し)	プーリ(ベアリング無し)
