ゲイツ・ユニッタ・アジア

14Mプーリ

カタログ |

通常単価(税別): 21,303円～25,825円

税込単価: 23,433円～28,408円

通常出荷日：19日目

歯数・幅・ボス形状などを豊富なプーリ。【特長】・「EVベルト：EV14M」と「HTDベルト：14M」の...

EVII 14Mプーリとは歯形が異なるので、注意してください。
ミスミでの取り扱いのサイズは、「標準在庫プーリー」のみとなります。
特注（図面指示等）のご対応はできません。
フランジ（2枚）は、同梱となります。（カシメなし）

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

この商品の特長

プーリ歯形寸法

フランジ寸法

※ フランジのみの販売はしておりません。

標準在庫プーリの形状

プーリ一覧表

歯数	ベルト幅と形状記号				フランジ
歯数	30	40	55	85	フランジ
28	6F	6F	6F	6F	FS26137106
30	6F	6F	6F	6F	FS26146115
32	6F	6F	6F	6F	FS26155123
34	6F	6F	6F	6F	FS26164132
36	6F	6F	6F	6F	FS26173140
38	6F	6F	6F	6F	FS26182149
40	6F	6F	6F	6F	FS26190158
44	6F	6F	6F	6F	FS26208176
48	-	6W	6W	6W	-
56	-	6W	6W	6W	-
60	-	6W	6W	6W	-
64	-	6W	6W	6W	-
※ 72	-	6W	6W	6W	-
※ 80	-	6W	6W	6W	-
※ 84	-	6W	6W	6W	-
※ 90	-	6W	6W	6W	-
※ 96	-	6W	6W	6W	-

※ 48歯・56歯・60歯・64歯のプーリ材質はFC250です。

加工参考形状および記号

ベルト幅に対するW、A、fb寸法（単位 : mm）

ベルト幅		30.0	40.0	55.0	60.0	70.0	80.0	85.0	100.0	115.0	130.0
Ｌ（参考）		65	75	91	96	106	117	122	137	153	168
Ｗ		40	50	66	71	81	92	97	112	128	143
A	0 -0.2	32	42	58	63	73	84	89	104	120	135
fb		4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0	4.0
X（参考）		12	14	16	16	18	19	19	20	22	26

※ フランジ取付け部寸法Cの基準外径は FID と同じ寸法を採用しています。しかし許容差がそれぞれに異なります。

型番リスト

表示件数

型番

P30-14M-55-6F

P30-14M-85-6F

ベルト幅

(mm)

歯数

(T)

形状記号

最小発注数量

55	30	6F	1個
85	30	6F	1個

通常単価(税別) (税込単価)	通常出荷日

21,303円 ( 23,433円 )	19日目
25,825円 ( 28,408円 )	19日目

詳細情報

基本情報

基本情報

歯数・幅・ボス形状などを豊富なプーリ。
【特長】
・「EVベルト：EV14M」と「HTDベルト：14M」の共通プーリです。
【用途】
・大型医療器やチップマウンターなどに最適。

ご注意

EVII 14Mプーリとは歯形が異なるので、注意してください。
ミスミでの取り扱いのサイズは、「標準在庫プーリー」のみとなります。
特注（図面指示等）のご対応はできません。
フランジ（2枚）は、同梱となります。（カシメなし）

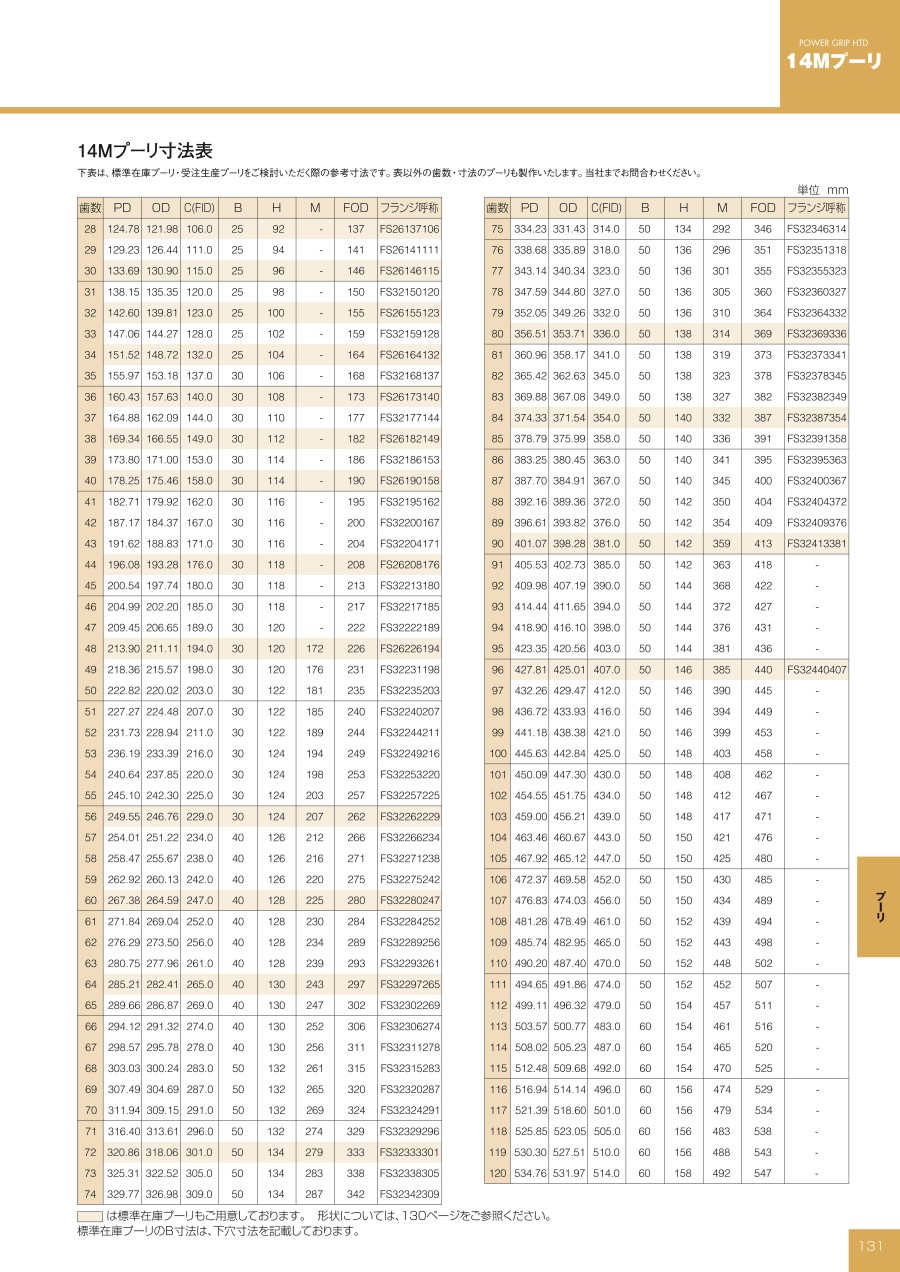

カタログ

カタログ (見開き版)

商品担当おすすめ

ゲイツ・ユニッタ・アジア
パワーグリップEVベルト EV14Mタイプ
パワーグリップEVベルト EV14Mタイプです。
ゲイツ・ユニッタ・アジア
ユニッタメクトロールオープンエンドタイプ丸歯形ミリピッチ
タイミングプーリと合わせて使用するオープンエンドタイプのタイミングベルトで指定の長さで出荷可能です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
