パワーグリップGTベルト 3GTタイプ
- 通常単価(税別)
- 615円～3,556円
- 税込単価
- 677円～3,912円
新円弧歯形を採用し、さらに特殊環境に対応するさまざまな構成を取りそろえたタイミングベルト。【特長】・イ...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
構造
ベルト構造
本体 : ゴム（クロロプレンゴム）、心線 : グラスファイバーコード、歯布 : ナイロン帆布
最小のバックラッシ
バックラッシとは、タイミングベルトとプーリをかみ合わせたときの歯面間のすき間のこと。
上図はGTベルト P10-2GT φ6.37（直径6.37mm）
上図はタイミングベルト P-10-MXL φ6.47（直径6.47mm）。
高い歯飛びトルク
新円弧歯形の採用で歯ピッチに対する大きさ・歯高さを実現することで、高い歯飛びトルク（ジャンピングトルク）を達成。
ジャンピングトルク比較
（プーリ歯数）3GT : 20歯、3M : 20歯、XL : 12歯
精密伝動
最小のバックラッシ、新円弧歯形がもたらす特有のセンタリング効果により、高い位置決め精度と精密な回転伝動を可能。
正逆転時の位置決め精度
（走行条件）
ベルト歯数 : 126、ベルト幅 : 9.5mm、プーリ歯数 : 12 / 40（DR / DN）、回転数 : 330rpm / DR、加減速 : 500rpm / 0.1s、負荷GD^2 : 252.03N、初張力 : 78.45N

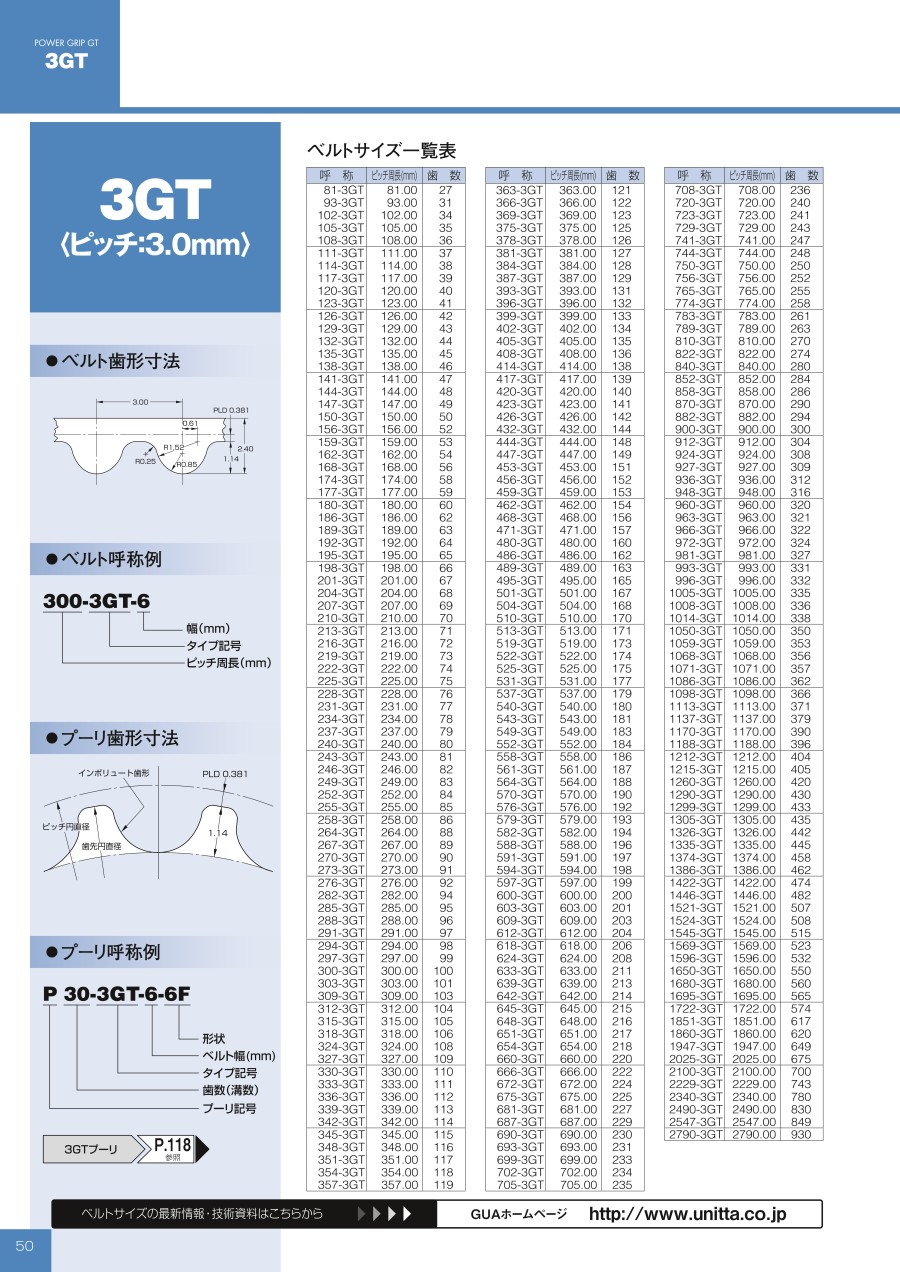

ベルト歯形寸法
規格表
選定サポート情報
呼称例
幅（mm）、タイプ記号、ピッチ周長（mm）
技術情報・設計アイデア
新円弧歯形
インボリュート運動によって創成されるプーリ歯形状とベルト歯形状とを近似させ、スムースなかみ合いと優れた伝達性能の両立が実現した歯形。
・静的単一パックラッシ比較
・円弧歯形（8Mプーリ）
・P32 - 8M（0.393mm）
・静的単一パックラッシ比較
・新円弧歯形（8YUプーリ）
・P32 - 8YU（0.135mm）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,599円 ( 1,759円 ) | 4日目 |
2,780円 ( 3,058円 ) | 6日目 |
2,626円 ( 2,889円 ) | 6日目 |
713円 ( 784円 ) | 4日目 |
949円 ( 1,044円 ) | 6日目 |
1,231円 ( 1,354円 ) | 6日目 |
2,312円 ( 2,543円 ) | 6日目 |
2,985円 ( 3,284円 ) | 4日目 |
713円 ( 784円 ) | 31日目 |
949円 ( 1,044円 ) | 6日目 |
1,143円 ( 1,257円 ) | 6日目 |
1,143円 ( 1,257円 ) | 6日目 |
776円 ( 854円 ) | 3日目 |
1,940円 ( 2,134円 ) | 6日目 |
1,848円 ( 2,033円 ) | 4日目 |
3,049円 ( 3,354円 ) | 6日目 |
1,291円 ( 1,420円 ) | 6日目 |
1,453円 ( 1,598円 ) | 4日目 |
1,848円 ( 2,033円 ) | 4日目 |
821円 ( 903円 ) | 4日目 |
977円 ( 1,075円 ) | 4日目 |
1,320円 ( 1,452円 ) | 6日目 |
769円 ( 846円 ) | 4日目 |
1,400円 ( 1,540円 ) | 6日目 |
1,748円 ( 1,923円 ) | 4日目 |
769円 ( 846円 ) | 6日目 |
977円 ( 1,075円 ) | 6日目 |
1,291円 ( 1,420円 ) | 6日目 |
1,275円 ( 1,403円 ) | 3日目 |
1,598円 ( 1,758円 ) | 6日目 |
2,919円 ( 3,211円 ) | 6日目 |
776円 ( 854円 ) | 3日目 |
1,039円 ( 1,143円 ) | 6日目 |
3,025円 ( 3,328円 ) | 6日目 |
776円 ( 854円 ) | 6日目 |
1,039円 ( 1,143円 ) | 6日目 |
1,291円 ( 1,420円 ) | 6日目 |
1,533円 ( 1,686円 ) | 6日目 |
3,078円 ( 3,386円 ) | 4日目 |
2,821円 ( 3,103円 ) | 4日目 |
1,380円 ( 1,518円 ) | 6日目 |
2,624円 ( 2,886円 ) | 6日目 |
821円 ( 903円 ) | 6日目 |
977円 ( 1,075円 ) | 6日目 |
1,291円 ( 1,420円 ) | 6日目 |
2,002円 ( 2,202円 ) | 4日目 |
1,892円 ( 2,081円 ) | 6日目 |
3,089円 ( 3,398円 ) | 6日目 |
821円 ( 903円 ) | 6日目 |
1,036円 ( 1,140円 ) | 3日目 |
1,354円 ( 1,489円 ) | 9日目 |
2,223円 ( 2,445円 ) | 6日目 |
2,923円 ( 3,215円 ) | 9日目 |
776円 ( 854円 ) | 4日目 |
977円 ( 1,075円 ) | 4日目 |
1,291円 ( 1,420円 ) | 6日目 |
2,004円 ( 2,204円 ) | 4日目 |
2,185円 ( 2,404円 ) | 4日目 |
728円 ( 801円 ) | 4日目 |
728円 ( 801円 ) | 3日目 |
詳細情報
基本情報
新円弧歯形を採用し、さらに特殊環境に対応するさまざまな構成を取りそろえたタイミングベルト。
【特長】
・インボリュート運動によって創成されるプーリ歯形状とベルト歯形状とを近似させている。
・スムースなかみ合いと優れた伝達性能の両立が実現した歯形。
・最小のバックラッシ、新円弧歯形がもたらす特有のセンタリング効果で高い位置決め精度と精密な回転伝動。
【用途】
・ヒューマノイドロボット、ウエハー・液晶搬送ロボット。
・OA機器、金融機械、マウンター。
