3次元ブラケット選定部品 ジョインボール BC867
- 通常単価(税別)
- 2,169円～2,754円
- 税込単価
- 2,386円～3,029円
ブラケットとパイプを組み合わせてアイデアを形にしていく3次元可変ブラケット。【特長】・穴径をH8に仕上...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

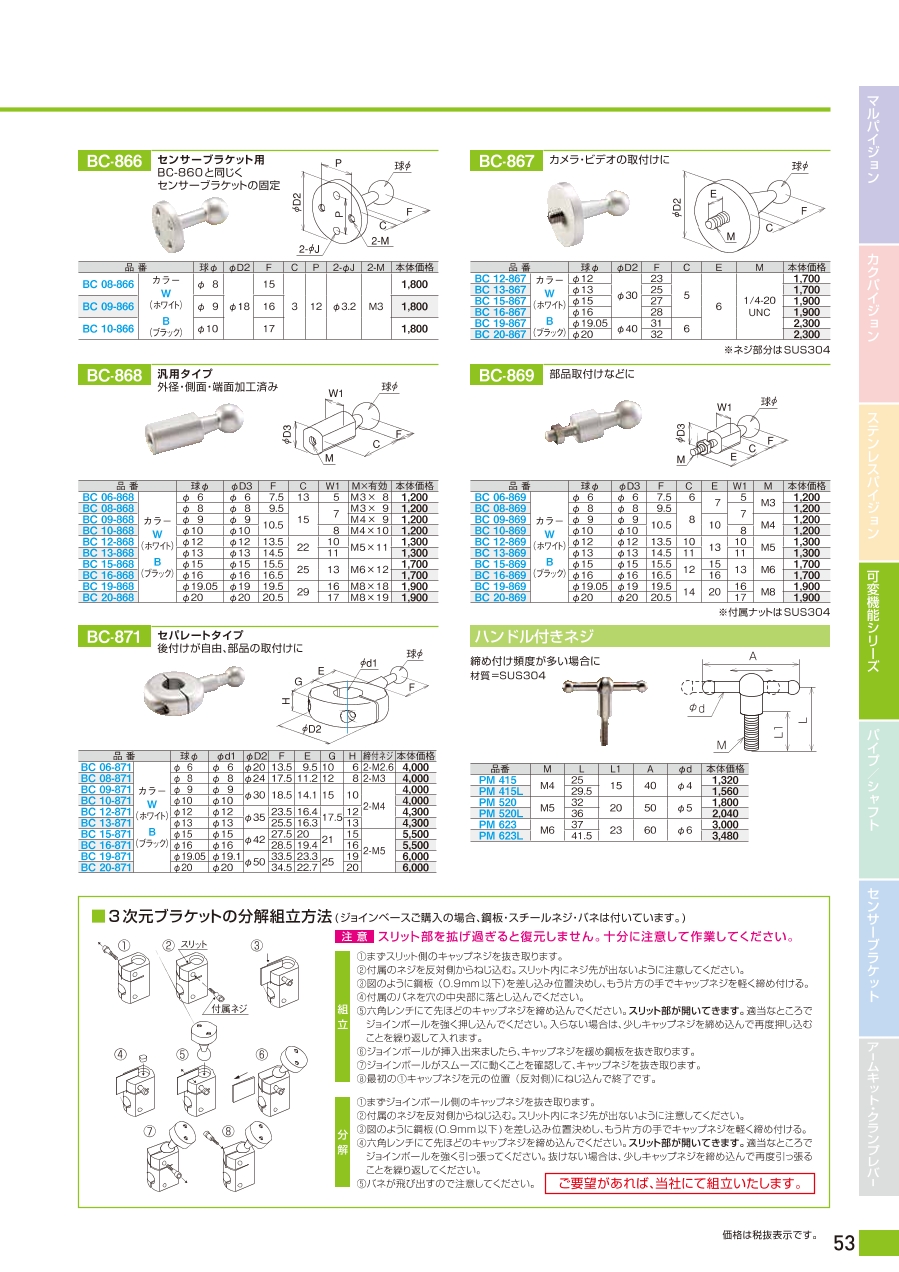

3次元ブラケット選定部品ジョインボールBC867の外形図と寸法
カメラ、ビデオの取付にネジを合わせて使用する3次元可変ブラケット
寸法図
| 品番 | 色 | 球φ | φD2 | F | C | E | M | |
|---|---|---|---|---|---|---|---|---|
| BC12- | 867 | W/B | φ12 | φ30 | 23 | 5 | 6 | 1/4-20 UNC |
| BC13- | φ13 | 25 | ||||||
| BC15- | φ15 | 27 | ||||||
| BC16- | φ16 | 28 | ||||||
| BC19- | φ19.05 | φ40 | 31 | 6 | ||||
| BC20- | φ20 | 32 | ||||||
鋼板、スチールネジ、バネは添付している
ジョインボールBC867の組立方法
- 1.先ずスリット側のキャップネジを抜き取ります。
- 2.添付ネジを反対側からねじ込む、スリット内にネジ先が出ないように注意して下さい。
- 3.図のように鋼板（0.9mm以下）を差し込み位置決めし、もう片方の手でキャップネジを軽く締め付けます。
- 4.添付のスプリングを穴の中央部に落とし込んで下さい。
- 5.六角レンチにて先ほどのキャップネジを締め込んで下さいスリット部が開いてきます、適当なところでジョインボールを強く押し込んで下さい。
入らない場合は、少しキャップネジを締め込んで再度押し込むを繰り返して入れます。 - 6.ジョインボールが挿入出来ましたらキャップネジを緩め鋼板を抜き取ります。
- 7.ジョインボールがスムーズに動くことを確認して、キャップネジを抜き取ります。
- 8.最初の（1.）キャップネジを元の位置（反対側）にねじ込んで終了です。
この商品の使用例
使用例1
使用例2
使用例3
この商品の使用上の注意
スリット部を拡げ過ぎると復元しません。十分に注意して作業して下さい。
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,169円 ( 2,386円 ) | 7日目 |
2,330円 ( 2,563円 ) | 6日目 |
2,325円 ( 2,558円 ) | 7日目 |
2,200円 ( 2,420円 ) | 5日目 |
2,437円 ( 2,681円 ) | 7日目 |
2,478円 ( 2,726円 ) | 9日目 |
2,468円 ( 2,715円 ) | 7日目 |
2,453円 ( 2,698円 ) | 3日目 |
2,710円 ( 2,981円 ) | 7日目 |
2,710円 ( 2,981円 ) | 3日目 |
2,754円 ( 3,029円 ) | 7日目 |
2,754円 ( 3,029円 ) | 3日目 |
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデアを形にしていく3次元可変ブラケット。
【特長】
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で、六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備。
【用途】
・カメラ、ビデオの取付けにネジを合わせている。
カタログ
商品担当おすすめ
三好キカイ（旧三好パイジョン）
ボールブラケット（カメラ・ビデオ用ユニファイネジ）
ジョインボールはセンサーブラケットなどの部品取付に便利です。ジョインベースはカメラ、ビデオの取付にネジを合わせています。
