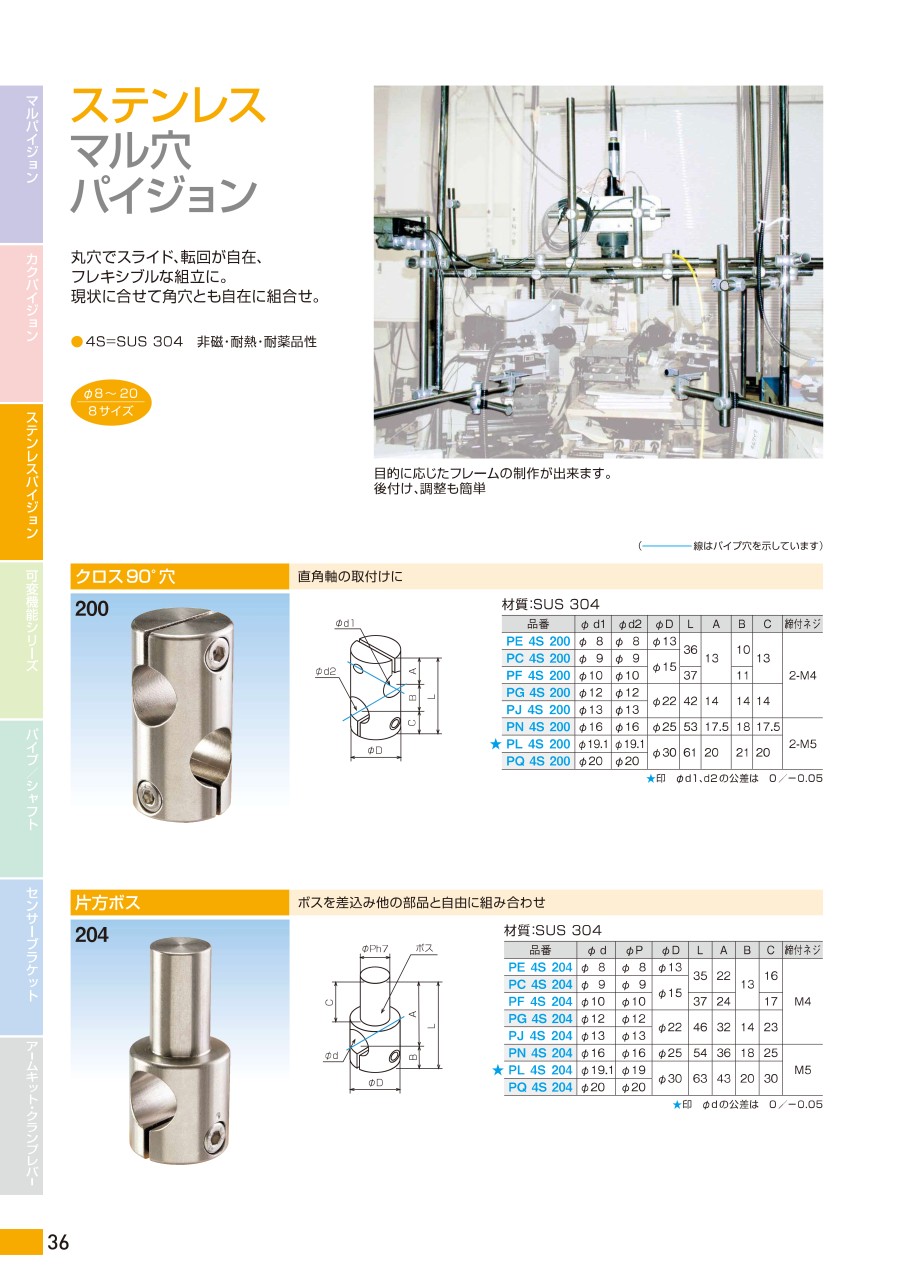

ステンレスマル穴パイジョン平行2軸
- 通常単価(税別)
- 4,409円～7,810円
- 税込単価
- 4,850円～8,591円
軽くて強いジュラルミン製の支柱クランプ。【特長】・軽くて強いジュラルミン（A2...
詳細情報を確認する商品情報
外形図
寸法図
製品仕様
外観
規格表
| 型番 | φd1 | φd2 | A | B | C | D | E | 締付ネジ |
|---|---|---|---|---|---|---|---|---|
| PE 4S 290 | 8 | 8 | 20 | 12.5 | 45 | 12 | 16 | M4 |
| PC 4S 290 | 9 | 9 | 20 | 13 | 46 | 12 | 16 | M4 |
| PF 4S 290 | 10 | 10 | 20 | 13.5 | 47 | 12 | 19 | M4 |
| PG 4S 290 | 12 | 12 | 22 | 14 | 50 | 16 | 16 | M4 |
| PJ 4S 290 | 13 | 13 | 22 | 14 | 50 | 16 | 20 | M4 |
| PN 4S 290 | 16 | 16 | 26 | 18.5 | 63 | 16 | 25 | M5 |
| PL 4S 290 * | 19.05 | 19.05 | 30 | 20 | 70 | 16 | 32 | M5 |
| PQ 4S 290 | 20 | 20 | 30 | 20 | 70 | 16 | 32 | M5 |
*印：φd1、d2の公差は0/+0.021
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
軽くて強いジュラルミン製の支柱クランプ。
【特長】
・軽くて強いジュラルミン（A2017）製で製作している。一部SUS製も準備している。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組み立て可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備している。
・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応。
【用途】
・シャフトの平行軸使用、またイチジクに取り付けた部品は片軸を支点にして転回も可能。
