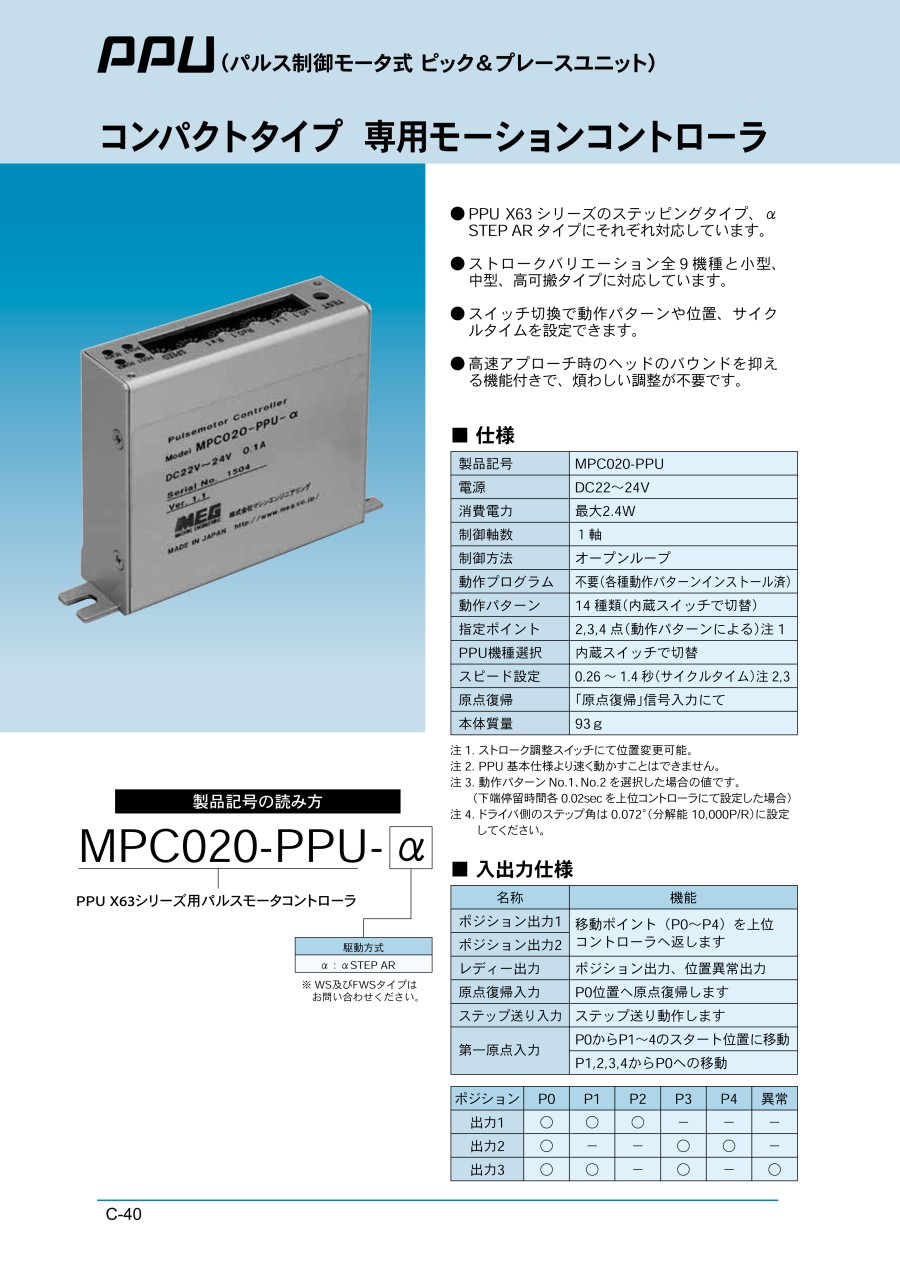

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="パルス制御モータ式ピック&amp;プレースユニット用コントローラ 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004919031/221004919031_001_20230801115854.jpg" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table" summary="パルス制御モータ式ピック&amp;プレースユニット用コントローラ 仕様"><colgroup><col width="28.7%" /><col width="71.3%" /></colgroup><tbody><tr><th style="text-align: center;">製品記号</th><td style="text-align: center;">MPC020-PPU</td></tr><tr><th style="text-align: center;">電源</th><td style="text-align: center;">DC22～24V</td></tr><tr><th style="text-align: center;">消費電力</th><td style="text-align: center;">最大2.4W</td></tr><tr><th style="text-align: center;">制御軸数</th><td style="text-align: center;">1軸</td></tr><tr><th style="text-align: center;">制御方法</th><td style="text-align: center;">オープンループ</td></tr><tr><th style="text-align: center;">動作プログラム</th><td style="text-align: center;">不要（各種動作パターンインストール済）</td></tr><tr><th style="text-align: center;">動作パターン</th><td style="text-align: center;">14種類（内蔵スイッチで切替）</td></tr><tr><th style="text-align: center;">指定ポイント</th><td style="text-align: center;">2,3,4&nbsp;点（動作パターンによる）注1</td></tr><tr><th style="text-align: center;">PPU機種選択</th><td style="text-align: center;">内蔵スイッチで切替</td></tr><tr><th style="text-align: center;">スピード設定</th><td style="text-align: center;">0.26秒～1.4秒（サイクルタイム）注2,3</td></tr><tr><th style="text-align: center;">原点復帰</th><td style="text-align: center;">「原点復帰」信号入力にて</td></tr><tr><th style="text-align: center;">本体質量</th><td style="text-align: center;">93g</td></tr></tbody></table><ul class="m-notesList"><li>注1.&nbsp;ストローク調整スイッチにて位置変更可能。</li><li>注2.&nbsp;PPU&nbsp;基本仕様より速く動かすことはできません。</li><li>注3.&nbsp;動作パターンNo.1、No.2を選択した場合の値です。（下端停留時間各0.02secを上位コントローラにて設定した場合）</li></ul><h4 class="m-h4--wysiwyg">製品仕様</h4><table class="m-table" summary="パルス制御モータ式ピック&amp;プレースユニット用コントローラ 入出力仕様"><colgroup><col width="28.9%" /><col width="71.1%" /></colgroup><thead><tr><th style="text-align: center;">名称</th><th style="text-align: center;">機能</th></tr></thead><tbody><tr><td style="text-align: center;">ポジション出力1</td><td rowspan="2" style="text-align: center;">移動ポイント（P0～P4）を上位コントローラへ返します</td></tr><tr><td style="text-align: center;">ポジション出力2</td></tr><tr><td style="text-align: center;">レディー出力</td><td style="text-align: center;">ポジション出力、位置異常出力</td></tr><tr><td style="text-align: center;">原点復帰入力</td><td style="text-align: center;">P0位置へ原点復帰します</td></tr><tr><td style="text-align: center;">ステップ送り入力</td><td style="text-align: center;">ステップ送り動作します</td></tr><tr><td rowspan="2" style="text-align: center;">第一原点入力</td><td style="text-align: center;">P0からP1～4のスタート位置に移動</td></tr><tr><td style="text-align: center;">P1,2,3,4からP0への移動</td></tr></tbody></table><table class="m-table" summary="パルス制御モータ式ピック&amp;プレースユニット用コントローラ ポジション"><colgroup><col width="25.4%" /><col width="12.4%" /><col width="12.4%" /><col width="12.4%" /><col width="12.4%" /><col width="12.4%" /><col width="12.4%" /></colgroup><thead><tr><th style="text-align: center;">ポジション</th><th style="text-align: center;">P0</th><th style="text-align: center;">P1</th><th style="text-align: center;">P2</th><th style="text-align: center;">P3</th><th style="text-align: center;">P4</th><th style="text-align: center;">異常</th></tr></thead><tbody><tr><td style="text-align: center;">出力1</td><td style="text-align: center;">○</td><td style="text-align: center;">○</td><td style="text-align: center;">○</td><td>-</td><td>-</td><td>-</td></tr><tr><td style="text-align: center;">出力2</td><td style="text-align: center;">○</td><td style="text-align: center;">-</td><td style="text-align: center;">-</td><td style="text-align: center;">○</td><td style="text-align: center;">○</td><td>-</td></tr><tr><td style="text-align: center;">出力3</td><td style="text-align: center;">○</td><td style="text-align: center;">○</td><td style="text-align: center;">-</td><td style="text-align: center;">○</td><td>-</td><td style="text-align: center;">○</td></tr></tbody></table><h3 class="m-h3--wysiwyg">商品特長詳細</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="パルス制御モータ式ピック&amp;プレースユニット用コントローラ 特長" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004919031/221004919031_003_20230801115854.jpg" /></div></div><div class="m-cols"><div class="m-cols__wrap"><div class="m-cols__1of2"><p><span class="u-bold">スイッチ設定のみ。超簡単設定！</span></p><p>モーションプログラム作成不要！<br />位置・サイクルタイムはスイッチ切替のみ</p><p style="margin-top:20px;"><span class="u-bold">2点間動作が簡単</span></p><p>2点のうち、1点は原点として使用します。<br />動作はステップ信号を送るたびに移動します。</p></div><div class="m-cols__1of2"><p><span class="u-bold">全てのPCUに対応</span></p><p>内蔵スイッチで型式切替対応。<br />オプションのステッピング・&alpha;STEPに対応。</p><p style="margin-top:20px;"><span class="u-bold">原点ポイント（P1）の位置調整可能</span></p><p>スイッチ切替のみで、0.1mm単位で変更可能。最大&plusmn;0.5mm</p><p style="margin-top:20px;"><span class="u-bold">サイクルタイムも移動量（P2）も細やかに設定</span></p><p>サイクルタイム：0.2秒～<br />移動量：0.1mm単位</p></div></div></div><h3 class="m-h3--wysiwyg">選定サポート情報</h3><h4 class="m-h4--wysiwyg">注文例</h4><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="パルス制御モータ式ピック&amp;プレースユニット用コントローラ 注文例" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004919031/221004919031_002_20230801115854.jpg" /></div></div>
