電磁ロック（通電時解錠型） LE-36-DSL
- 通常単価(税別)
- 9,354円
- 税込単価
- 10,289円
通常出荷日：在庫品1日目当日出荷可能
枠側面付けタイプの電気錠。【特長】・厚さ20mmの薄型タイプ。・通電時解錠型。・カムロックと組合せて使...
詳細を確認- メッキメーカーが変更になりましたので従来品に比べ若干光沢があります。表面処理のみ変更となり、それ以外の機能面の変更は有りません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
LE-36-DSLの仕様・寸法情報
種類
電気錠
電気錠施錠
通電時解錠タイプ
定格電圧(V)
DC24
本体全長(mm)
84
本体幅(mm)
63.5
本体高さ(mm)
20
使用周囲温度
-5℃～+40℃
使用周囲湿度
85%RH以下
リード線(mm)
200
商品コード
50293
商品情報
外形図
電磁ロック
止め金(付属品)
製品仕様
製品仕様
接点保護用ダイオード内蔵。
- 施錠操作
扉を閉めることにより、トリガーをプッシュし、ラッチを機械的に施錠。
- 解錠操作
ソレノイドへ通電することにより、ラッチのロックが解除され、扉を手前に引くと扉を開けることが可能。
- 定格電圧 DC24V±5%
- 消費電力 約2.2W（約90mA）
- 通電率 100%（連続定格）
- スイッチ定格 DC30V/0.1A（抵抗負荷）
- 材質 アルミダイカスト（ADC）、冷間圧延鋼板（SPCC）
- 使用周囲温度 -5～+40℃（氷結しないこと）
- 使用周囲湿度 85%RH以下（結露しないこと）
- 質量 180g
使用例
取り付け参考図
詳細情報
基本情報
枠側面付けタイプの電気錠。
【特長】
・厚さ20mmの薄型タイプ。
・通電時解錠型。
・カムロックと組合せて使用することにより非常時（停電など）、キーによる解錠可能。
・施錠情報信号出力可能（止め金がロックに掛かると無電圧出力）。
・解錠状態（ソレノイド通電時）に点灯するLED（緑）付。
・左右勝手使用可能（両面に取付け用の皿穴加工）。
【用途】
・キーボックス・ロッカーなど、小型ボックスの施解錠管理システム。
ご注意
- メッキメーカーが変更になりましたので従来品に比べ若干光沢があります。表面処理のみ変更となり、それ以外の機能面の変更は有りません。

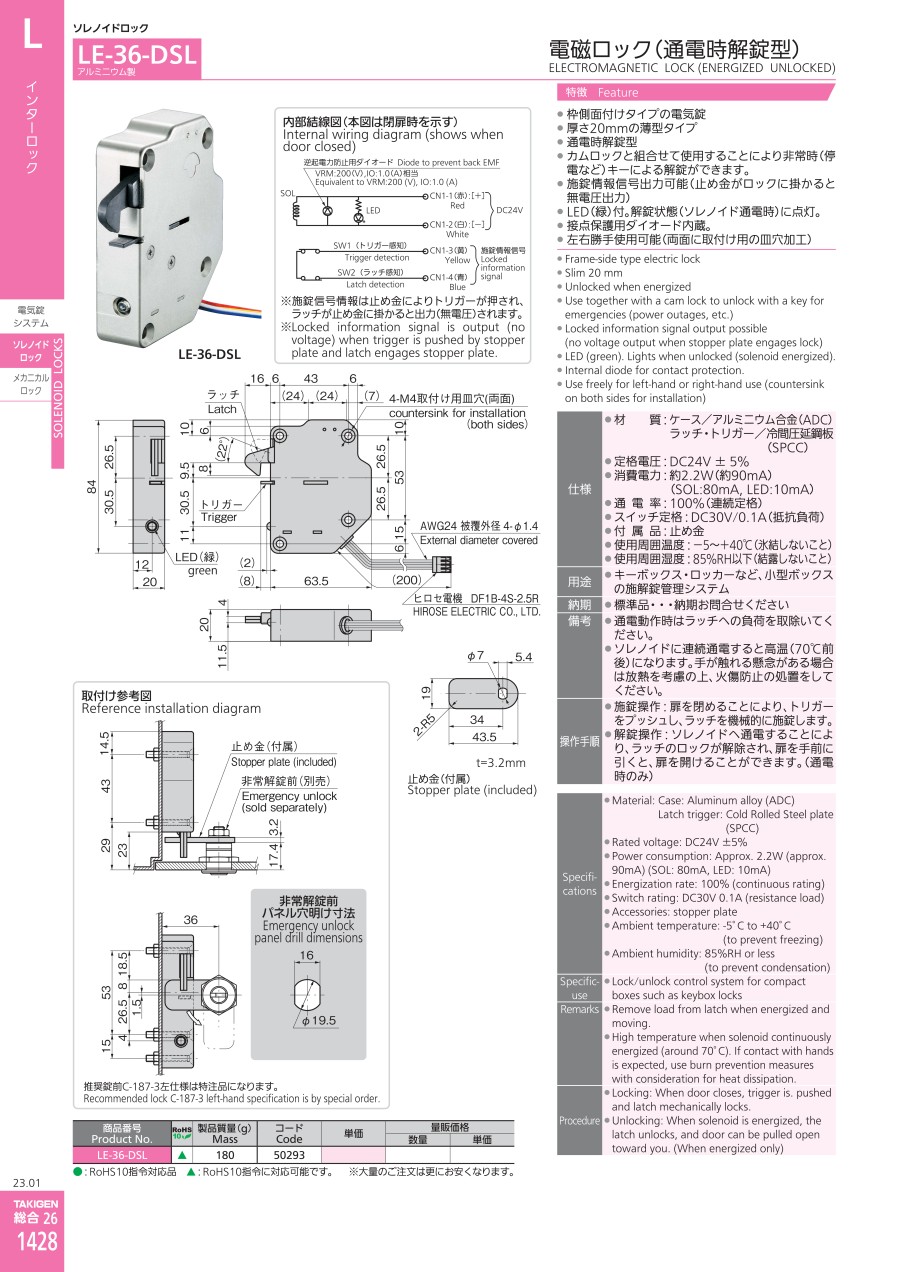

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
電磁ロック（通電時解錠型） LE-36-DSLの型番LE-36-DSLのページです。
型番LE-36-DSLに関する仕様情報を記載しております。
電磁ロック（通電時解錠型） LE-36-DSLのレビュー
安全柵などに使用しています
4
4.02023/10/25
安全柵などに使用しています。最近の仕様として、必要な時(通電時)にしか解錠しないとの要求があり、この商品を選定しました。...もっと読む
0人が参考にしています。
