タキゲン製造

キープ型ソレノイドロック LE-34

Name: キープ型ソレノイドロック LE-34
Brand: タキゲン製造
SKU: 221004918580
Rating: 4 (2 reviews)

カタログ |

通常単価(税別): 6,762円～9,030円

税込単価: 7,438円～9,933円

通常出荷日：在庫品1日目当日出荷可能

小扉用電気錠。【特長】・正方向 / 逆方向のパルス電圧を印加することにより、吸引 / 復帰の2動作を行...

詳細を確認

44.0

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

タキゲン製造

普及型ソレノイドロック（通電時施錠型） LE-33

通常価格(税別)： 1,835円 (税込価格：2,019円)

通常出荷日：在庫品1日目

よく一緒に見られています

タキゲン製造

普及型ソレノイドロック（通電時解錠型） LE-30-21

通常価格(税別)： 2,367円 (税込価格：2,604円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

LE-34-1

LE-34-2

LE-34-3

製品仕様

LE-34-1

製品仕様

定格電圧 DC24V±5%
通電率 10%(間欠定格)
最大通電時間 0.5秒以下
休息時間 4.5秒以上(0.5秒通電時)
入力信号パルス信号(100~500ms)
使用周囲温度 -5〜+40℃(氷結しないこと)
使用周囲湿度 85%RH以下(結露しないこと)

規格表

商品番号 Product No.	消費電力(W) Power consumption	無励磁保磁力N Non-excitation magnetic force	製品質量(g) Mass	リード線 Lead wire	動作 Operation
商品番号 Product No.	消費電力(W) Power consumption	無励磁保磁力N Non-excitation magnetic force	製品質量(g) Mass	リード線 Lead wire	解錠 Unlocking	施錠 Locking
LE-34-1	30	22.54	235	赤Red	+	-
LE-34-1	30	22.54	235	黒Black	-	+
LE-34-2	18	11.36	140	赤Red	-	+
LE-34-2	18	11.36	140	白White	+	-
LE-34-3	4.8	6.86	65	赤Red	+	-
LE-34-3	4.8	6.86	65	青Blue	-	+
LE-34-13	4.8	7	61	赤Red	+	-
LE-34-13	4.8	7	61	青Blue	-	+

型番リスト

表示件数

型番

LE-34-1

LE-34-2

LE-34-3

本体全長

(mm)

本体幅

(mm)

本体高さ

(mm)

ストローク

(mm)

商品コード

RoHS?

最小発注数量

90	27	36	10	50132	-	1個
77	20	29	7	50133	-	1個
56	15.5	19	4	50106	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,762円 ( 7,438円 )	在庫品1日目当日出荷可能
7,326円 ( 8,059円 )	在庫品1日目当日出荷可能
9,030円 ( 9,933円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

小扉用電気錠。
【特長】
・正方向 / 逆方向のパルス電圧を印加することにより、吸引 / 復帰の2動作を行い、それぞれの位置で無電力保持する。
【用途】
・パスボックス・各種ケース。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

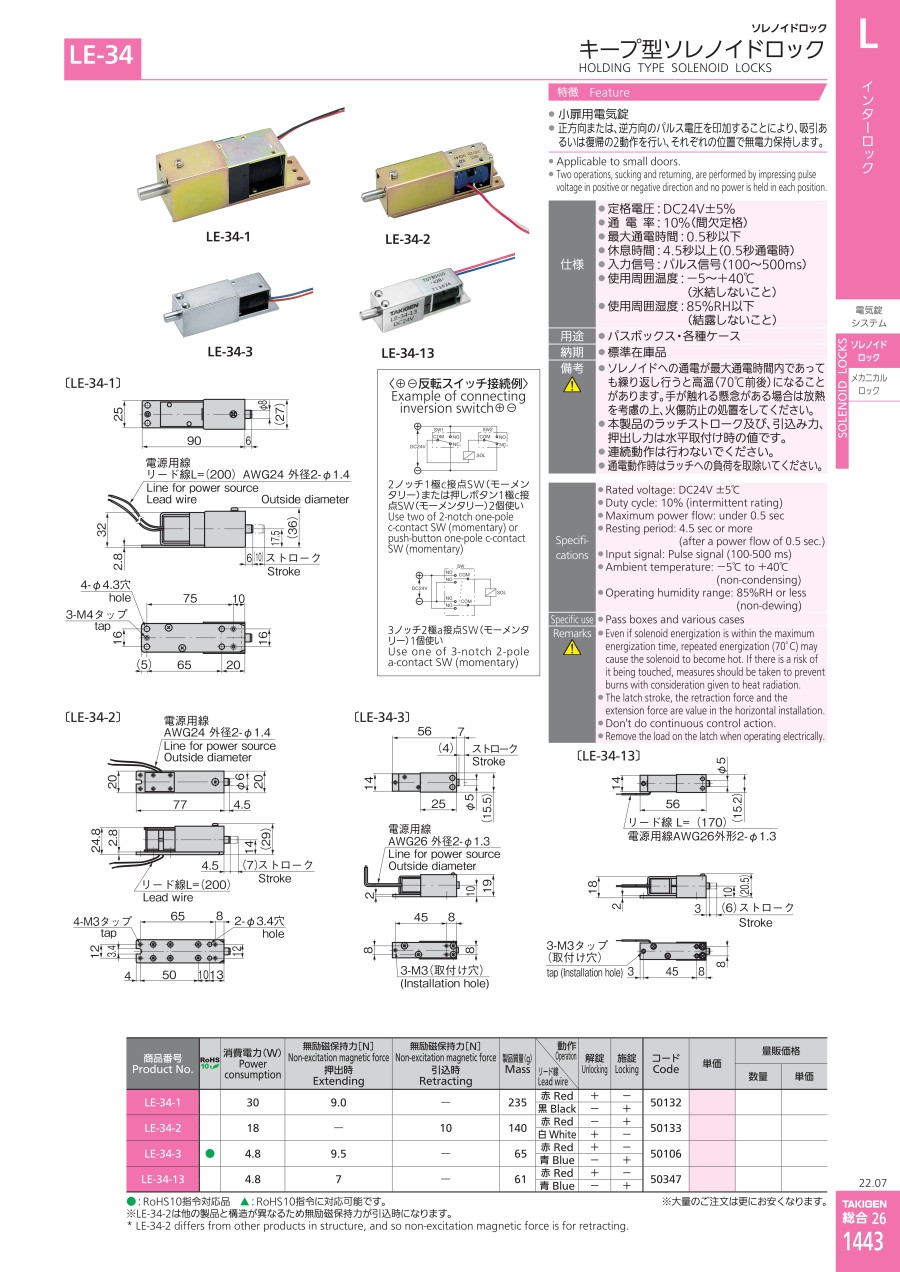

カタログ

カタログ (見開き版)

商品担当おすすめ

タキゲン製造
ソレノイドロック LE-41
非常解錠機構付のソレノイドロックです。
タキゲン製造
コーナーソレノイドロック LE-38
遠隔操作で施解錠を制御できるコーナーソレノイドロックです。
タキゲン製造
ソレノイド内蔵電磁ロック平面ハンドル LE-464
システムを構築することにより遠隔操作で施解錠ができるソレノイド内蔵電磁ロック平面ハンドルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
