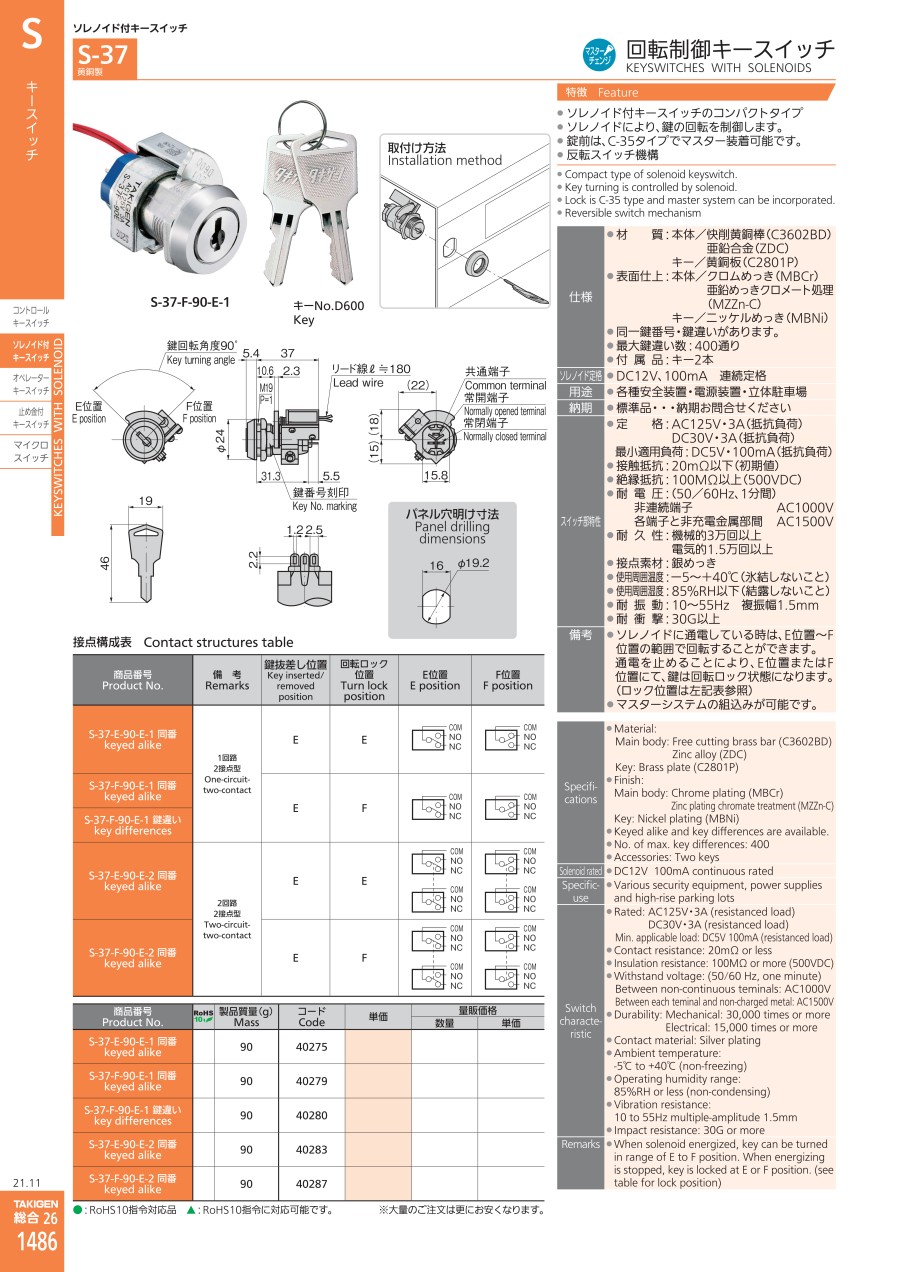

回転制御キースイッチ S-37

外形図

製品仕様

• 製品質量：90g
• 材質：本体／快削黄銅棒（C3602BD）、亜鉛合金（ZDC）  キー／黄銅板（C2801P）　
• 表面仕上：本体／クロムめっき（MBCr）、亜鉛めっきクロメート処理（MZZn-C）  キー／ニッケルめっき（MBNi）
• 同一鍵番号・鍵違いがあります。
• 最大鍵違い数：400通り
• 付属品：キー2本
• ソレノイド定格：DC12V、100mA 連続定格

スイッチ部

• 定格：AC125V・3A（抵抗負荷）、DC30V・3A（抵抗負荷）
• 最小適用負荷：DC5V・100mA（抵抗負荷）
• 接触抵抗：20mΩ以下（初期値）
• 絶縁抵抗：100MΩ以上（500VDC）
• 耐電圧：（50／60Hz、1分間）、非連続端子／AC1,000V、各端子と非充電金属部間／AC1,500V
• 耐久性：機械的3万回以上、電気的1.5万回以上
• 接点素材：銀めっき
• 使用周囲温度：-5～+40℃（氷結しないこと）
• 使用周囲湿度：85%RH以下（結露しないこと）
• 耐振動：10～55Hz 複振幅1.5mm
• 耐衝撃：30G以上

接点構成表

ソレノイドに通電している時は、E位置～F位置の範囲で回転することができます。通電を止めることにより、E位置またはF位置にて、鍵は回転ロック状態になります。（ロック位置は上記表参照）

使用例

取付け方法
