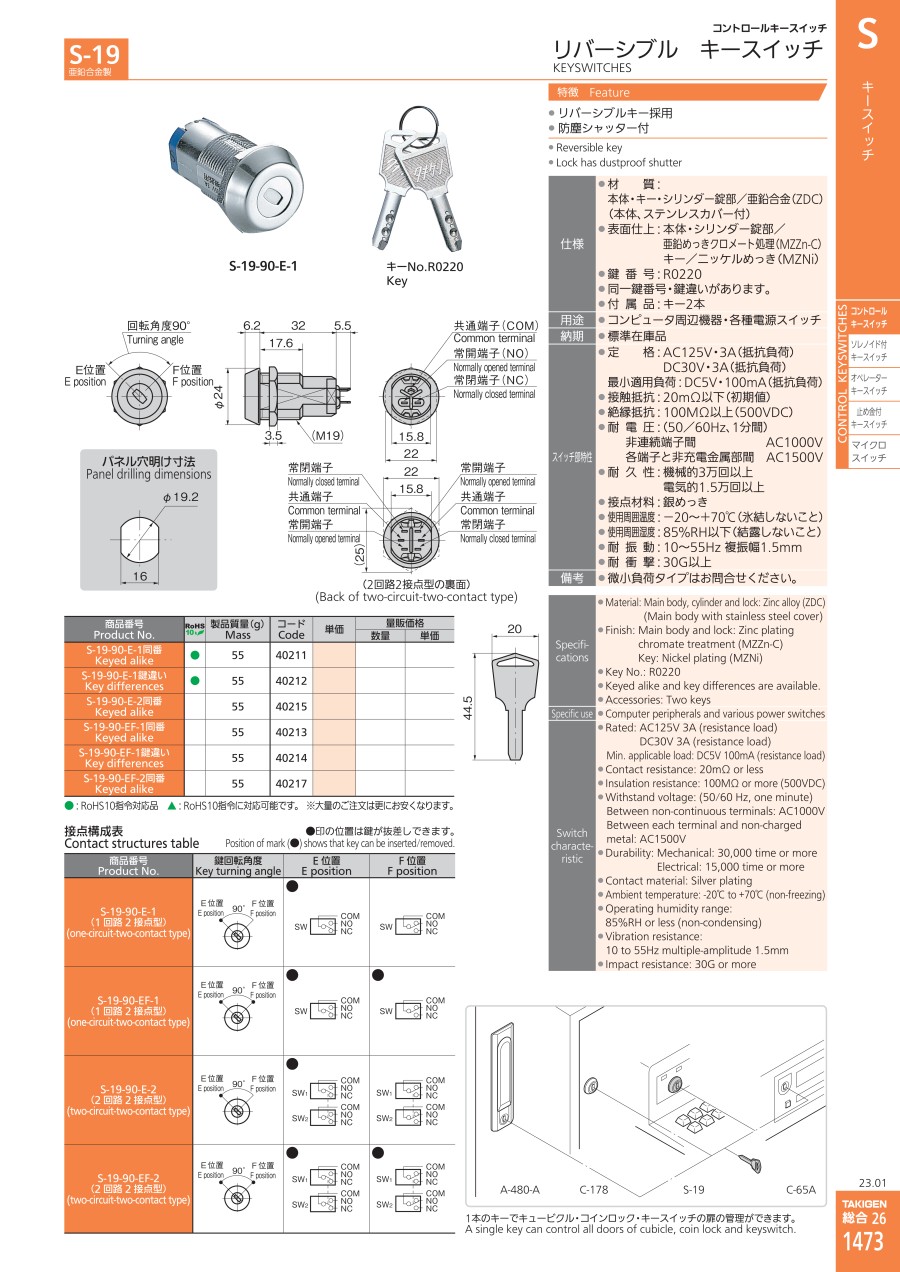

リバーシブル キースイッチ（S-19・亜鉛合金製）

外形図

製品仕様

• 製品質量：55g
• 材質：本体・キー・シリンダー錠部／亜鉛合金（ZDC）（本体、ステンレスカバー付）
• 表面仕上：本体・シリンダー錠部／亜鉛めっきクロメート処理（MZZn-C）  キー／ニッケルめっき（MZNi）
• 鍵番号：R0220
• 同一鍵番号・鍵違いがあります。
• 付属品：キー2本

スイッチ部

• 定格：AC125V・3A（抵抗負荷）、DC30V・3A（抵抗負荷）
• 最小適用負荷：DC5V・100mA（抵抗負荷）
• 接触抵抗：20mΩ以下（初期値）
• 絶縁抵抗：100MΩ以上（500VDC）
• 耐電圧：（50／60Hz、1分間）、非連続端子間／AC1,000V、各端子と非充電金属部間／AC1,500V
• 耐久性：機械的3万回以上、電気的1.5万回以上
• 接点材料：銀めっき
• 使用周囲温度：-20～+70℃（氷結なきこと）
• 使用周囲湿度：85%RH以下（結露なきこと）
• 耐振動：10～55Hz 複振幅1.5mm
• 耐衝撃：30G以上
• RoHS10指令対応品：S-19-90-E-1同番

接点構成表

●印の位置は鍵が抜差しできます。

使用例

1本のキーでキュービクル・コインロック・キースイッチの扉の管理ができます。
