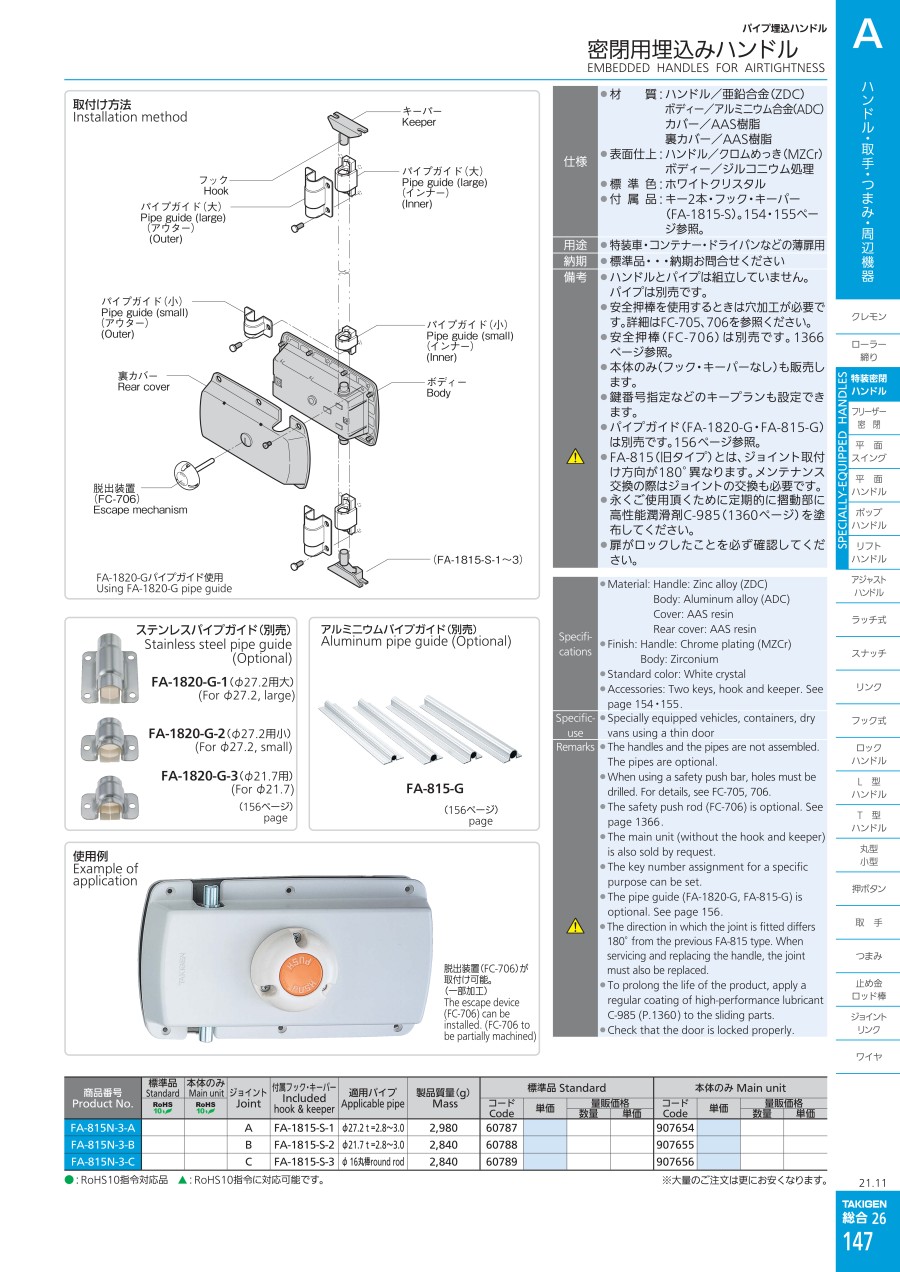

密閉用埋込みハンドル FA-815N-3
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 材質：ハンドル／亜鉛合金（ZDC）、ボディー／アルミニウム合金（ADC）、カバー／AAS樹脂
- 表面仕上：ハンドル／クロムめっき（MZCr）、ボディー／ジルコニウム処理
- 標準色：ホワイトクリスタル
- 付属品：キー2本（キーNo.T0230）・フック・キーパー（FA-1815-S）
- 用途：特装車・コンテナー・ドライバン等の薄扉用
パネル穴明け寸法（1/2）
| 型番 | ジョイント | 付属フック・キーパー | 適用パイプ | 製品質量（g） |
|---|---|---|---|---|
| FA-815N-3-A | A | FA-1815-S-1 | φ27.2 t=2.8～3.0 | 2,980 |
| FA-815N-3-B | B | FA-1815-S-2 | φ21.7 t=2.8～3.0 | 2,840 |
| FA-815N-3-C | C | FA-1815-S-3 | φ16丸棒 | 2,840 |
取付け方法
FA-1820-Gパイプガイド（別売）使用
注意・禁止事項
- ハンドルとパイプは組立していません。パイプは別売です。
- FA-815（旧タイプ）とは、ジョイント取付け方向が180°異なります。メンテナンス交換の際はジョイント交換も必要です。
- 永くご使用頂くために定期的に摺動部に高性能潤滑剤C-985を塗布してください。
- 扉がロックしたことを必ず確認してください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,046円 ( 20,951円 ) | 5日目 |
19,046円 ( 20,951円 ) | 5日目 |
19,046円 ( 20,951円 ) | 5日目 |
詳細情報
基本情報
【特長】
・パイプは扉内側に取付けられるので、外観がすっきりしてバンボディーのイメージが一新します。
・パイプ径が3種類（φ27.2・φ21.7・φ16）から選べます。
・トリガー方式を採用、容易なハンドル操作とセキュリティを高めました。
・庫内に安全押棒（FC-705・FC-706）を取付ければ、閉じ込められても脱出可能です。
・扉内側のパイプガイドとしてFA-1820-GやFA-815-Gを使うことによりスッキリします。
・錠前は防塵シャッター付リバーシブルキーです。
・インジケーターで確認できるため施錠忘れがなくなります。
・左右兼用型
