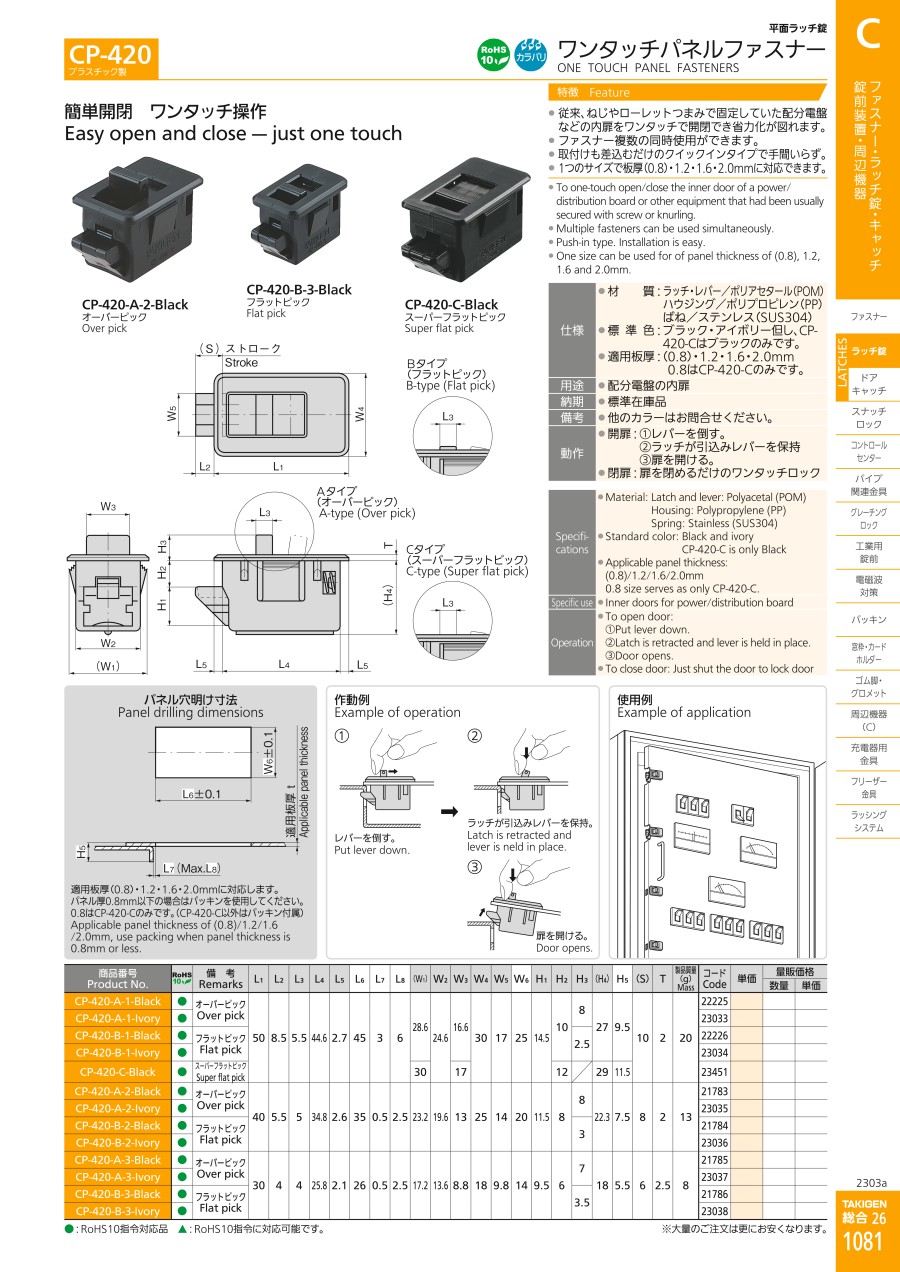

<h3 class="m-h3--wysiwyg">外形図</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="プラスチックワンタッチパネルファスナー CP-420 外形図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004914452/221004914452_001_20230801115854.gif" /></div></div><h3 class="m-h3--wysiwyg">製品仕様</h3><table class="m-table" summary="プラスチックワンタッチパネルファスナー CP-420 仕様2"><colgroup><col width="22.8%" /><col width="43.9%" /><col width="13.2%" /><col width="20.1%" /></colgroup><thead><tr><th style="text-align: center;">型番</th><th style="text-align: center;">材質</th><th style="text-align: center;">標準色</th><th style="text-align: center;">適用板厚<br />（mm）</th></tr></thead><tbody><tr><td style="text-align: center;">CP-420-A-1-BLACK</td><td rowspan="13" style="text-align: center;">ラッチ・レバー／ポリアセタール（POM）<br />ハウジング／ポリプロピレン（PP）<br />バネ／ステンレス（SUS304）</td><td style="text-align: center;">ブラック</td><td rowspan="4" style="text-align: center;">1.2・1.6・2.0</td></tr><tr><td style="text-align: center;">CP-420-A-1-IVORY</td><td style="text-align: center;">アイボリー</td></tr><tr><td style="text-align: center;">CP-420-B-1-BLACK</td><td style="text-align: center;">ブラック</td></tr><tr><td style="text-align: center;">CP-420-B-1-IVORY</td><td style="text-align: center;">アイボリー</td></tr><tr><td style="text-align: center;">CP-420-C-BLACK</td><td style="text-align: center;">ブラック</td><td style="text-align: center;">0.8・1.2・1.6・2.0</td></tr><tr><td style="text-align: center;">CP-420-A-2-BLACK</td><td style="text-align: center;">ブラック</td><td rowspan="8" style="text-align: center;">1.2・1.6・2.0</td></tr><tr><td style="text-align: center;">CP-420-A-2-IVORY</td><td style="text-align: center;">アイボリー</td></tr><tr><td style="text-align: center;">CP-420-B-2-BLACK</td><td style="text-align: center;">ブラック</td></tr><tr><td style="text-align: center;">CP-420-B-2-IVORY</td><td style="text-align: center;">アイボリー</td></tr><tr><td style="text-align: center;">CP-420-A-3-BLACK</td><td style="text-align: center;">ブラック</td></tr><tr><td style="text-align: center;">CP-420-A-3-IVORY</td><td style="text-align: center;">アイボリー</td></tr><tr><td style="text-align: center;">CP-420-B-3-BLACK</td><td style="text-align: center;">ブラック</td></tr><tr><td style="text-align: center;">CP-420-B-3-IVORY</td><td style="text-align: center;">アイボリー</td></tr></tbody></table><p>※CP-420-C以外はパッキン付属</p><h3 class="m-h3--wysiwyg">規格表</h3><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="プラスチックワンタッチパネルファスナー CP-420 規格表" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004914452/221004914452_004_20230801115854.jpg" /></div></div><p>●：RoHS10指令対応品</p><h3 class="m-h3--wysiwyg">使用例</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><p>使用例</p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="プラスチックワンタッチパネルファスナー CP-420 使用例" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004914452/221004914452_002_20230801115854.gif" /></div></div></div><div class="m-cols__1of2"><p>作動例</p><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="プラスチックワンタッチパネルファスナー CP-420 使用例2" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221004914452/221004914452_003_20230801115854.gif" /></div></div><p>開扉<br />（1）レバーを倒す。<br />（2）ラッチが引込みレバーを保持。<br />（3）扉を開ける。<br />※閉扉：扉を閉めるだけのワンタッチロック</p></div></div></div>
