防水大型ロックハンドル A-326
- 通常単価(税別)
- 1,365円～1,650円
- 税込単価
- 1,502円～1,815円
通常出荷日：5日目
【特長】・防水タイプ（パッキン・Oリング使用）。・頑強な作りのロックハンドル。・クラッチ板の位置により...
詳細を確認未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

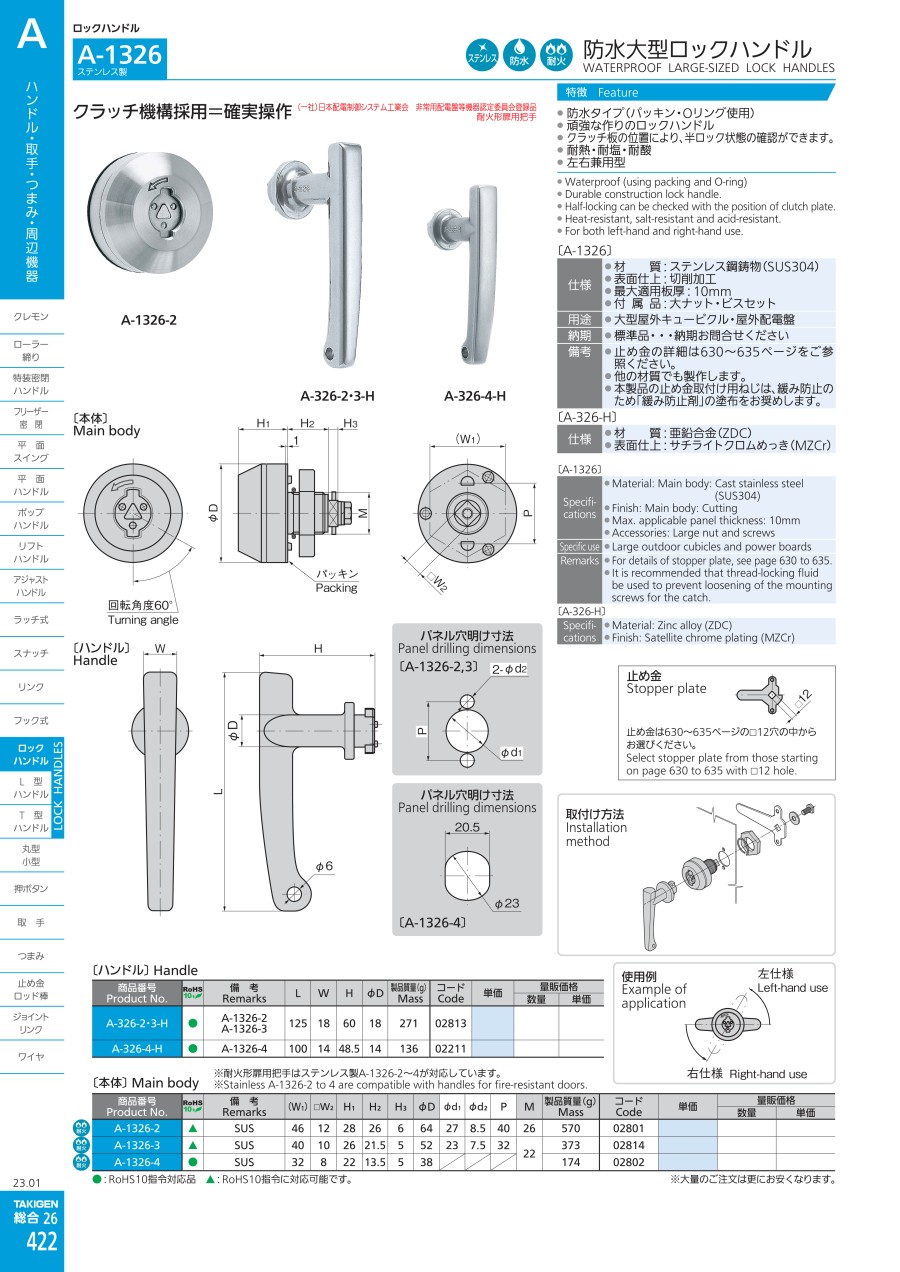

外形図
製品仕様
A-326
- 材質：亜鉛合金（ZDC）
- 表面仕上：サチライトクロムめっき（MZCr）
- 最大適用板厚：10mm
- 付属品：大ナット・ビスセット
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
パネル穴明け寸法
A-326-H
- 材質：亜鉛合金（ZDC）
- 表面仕上：サチライトクロムめっき（MZCr）
規格表
ハンドル
| 型番 | 備考 | L | W | H | φD | 製品質量（g） |
|---|---|---|---|---|---|---|
| A-326-2・3-H | A-1326-2、A-1326-3 | 125 | 18 | 60 | 18 | 271 |
| A-326-4-H | A-1326-4、A-326-4 | 100 | 14 | 48.5 | 14 | 136 |
本体
| 型番 | （W1） | □W2 | H1 | H2 | H3 | φD | M | 製品質量（g） |
|---|---|---|---|---|---|---|---|---|
| A-326-4 | 32 | 8 | 22 | 13.5 | 5 | 38 | 22 | 160 |
詳細情報
基本情報
【特長】
・防水タイプ（パッキン・Oリング使用）。
・頑強な作りのロックハンドル。
・クラッチ板の位置により、半ロック状態の確認ができる。
・防錆アップのサチライトクロムめっき。
・左右兼用型。
【用途】
・大型屋外キュービクル・屋外配電盤。
防水大型ロックハンドル A-326のレビュー
この商品のレビューはありません
