メカニカル部品技術窓口
平面ハンドル A-910
- 通常単価(税別)
- 2,286円～2,704円
- 税込単価
- 2,515円～2,974円
通常出荷日：在庫品1日目当日出荷可能
【特長】・左右兼用型（止め金を裏返すと左右の入替えができます）。【用途】・配分電盤・制御盤。
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

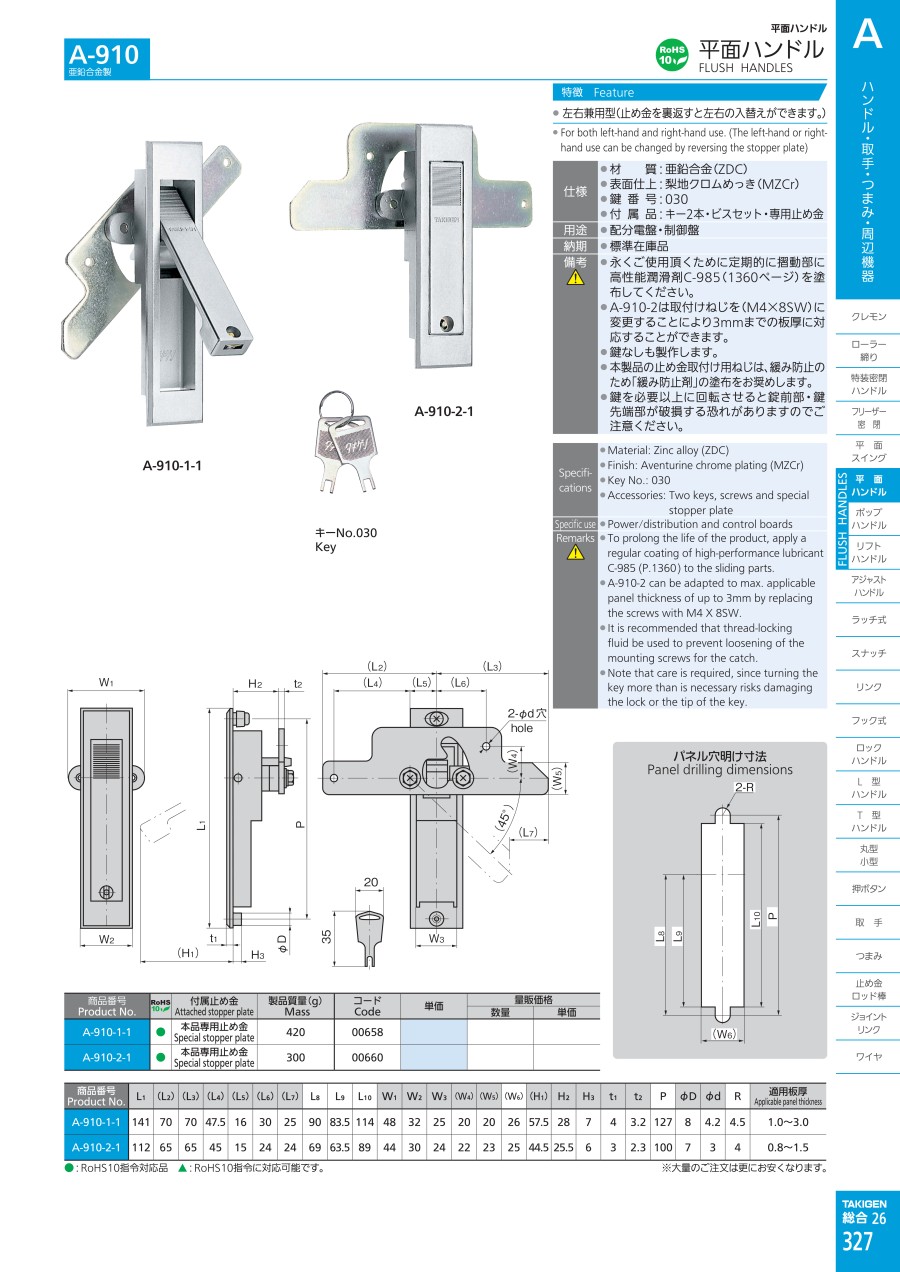

外形図
製品仕様
- 材質：亜鉛合金（ZDC）
- 表面仕上：梨地クロムめっき（MZCr）
- 付属品：キー2本・ビスセット・専用止め金
- A-910-2は取付けねじを（M4×8SW）に変更することにより3mmまでの板厚に対応することができます。
| 型番 | 適用板厚 | 製品質量（g） | 鍵番号 |
|---|---|---|---|
| A-910-1-1 | 1.0～3.0 | 420 | 030 |
| A-910-2-1 | 0.8～1.5 | 300 | 030 |
パネル穴明け寸法
規格表
| 型番 | L1 | （L2） | （L3） | （L4） | （L5） | （L6） | （L7） | L8 | L9 | L10 |
|---|---|---|---|---|---|---|---|---|---|---|
| A-910-1-1 | 141 | 70 | 70 | 47.5 | 16 | 30 | 25 | 90 | 83.5 | 114 |
| A-910-2-1 | 112 | 65 | 65 | 45 | 15 | 24 | 24 | 69 | 63.5 | 89 |
| 型番 | W1 | W2 | W3 | （W4） | （W5） | （W6） | （H1） | H2 | H3 | t1 | t2 | P | φD | φd | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-910-1-1 | 48 | 32 | 25 | 20 | 20 | 26 | 57.5 | 28 | 7 | 4 | 3.2 | 127 | 8 | 4.2 | 4.5 |
| A-910-2-1 | 44 | 30 | 24 | 22 | 23 | 25 | 44.5 | 25.5 | 6 | 3 | 2.3 | 100 | 7 | 3 | 4 |
注意・禁止事項
ご注意
- 永くご使用頂くために定期的に摺動部に高性能潤滑剤（C-985）を塗布してください。
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
- 鍵を必要以上に回転させると錠前部・鍵先端部が破損する恐れがありますのでご注意ください。
詳細情報
基本情報
【特長】
・左右兼用型（止め金を裏返すと左右の入替えができます）。
【用途】
・配分電盤・制御盤。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
