二段式コーナーハンドル FA-635
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
FA-635の仕様・寸法情報
ハンドル形状
密閉ハンドル
種類
本体
鍵形状
錠前付き
材質
亜鉛
特殊付加機能
なし(通常)
用途
厨房用機器、医療用機器、試験機などの中型・軽量大型扉用
種類（詳細）
ハンドル本体
材質（詳細）
亜鉛合金
仕上
クロムめっき
勝手
左右兼用型
鍵番号
0200
全長(mm)
278.5
全幅(mm)
30
全高(mm)
118
付属品
キー2本、受座
商品コード
60624
商品情報
外形図
製品仕様
| 型番 | 材質 | 表面仕上 | 鍵番号 | 付属品 |
|---|---|---|---|---|
| FA-635 | 亜鉛合金（ZDC） | クロムめっき（MZCr） | 0200 | キー2本・受座 |
使用例
受座ツメ高さ調整方法
1.六角穴付ボルトを取外してください。
2.受座ツメ高さ調整軸をマイナスドライバーにて回転して本体との噛合いを
調整してください。
・右回転にて受座ツメが下がります。
・左回転にて受座ツメが上がります。
調整後に調整軸の溝を右図（A）の様に角穴の四隅方向に合せてください。
3.高さ調整後に角ワッシャーの凸部を回転軸の溝に合せて六角穴付きボルトにて
固定してください。
2.受座ツメ高さ調整軸をマイナスドライバーにて回転して本体との噛合いを
調整してください。
・右回転にて受座ツメが下がります。
・左回転にて受座ツメが上がります。
調整後に調整軸の溝を右図（A）の様に角穴の四隅方向に合せてください。
3.高さ調整後に角ワッシャーの凸部を回転軸の溝に合せて六角穴付きボルトにて
固定してください。
詳細情報
基本情報
【特長】
・一度レバーを引くと扉が約12mm開き、再度レバーを引くことで全開します。
・蒸気を逃す必要がある場合に最適です。
・ 握手部にビニールコーティングを施した耐熱タイプです(100℃まで)。
・受座は取付け位置、締代の微調整が可能です。
・左右兼用型です

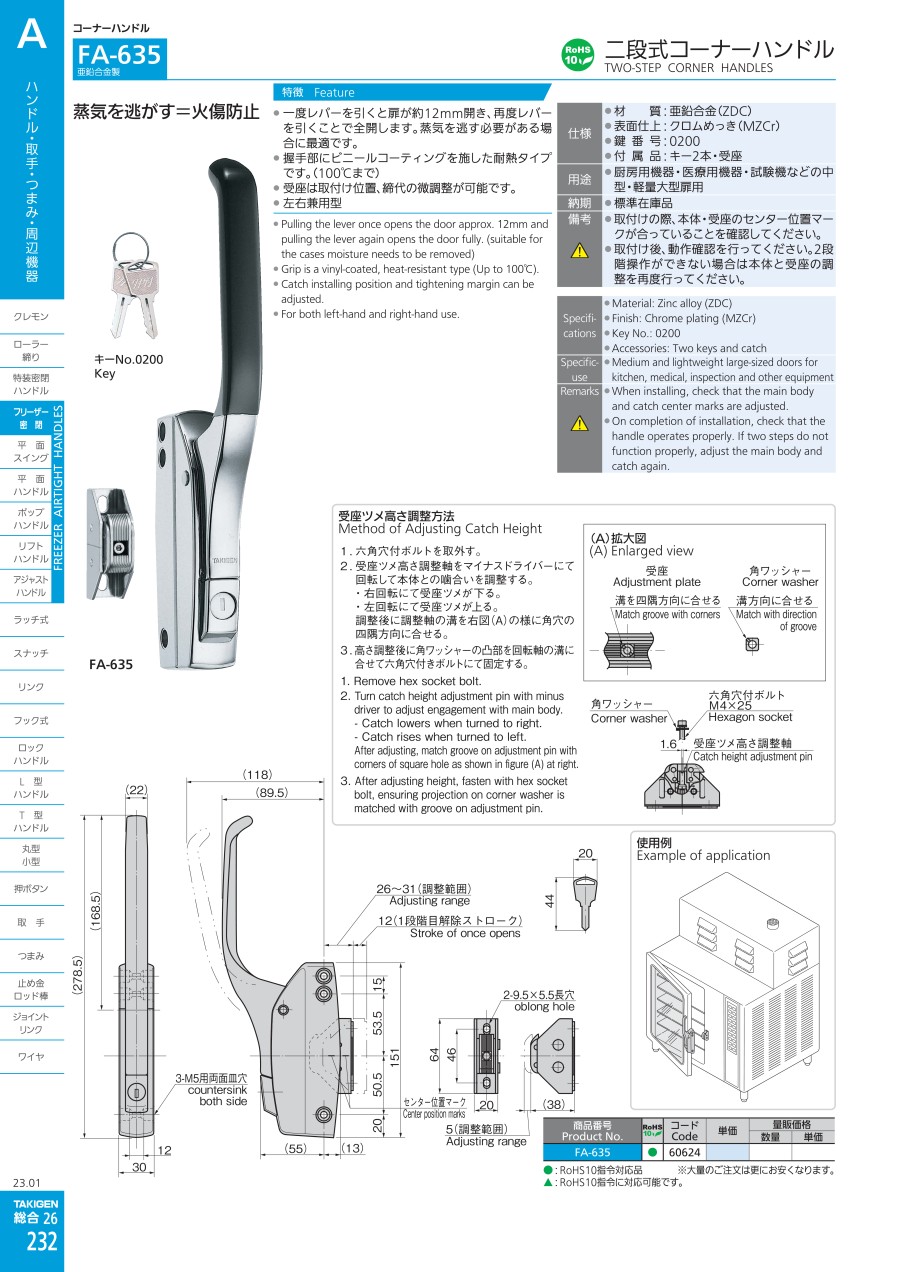

カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。二段式コーナーハンドル FA-635の型番FA-635のページです。
型番FA-635に関する仕様情報を記載しております。
